EDC15C3 — sterownik (RENAULT)

Dane modułu

Marka
RENAULT
Producent sterownika
BOSCH
Nośnik / chip
29F400BT+95P08
Tryb pracy
BENCH/BOOT
Adapter
MP001
Odczyt
EXT FLASH, EXT EEPROM
Dodatkowo
CS · IMMO OFF
Źródło
lista ECM (OBDSTAR ECU MASTER)

Dostęp i sprzęt

BENCH / JTAG
OBDSTAR ECU MASTER · Xhorse Multi-Prog
adapter BENCH (P003/P003+/MP001) i zasilanie 12 V

Schemat połączenia

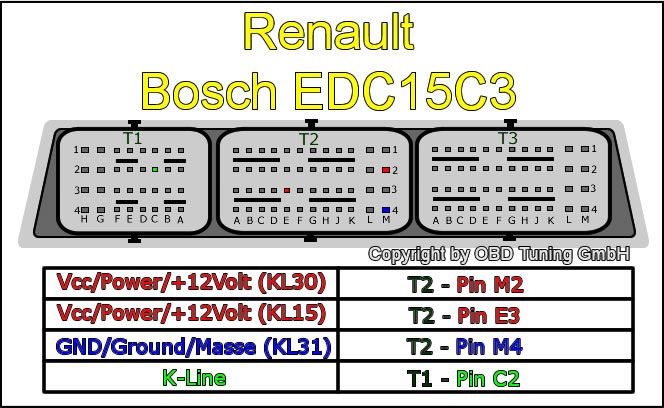

Schemat złącza — EDC15C3
Schemat złącza — EDC15C3
Przed podłączeniem sprawdź numery pinów w module.

Procedura

  1. Zdejmujemy sterownik i podłączamy na stole (zasilanie 12 V + CAN/K-Line).
  2. Czytamy pamięć 29F400BT+95P08 — OBDSTAR ECU MASTER, tryb BENCH/BOOT.
  3. Przygotowujemy plik: immo off / klon / korekta map — zależnie od zlecenia.
  4. Przeliczamy sumę kontrolną (CS) — bez tego sterownik nie wstanie.
  5. Zapisujemy przez OBDSTAR ECU MASTER i weryfikujemy odczytem kontrolnym.
  6. Montujemy w aucie, sprawdzamy komunikację i rozruch.

Zdjęcia

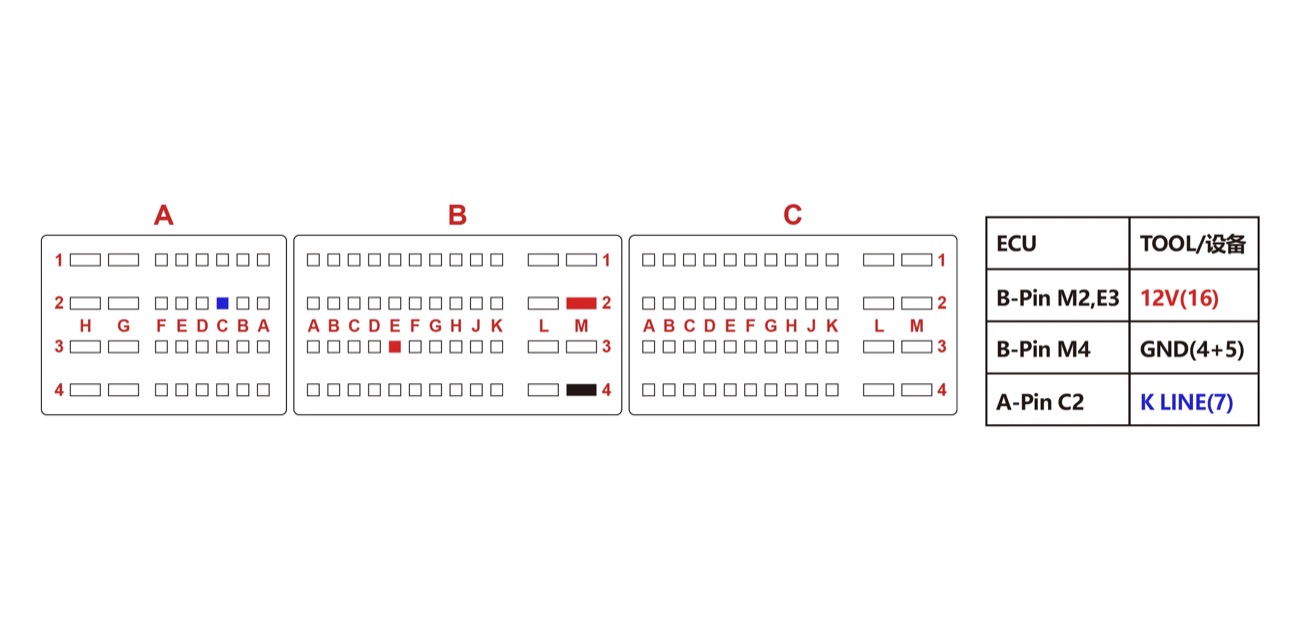

Blok — VOLVO EDC15C3 2
Blok — VOLVO EDC15C3 2

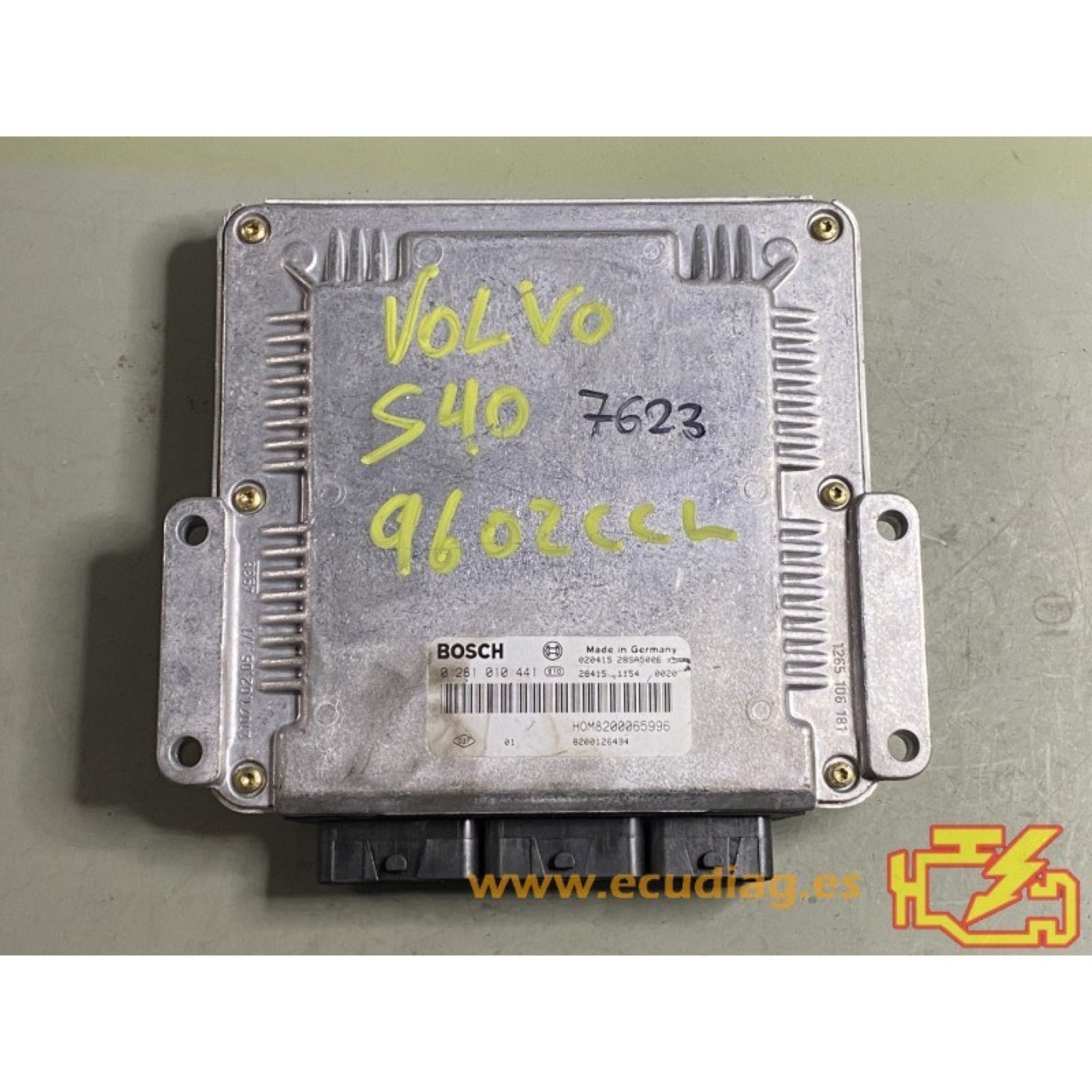

Blok — Renault_BOSCH_EDC15C3
Blok — Renault_BOSCH_EDC15C3

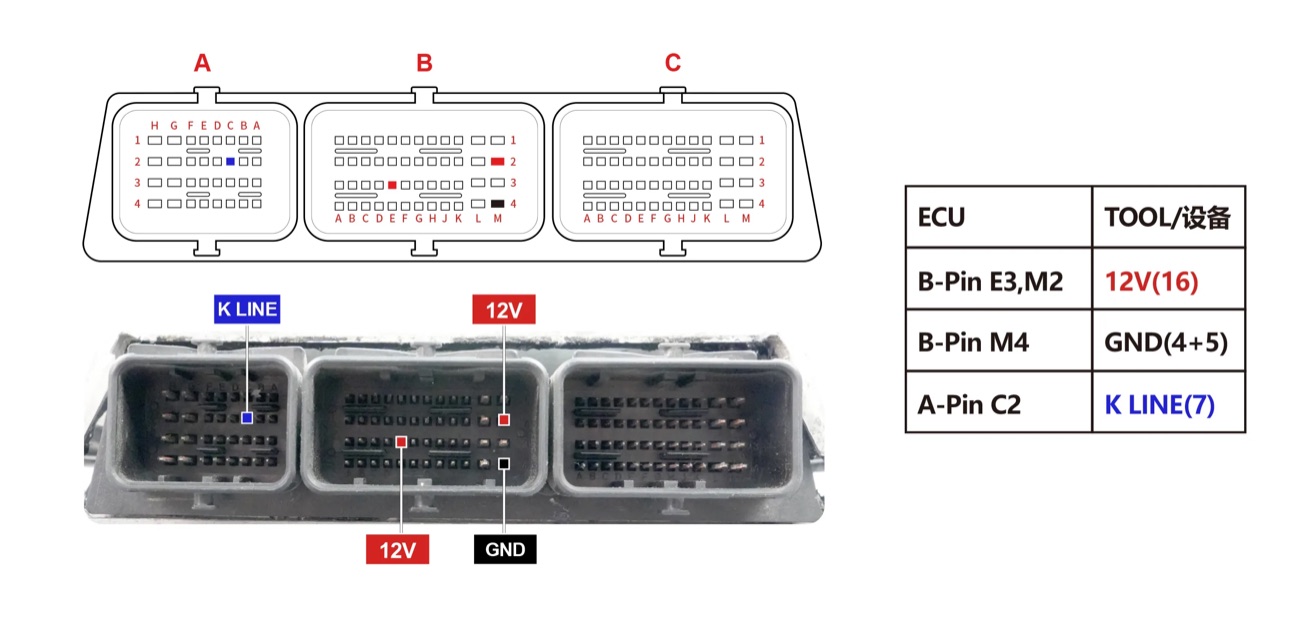

Podłączenie — RENAULT EDC15C3 BENCH
Podłączenie — RENAULT EDC15C3 BENCH
