EDC17CP14 — sterownik (AUDI)

Dane modułu

Marka
AUDI
Producent sterownika
BOSCH
Nośnik / chip
TC1796
Tryb pracy
BENCH/BOOT
Adapter
P003/P003+/MP001
Odczyt
INT FLASH, INT EEPROM, EXT FLASH
Dodatkowo
CS · IMMO OFF · VIN
Źródło
lista ECM (OBDSTAR ECU MASTER)

Dostęp i sprzęt

BENCH / JTAG
OBDSTAR ECU MASTER · Xhorse Multi-Prog
adapter BENCH (P003/P003+/MP001) i zasilanie 12 V

Schemat połączenia

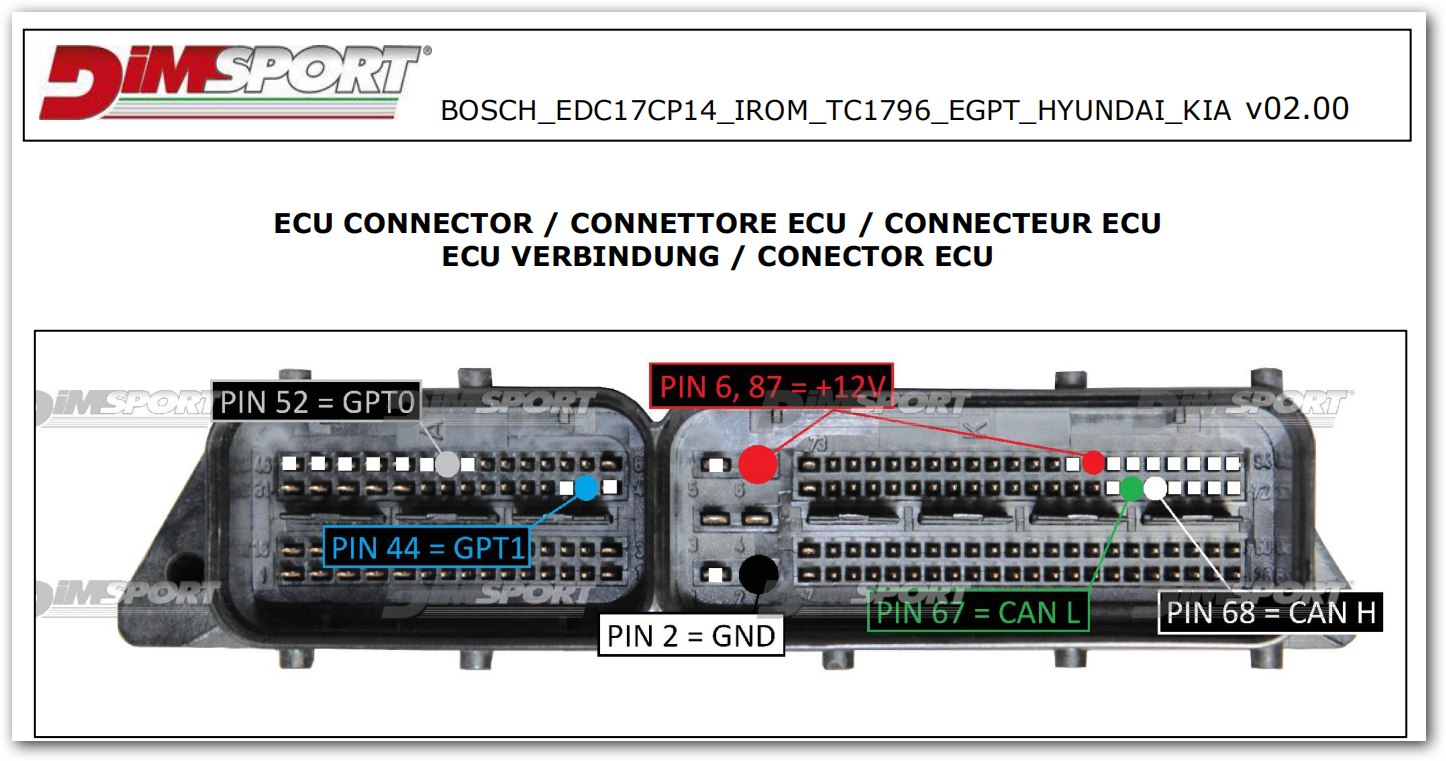

Schemat złącza — BOSCH EDC17CP14 IROM TC1796 EGPT HYUNDAI KIA
Schemat złącza — BOSCH EDC17CP14 IROM TC1796 EGPT HYUNDAI KIA
Przed podłączeniem sprawdź numery pinów w module.

Procedura

  1. Zdejmujemy sterownik i podłączamy na stole (zasilanie 12 V + CAN/K-Line).
  2. Czytamy pamięć TC1796 — OBDSTAR ECU MASTER, tryb BENCH/BOOT.
  3. Przygotowujemy plik: immo off / klon / korekta map — zależnie od zlecenia.
  4. Przeliczamy sumę kontrolną (CS) — bez tego sterownik nie wstanie.
  5. Zapisujemy przez OBDSTAR ECU MASTER i weryfikujemy odczytem kontrolnym.
  6. Montujemy w aucie, sprawdzamy komunikację i rozruch.

Zdjęcia

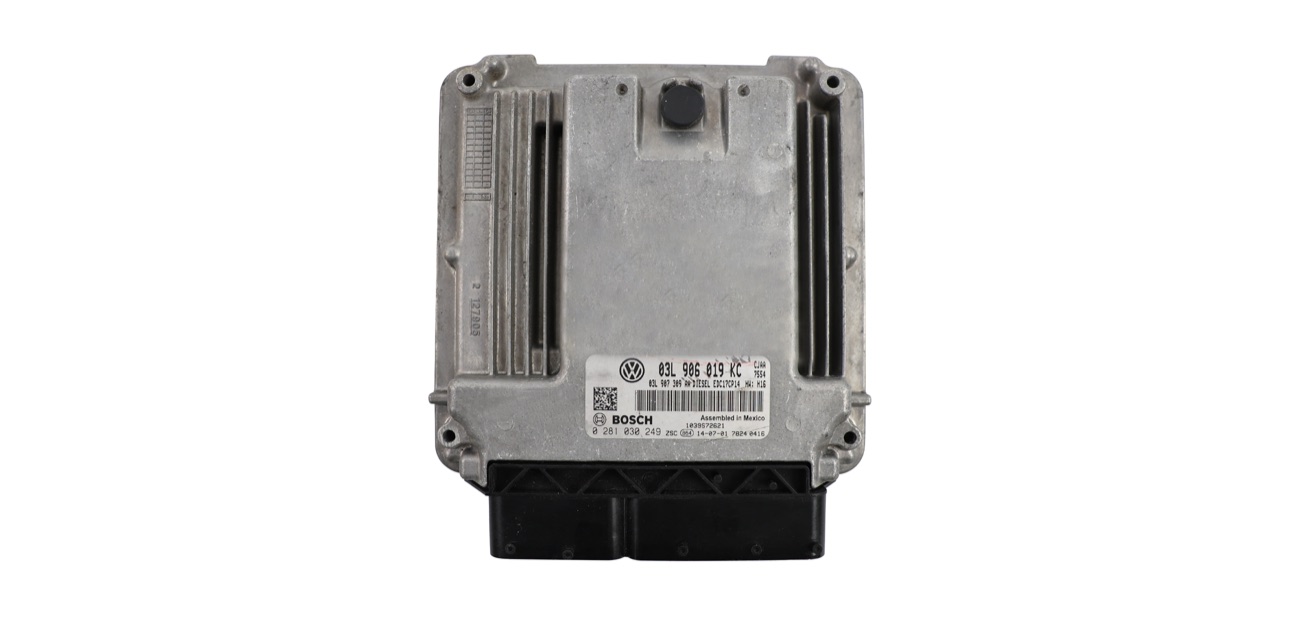

Blok — BENCH TC1796 EDC17CP14
Blok — BENCH TC1796 EDC17CP14
Płytka — EDC17
Płytka — EDC17

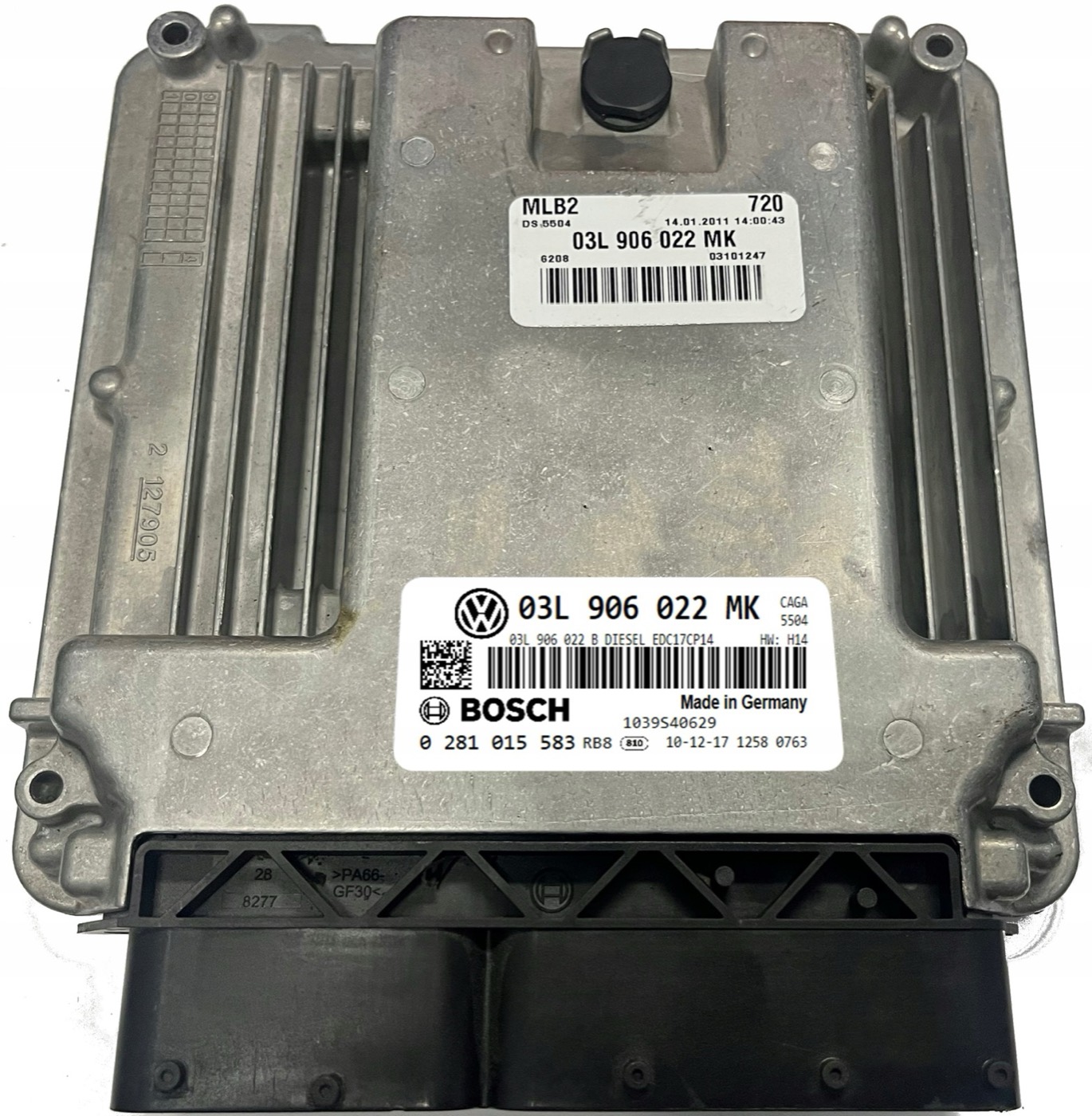

Blok — EDC17CP14
Blok — EDC17CP14

Podobne bloki

ME17.5AUDIMED9.1AUDIMED9.5AUDIPCR2.1AUDIEDC16U1AUDIME7.1.1AUDIMED17.1AUDI
Ten sam producent lub rodzina — często mają zbliżony pinout i nośnik pamięci.
