EDC17C74 — sterownik (AUDI)

Dane modułu

Marka
AUDI
Producent sterownika
BOSCH
Nośnik / chip
TC1793S
Tryb pracy
BENCH
Adapter
P003/P003+/MP001
Odczyt
INT FLASH, INT EEPROM
Dodatkowo
CS · IMMO OFF · VIN
Źródło
lista ECM (OBDSTAR ECU MASTER)

Dostęp i sprzęt

BENCH / JTAG
OBDSTAR ECU MASTER
adapter BENCH (P003/P003+/MP001) i zasilanie 12 V

Schemat połączenia

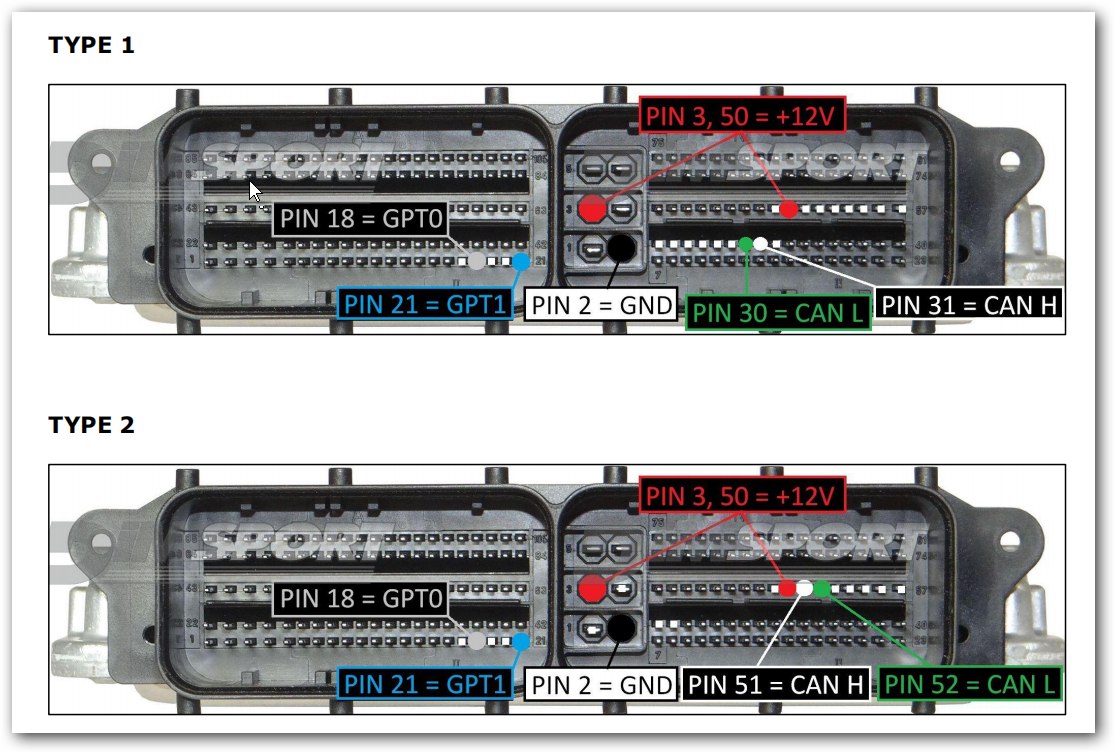

Schemat złącza — BOSCH EDC17C74 IROM TC1793 EGPT VAG
Schemat złącza — BOSCH EDC17C74 IROM TC1793 EGPT VAG
Przed podłączeniem sprawdź numery pinów w module.

Procedura

  1. Zdejmujemy sterownik i podłączamy na stole (zasilanie 12 V + CAN/K-Line).
  2. Czytamy pamięć TC1793S — OBDSTAR ECU MASTER, tryb BENCH/BOOT.
  3. Przygotowujemy plik: immo off / klon / korekta map — zależnie od zlecenia.
  4. Przeliczamy sumę kontrolną (CS) — bez tego sterownik nie wstanie.
  5. Zapisujemy przez OBDSTAR ECU MASTER i weryfikujemy odczytem kontrolnym.
  6. Montujemy w aucie, sprawdzamy komunikację i rozruch.

Zdjęcia

Blok — BENCH EDC17 YCECU A38
Blok — BENCH EDC17 YCECU A38
Płytka — EDC17
Płytka — EDC17

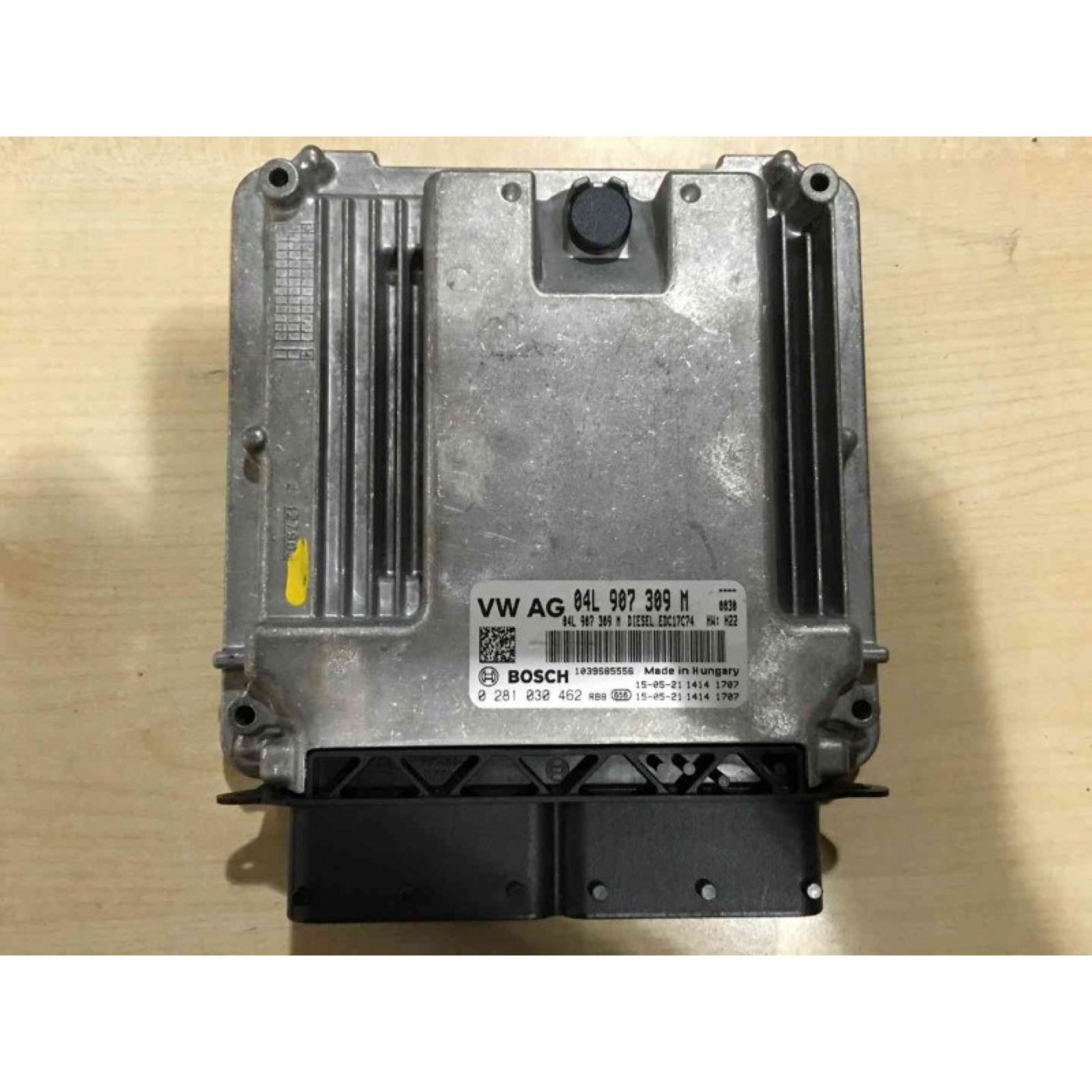

Blok — VAG_BOSCH_EDC17C74
Blok — VAG_BOSCH_EDC17C74

Podobne bloki

ME17.5AUDIMED9.1AUDIMED9.5AUDIPCR2.1AUDIEDC16U1AUDIME7.1.1AUDIMED17.1AUDI
Ten sam producent lub rodzina — często mają zbliżony pinout i nośnik pamięci.
