ECU-SRSelektronika auto · Wrocław

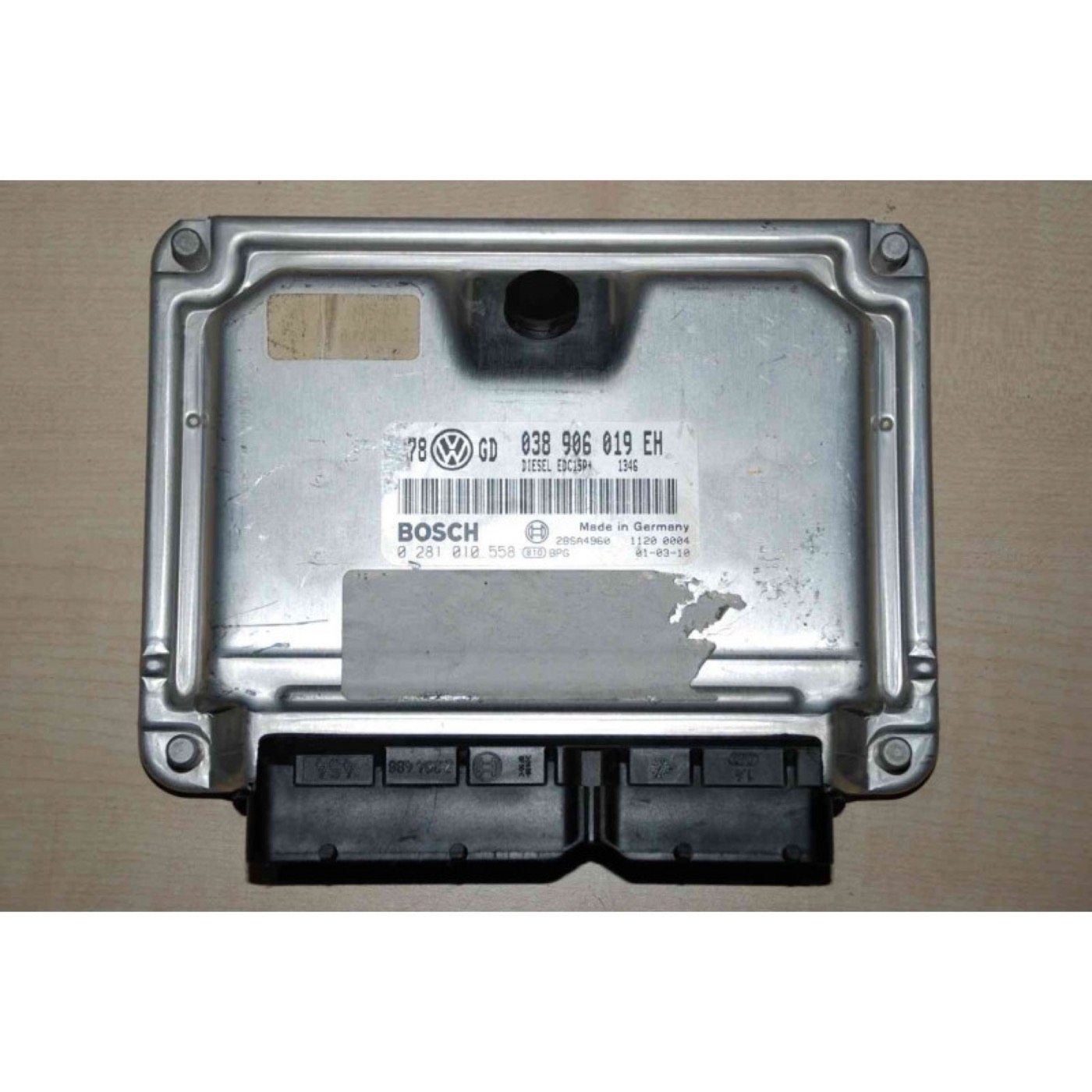

EDC15P+ KLINE — sterownik (VOLKSWAGEN)
Dane modułu
- Marka
- VOLKSWAGEN
- Producent sterownika
- BOSCH
- Nośnik / chip
- 29F400BT+24C04
- Tryb pracy
- OBD/BENCH/BOOT
- Adapter
- P004/P003/P003+/MP001
- Odczyt
- EXT FLASH, EXT EEPROM
- Dodatkowo
- CS
- Źródło
- lista ECM (OBDSTAR ECU MASTER)
Dostęp i sprzęt
OBD
OBDSTAR ECU MASTER · Xhorse Multi-Prog
interfejs OBD i zasilanie 12 V
· odczyt i zapis po OBD (virtual read/write) — sterownika nie wyciągamy
Schemat połączenia
Schemat złącza — BOOTST10C167 BOSCH EDC15P VAG
Przed podłączeniem sprawdź numery pinów w module.
Procedura
- Podłączamy interfejs OBD do gniazda diagnostycznego — sterownika nie wyciągamy z auta.
- Odczytujemy zawartość (29F400BT+24C04) przez OBD: OBDSTAR ECU MASTER.
- Przygotowujemy plik (immo off / klon / korekta) i przeliczamy sumę kontrolną.
- Zapisujemy przez OBD tym samym przyrządem (OBDSTAR ECU MASTER) i robimy odczyt kontrolny.
- Kasujemy błędy, sprawdzamy komunikację i rozruch.
Zdjęcia
![Podłączenie — BOSCH EDC15P [ C167 ] - VOLKSWAGEN, (BOOTST10C167)](/photos/pinouts_dfox/bosch_edc15p_c167_volkswagen_audi_seat_skoda_diesel.jpg)
