EDC15C13 — sterownik (RENAULT)

Dane modułu

Marka
RENAULT
Producent sterownika
BOSCH
Nośnik / chip
ST10C167
Tryb pracy
BOOT
Adapter
P003/P003+/MP001
Odczyt
EXT FLASH, EXT EEPROM
Źródło
lista ECM (OBDSTAR ECU MASTER)

Dostęp i sprzęt

BENCH / JTAG
OBDSTAR ECU MASTER
adapter BENCH (P003/P003+/MP001) i zasilanie 12 V

Schemat połączenia

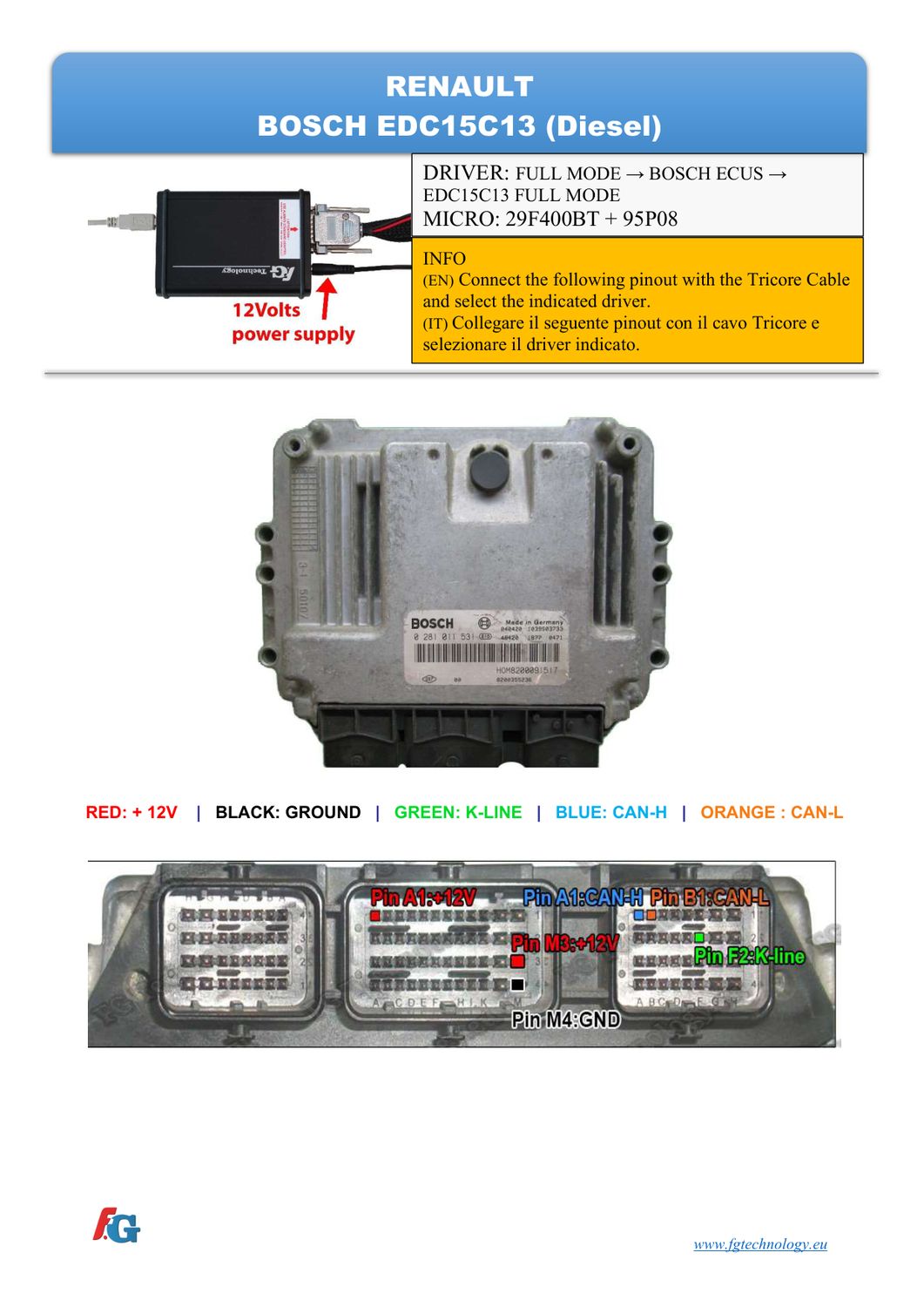

Schemat złącza — PINOUT BOSCH EDC15 C13 RENAULT
Schemat złącza — PINOUT BOSCH EDC15 C13 RENAULT
Przed podłączeniem sprawdź numery pinów w module.

Procedura

  1. Zdejmujemy sterownik i podłączamy na stole (zasilanie 12 V + CAN/K-Line).
  2. Czytamy pamięć ST10C167 — OBDSTAR ECU MASTER, tryb BENCH/BOOT.
  3. Przygotowujemy plik: immo off / klon / korekta map — zależnie od zlecenia.
  4. Przeliczamy sumę kontrolną (CS) — bez tego sterownik nie wstanie.
  5. Zapisujemy przez OBDSTAR ECU MASTER i weryfikujemy odczytem kontrolnym.
  6. Montujemy w aucie, sprawdzamy komunikację i rozruch.

Zdjęcia

Blok — EDC15C 5.7 ECU
Blok — EDC15C 5.7 ECU

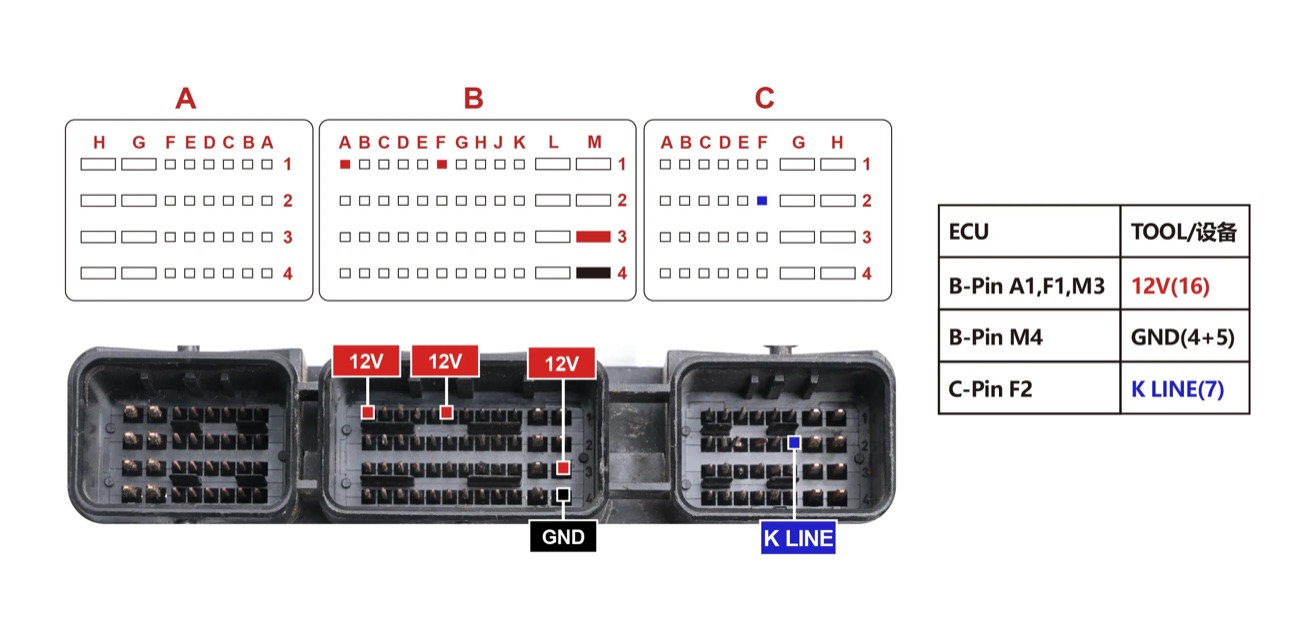

Podłączenie — BOOT EDC15C13 1
Podłączenie — BOOT EDC15C13 1

Podobne bloki

DDCRRENAULTSIM32RENAULTSID301RENAULTSID303RENAULTSID304RENAULTSID306RENAULTSID310RENAULTEDC15C3RENAULT
Ten sam producent lub rodzina — często mają zbliżony pinout i nośnik pamięci.
