V2I003 — moduł (HUSQVARNA)

Motocykle

Dane modułu

Marka
HUSQVARNA
Nośnik / chip
producent nie podaje oznaczenia
Tryb pracy
BENCH
Odczyt
EXT EEPROM, MAPS
Dodatkowo
CS
Źródło
lista Motocykle (OBDSTAR ECU MASTER)

Dostęp i sprzęt

BENCH / JTAG
Xhorse Multi-Prog · Orange5 · OBDSTAR ECU MASTER
adapter BENCH (P003/P003+/MP001) i zasilanie 12 V

Schemat połączenia

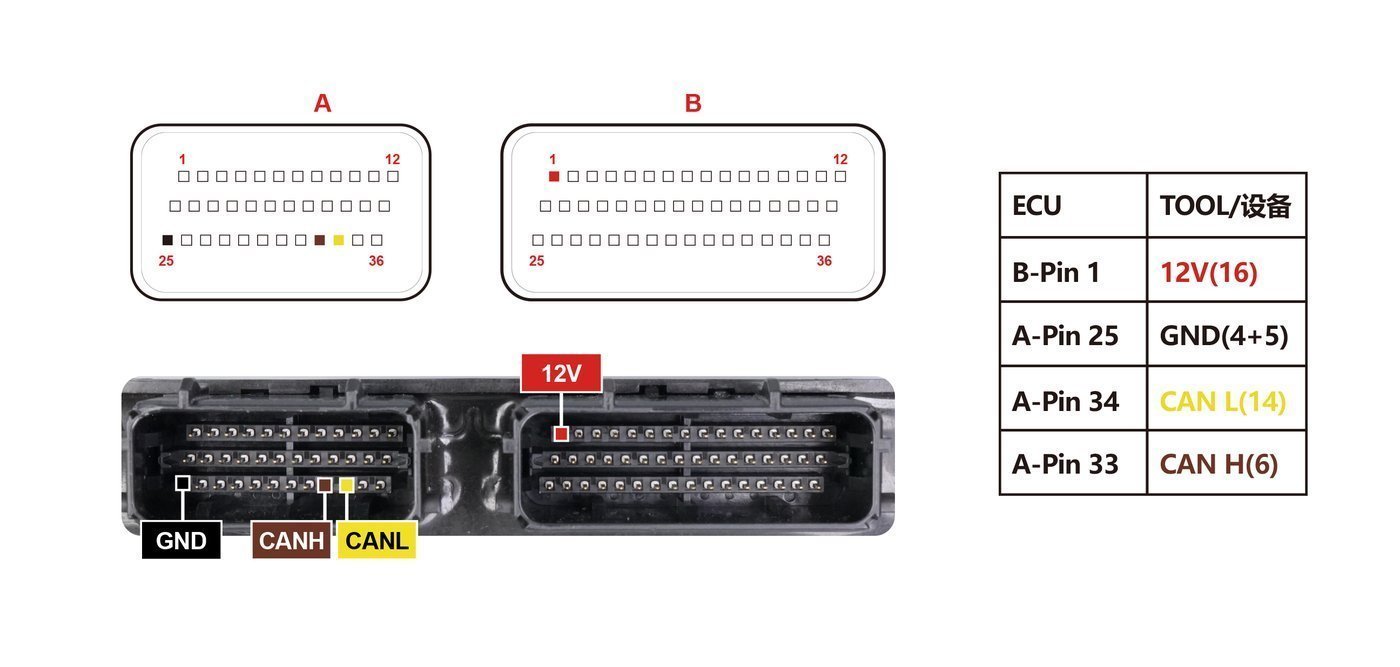

Schemat złącza — KTM V2I003 PINOUT
Schemat złącza — KTM V2I003 PINOUT
Przed podłączeniem sprawdź numery pinów w module.

Procedura

  1. Identyfikujemy moduł po numerze i pamięci (V2I003).
  2. Czytamy pamięć: Xhorse Multi-Prog, tryb BENCH
  3. Modyfikujemy dane (crash / immo / konfiguracja).
  4. Przeliczamy sumę kontrolną i zapisujemy.
  5. Test na stole lub w aucie.

Zdjęcia

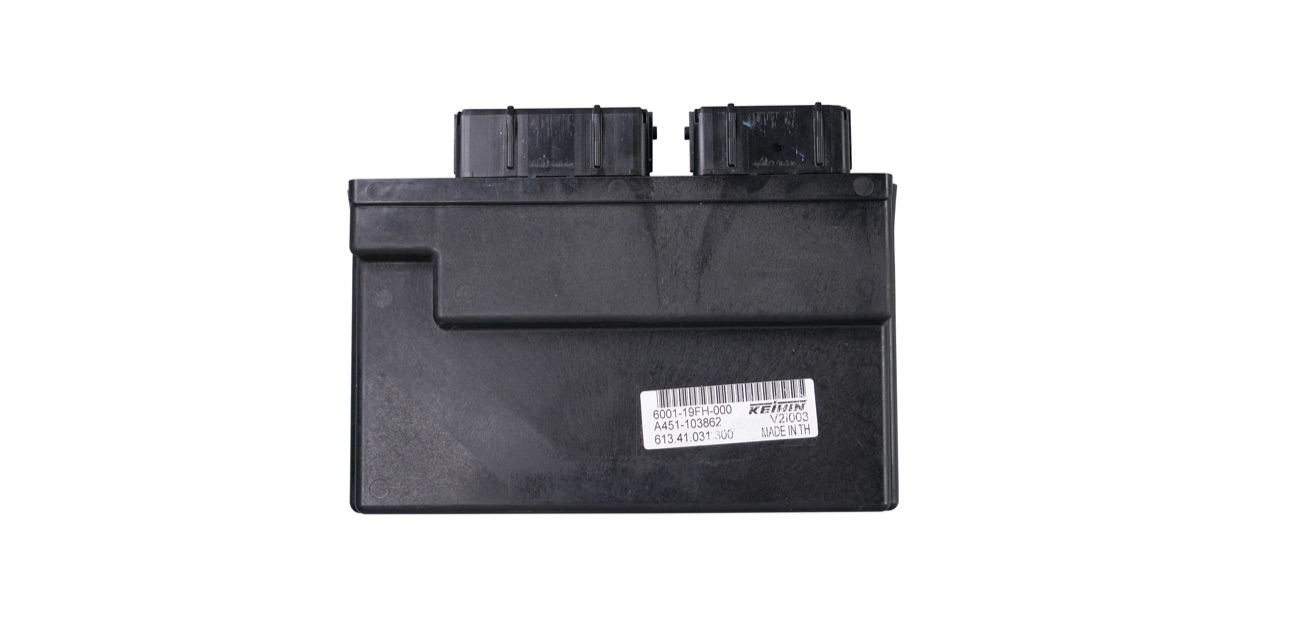

Blok — KTM V2I003 Image
Blok — KTM V2I003 Image
Schemat — KTM V2I003 Pinout
Schemat — KTM V2I003 Pinout
