M3C — moduł (ARCTIC CAT)

Motocykle

Dane modułu

Marka
ARCTIC CAT
Nośnik / chip
MC9S12X256
Tryb pracy
BENCH
Odczyt
INT FLASH, INT EEPROM
Dodatkowo
CS
Źródło
lista Motocykle (OBDSTAR ECU MASTER)

Dostęp i sprzęt

BENCH / JTAG
OBDSTAR ECU MASTER · Xhorse Multi-Prog
adapter BENCH (P003/P003+/MP001) i zasilanie 12 V

Schemat połączenia

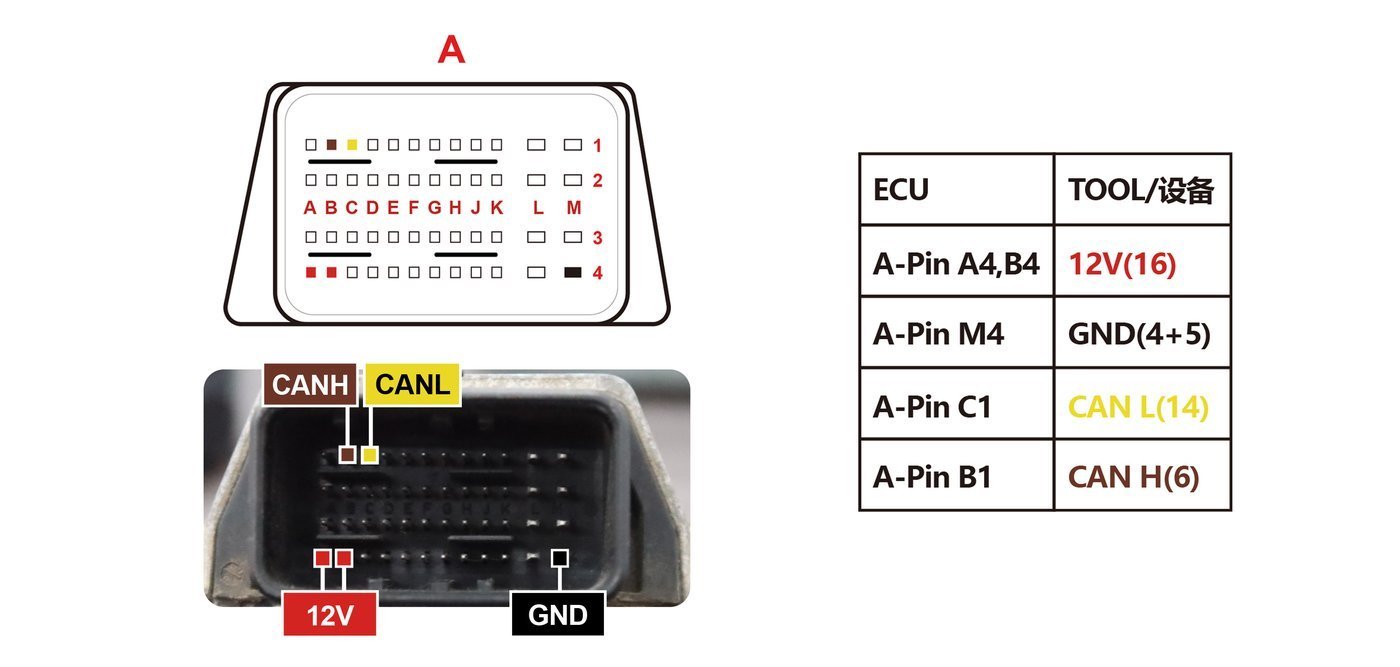

Schemat złącza — M3C PINOUT
Schemat złącza — M3C PINOUT
Przed podłączeniem sprawdź numery pinów w module.

Procedura

  1. Identyfikujemy moduł po numerze i pamięci (MC9S12X256).
  2. Czytamy pamięć: OBDSTAR ECU MASTER, tryb BENCH
  3. Modyfikujemy dane (crash / immo / konfiguracja).
  4. Przeliczamy sumę kontrolną i zapisujemy.
  5. Test na stole lub w aucie.

Zdjęcia

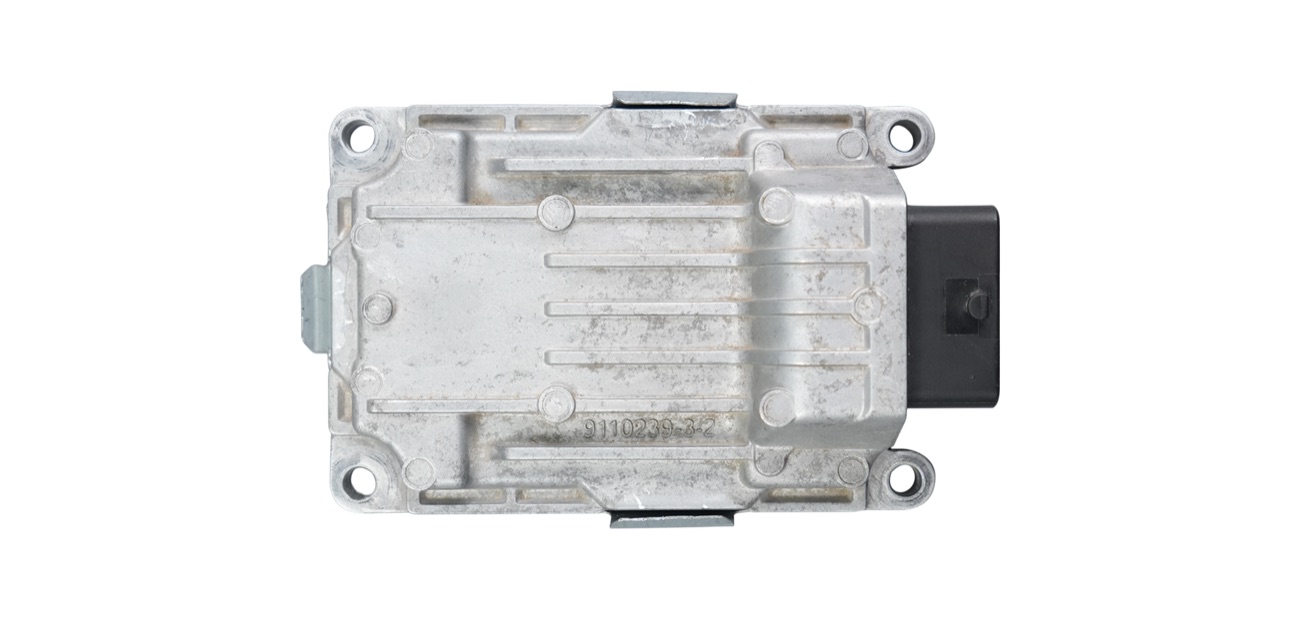

Blok — M3C MC9S12XET256 Image
Blok — M3C MC9S12XET256 Image

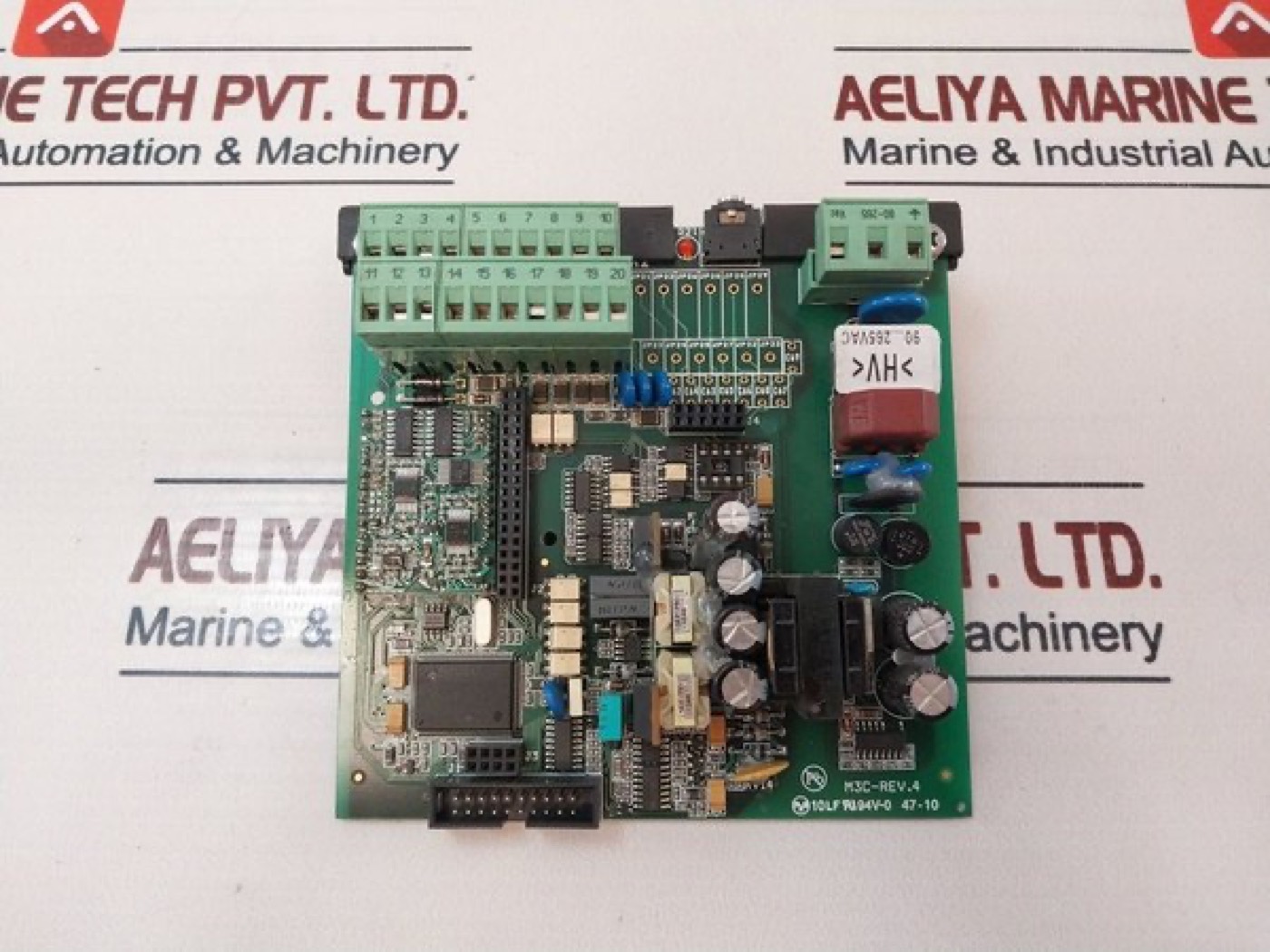

Płytka — M3C
Płytka — M3C

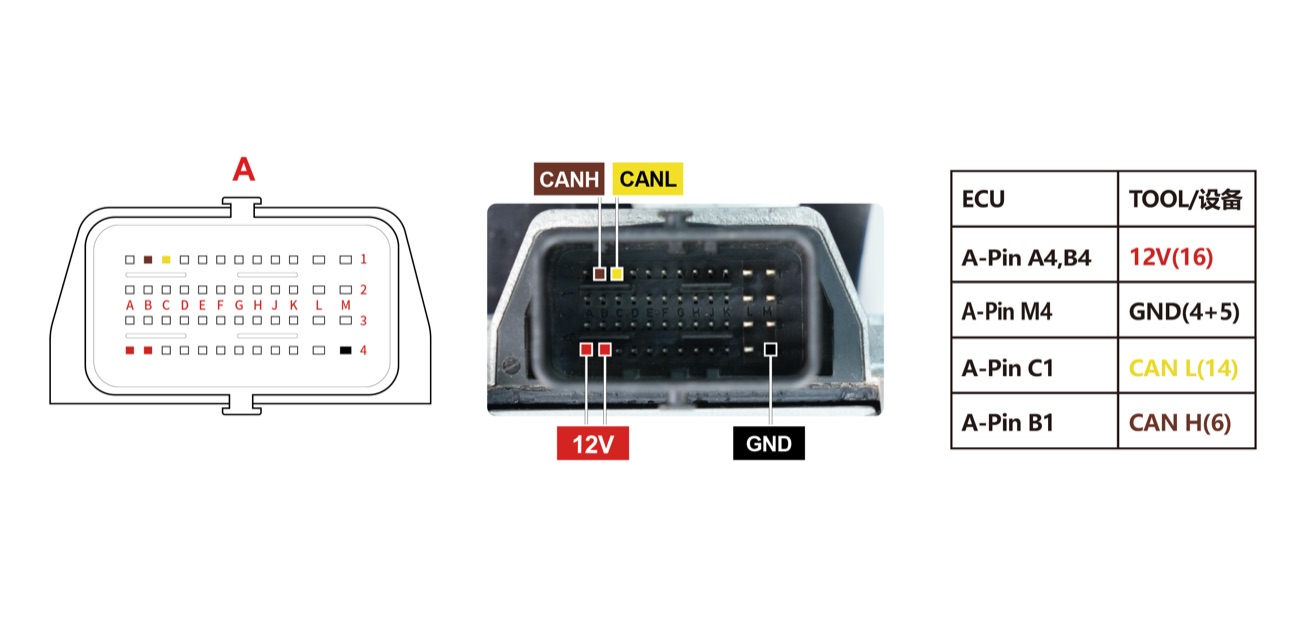

Schemat — M3C MC9S12XET256 Pinout
Schemat — M3C MC9S12XET256 Pinout
