TA2005 — moduł (CITROEN)

Skrzynie

Dane modułu

Marka
CITROEN
Nośnik / chip
SAK-C167(AM29F200BB)
Tryb pracy
BENCH
Adapter
MP001/P003/P003+/P004
Odczyt
EXT FLASH
Źródło
lista Skrzynie (OBDSTAR ECU MASTER)

Dostęp i sprzęt

BENCH / JTAG
Xhorse Multi-Prog · Orange5 · OBDSTAR ECU MASTER
adapter BENCH (P003/P003+/MP001) i zasilanie 12 V

Schemat połączenia

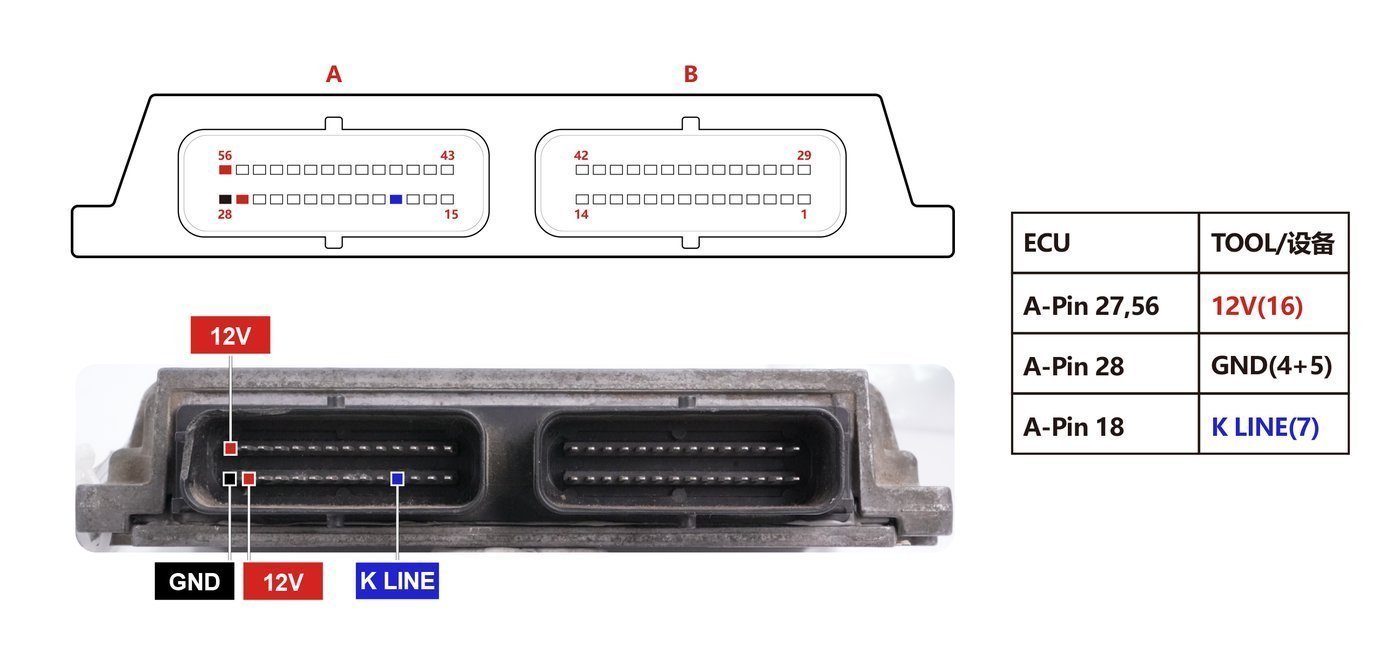

Schemat złącza — TA2005 BOOT PINOUT
Schemat złącza — TA2005 BOOT PINOUT
Przed podłączeniem sprawdź numery pinów w module.

Procedura

  1. Identyfikujemy moduł po numerze i pamięci (SAK-C167(AM29F200BB)).
  2. Czytamy pamięć: Xhorse Multi-Prog, tryb BENCH
  3. Modyfikujemy dane (crash / immo / konfiguracja).
  4. Przeliczamy sumę kontrolną i zapisujemy.
  5. Test na stole lub w aucie.

Zdjęcia

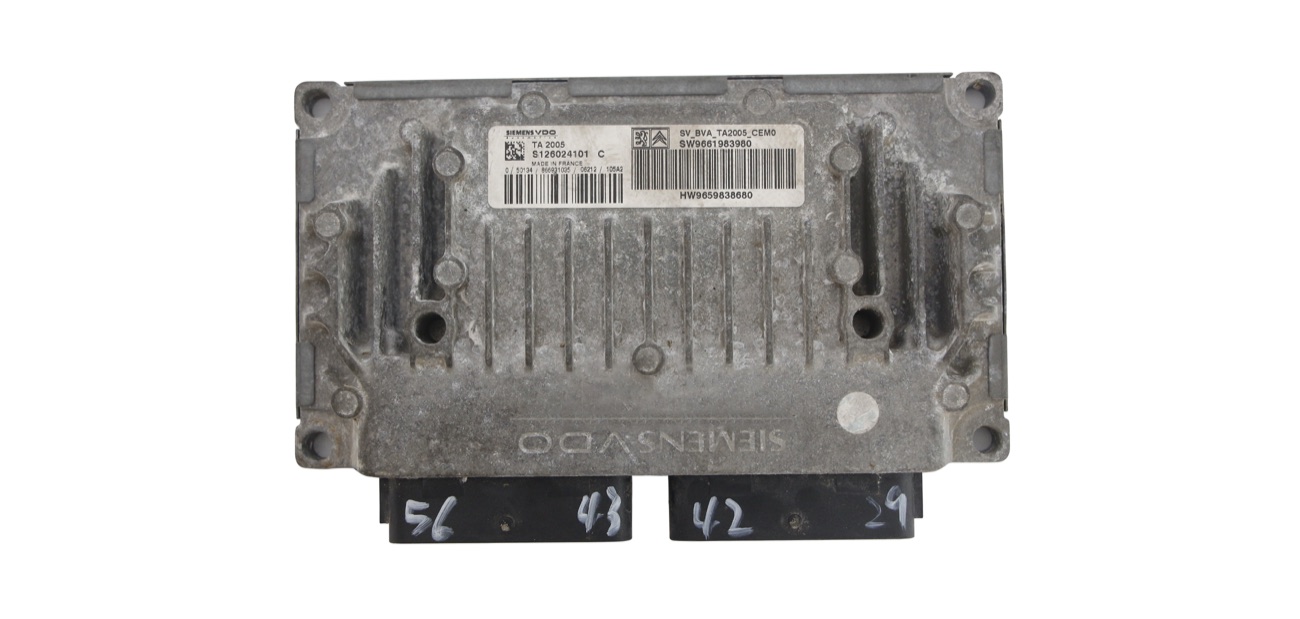

Blok — TA2005
Blok — TA2005
Schemat — TA2005 BOOT PINOUT
Schemat — TA2005 BOOT PINOUT
