AXN8 — moduł (CITROEN)

Skrzynie

Dane modułu

Marka
CITROEN
Nośnik / chip
R7F701204
Tryb pracy
BENCH
Adapter
MP001/P003/P003+/P004
Odczyt
INT FLASH, INT EEPROM
Dodatkowo
CS
Źródło
lista Skrzynie (OBDSTAR ECU MASTER)

Dostęp i sprzęt

BENCH / JTAG
Xhorse Multi-Prog · OBDSTAR ECU MASTER
adapter BENCH (P003/P003+/MP001) i zasilanie 12 V

Schemat połączenia

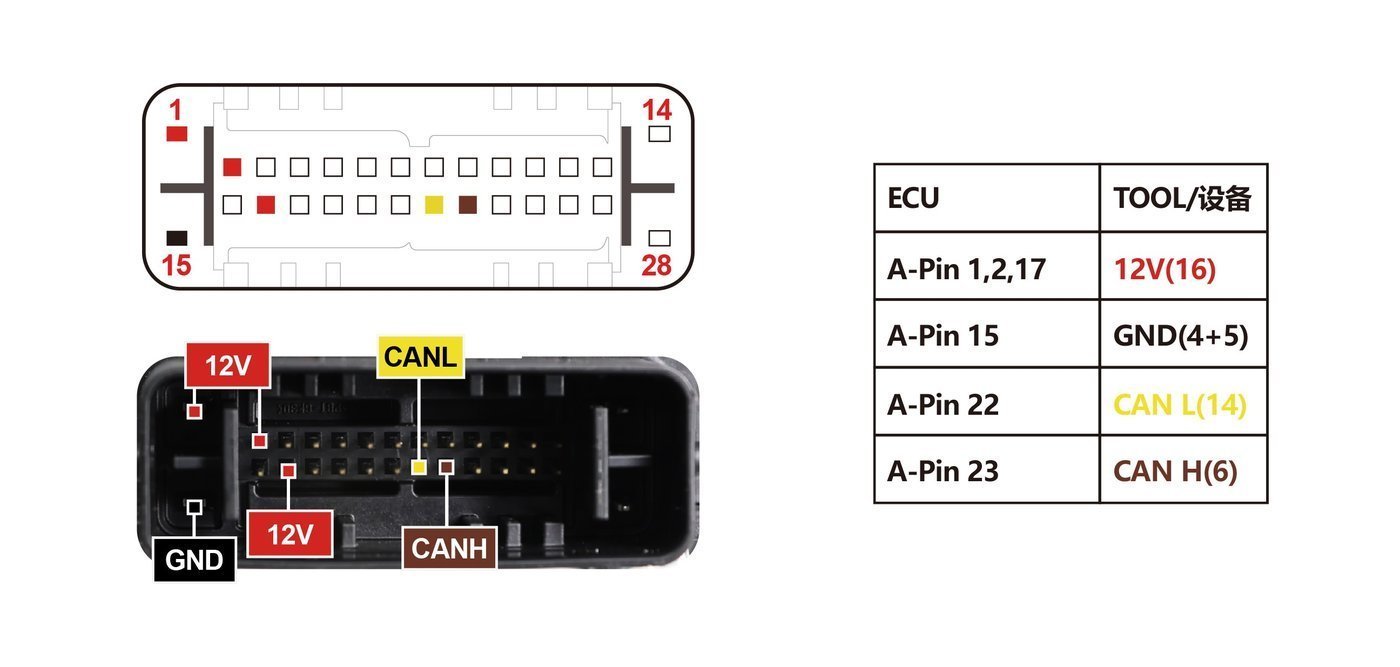

Schemat złącza — PSA AXN8
Schemat złącza — PSA AXN8
Przed podłączeniem sprawdź numery pinów w module.

Procedura

  1. Identyfikujemy moduł po numerze i pamięci (R7F701204).
  2. Czytamy pamięć: Xhorse Multi-Prog, tryb BENCH
  3. Modyfikujemy dane (crash / immo / konfiguracja).
  4. Przeliczamy sumę kontrolną i zapisujemy.
  5. Test na stole lub w aucie.

Zdjęcia

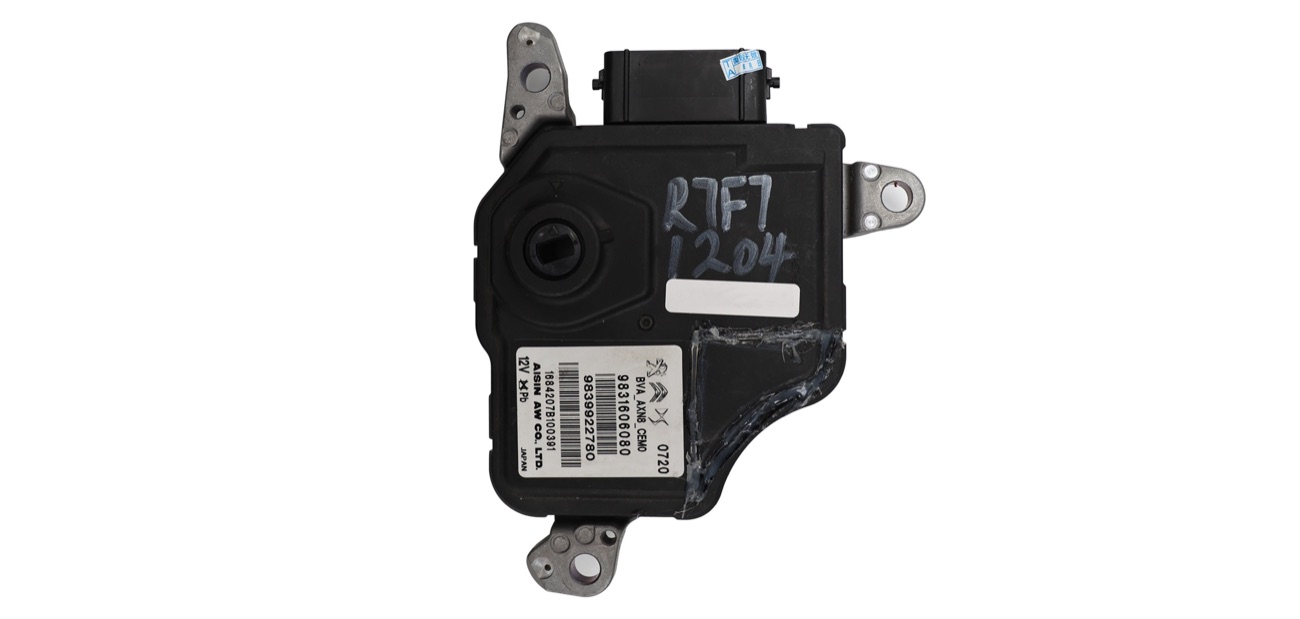

Blok — PSA AXN8
Blok — PSA AXN8
