SID807 — sterownik (PEUGEOT)

Dane modułu

Marka
PEUGEOT
Producent sterownika
CONTINENTAL/SIEMENS/VDO
Nośnik / chip
TC1796
Tryb pracy
BOOT
Adapter
MP001
Odczyt
INT FLASH, INT EEPROM, EXT FLASH
Dodatkowo
CS
Źródło
lista ECM (OBDSTAR ECU MASTER)

Dostęp i sprzęt

BENCH / JTAG
OBDSTAR ECU MASTER · Xhorse Multi-Prog
adapter BENCH (P003/P003+/MP001) i zasilanie 12 V

Schemat połączenia

Schemat złącza — SID 807 EVO BOOT
Schemat złącza — SID 807 EVO BOOT
Przed podłączeniem sprawdź numery pinów w module.

Procedura

  1. Zdejmujemy sterownik i podłączamy na stole (zasilanie 12 V + CAN/K-Line).
  2. Czytamy pamięć TC1796 — OBDSTAR ECU MASTER, tryb BENCH/BOOT.
  3. Przygotowujemy plik: immo off / klon / korekta map — zależnie od zlecenia.
  4. Przeliczamy sumę kontrolną (CS) — bez tego sterownik nie wstanie.
  5. Zapisujemy przez OBDSTAR ECU MASTER i weryfikujemy odczytem kontrolnym.
  6. Montujemy w aucie, sprawdzamy komunikację i rozruch.

Zdjęcia

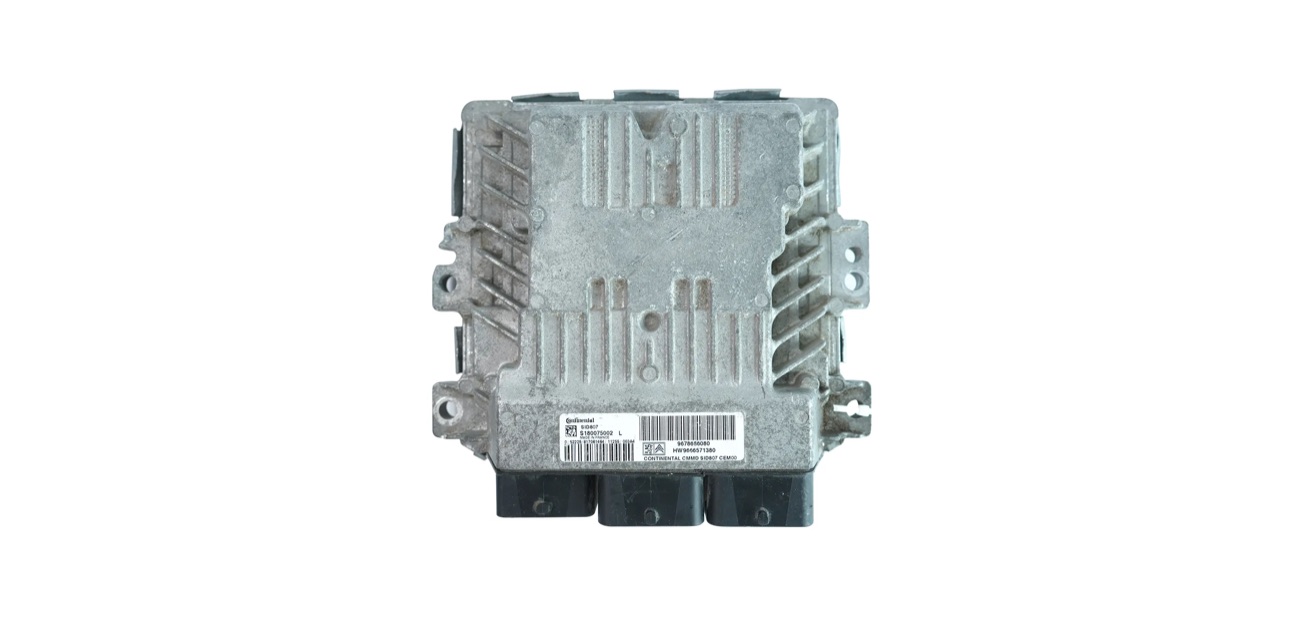

Blok — PEUGEOT SID807
Blok — PEUGEOT SID807

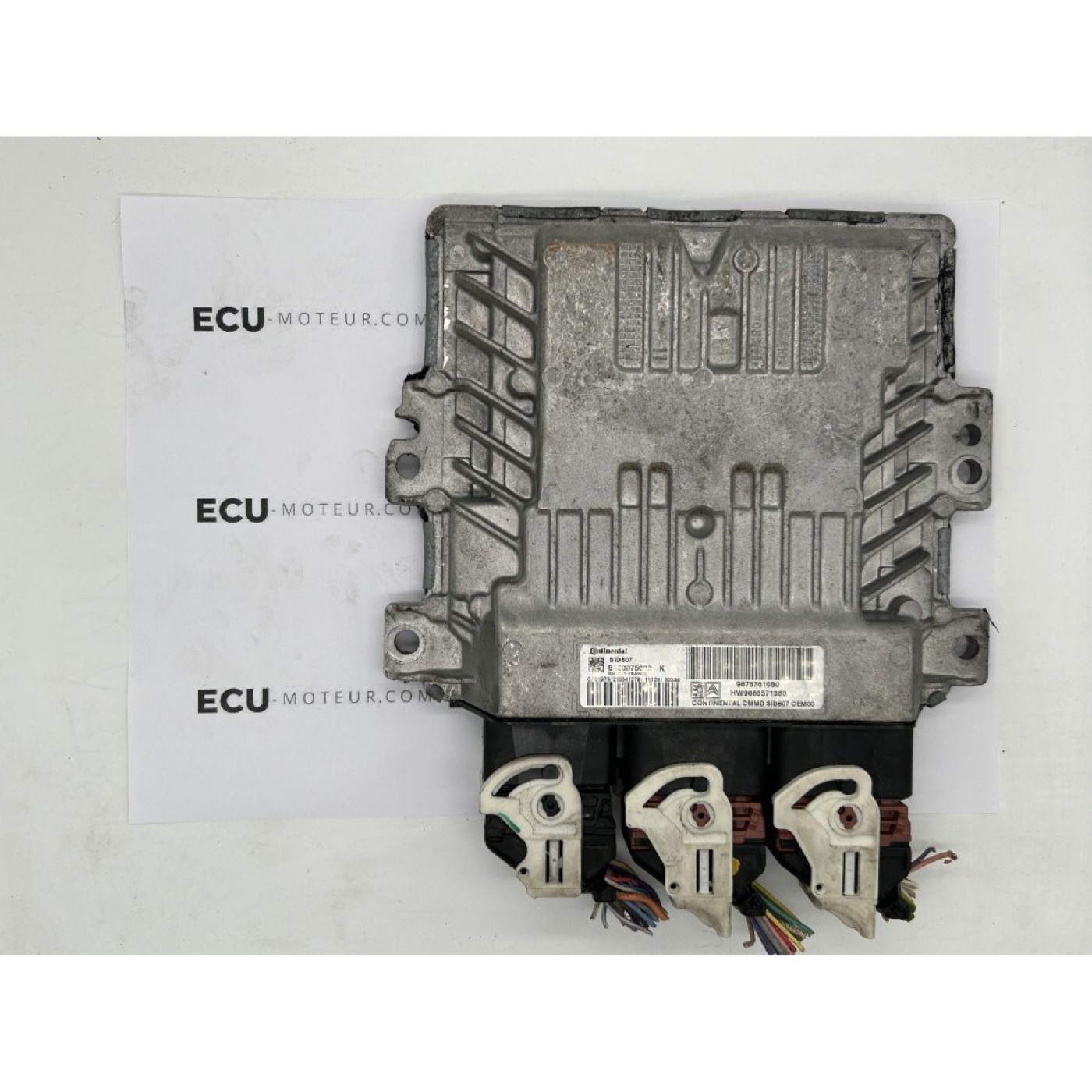

Blok — PSA_CONTINENTAL_SID807
Blok — PSA_CONTINENTAL_SID807
Adapter — TC1796 (VVDI PROG, wyprowadzenia chipu)
Adapter — TC1796 (VVDI PROG, wyprowadzenia chipu)
