J34P — sterownik (CITROEN)

Dane modułu

Marka
CITROEN
Producent sterownika
VALEO
Nośnik / chip
ST10F275+95160
Tryb pracy
BOOT
Adapter
MP001
Odczyt
INT FLASH, EXT EEPROM
Dodatkowo
CS
Źródło
lista ECM (OBDSTAR ECU MASTER)

Dostęp i sprzęt

BENCH / JTAG
OBDSTAR ECU MASTER · Xhorse Multi-Prog
adapter BENCH (P003/P003+/MP001) i zasilanie 12 V

Schemat połączenia

Schemat złącza — BOOTST10C167 JHONSON VALEO J34P PSA FIAT
Schemat złącza — BOOTST10C167 JHONSON VALEO J34P PSA FIAT
Przed podłączeniem sprawdź numery pinów w module.

Procedura

  1. Zdejmujemy sterownik i podłączamy na stole (zasilanie 12 V + CAN/K-Line).
  2. Czytamy pamięć ST10F275+95160 — OBDSTAR ECU MASTER, tryb BENCH/BOOT.
  3. Przygotowujemy plik: immo off / klon / korekta map — zależnie od zlecenia.
  4. Przeliczamy sumę kontrolną (CS) — bez tego sterownik nie wstanie.
  5. Zapisujemy przez OBDSTAR ECU MASTER i weryfikujemy odczytem kontrolnym.
  6. Montujemy w aucie, sprawdzamy komunikację i rozruch.

Zdjęcia

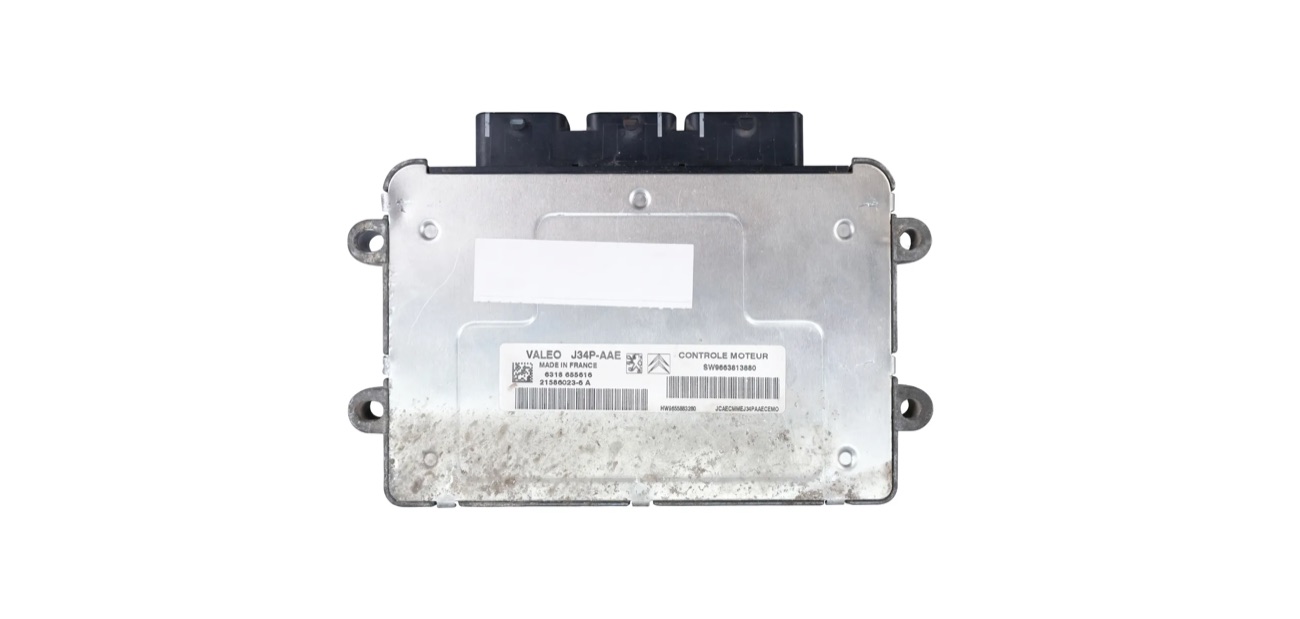

Blok — PSA VALEO J34P ECU
Blok — PSA VALEO J34P ECU

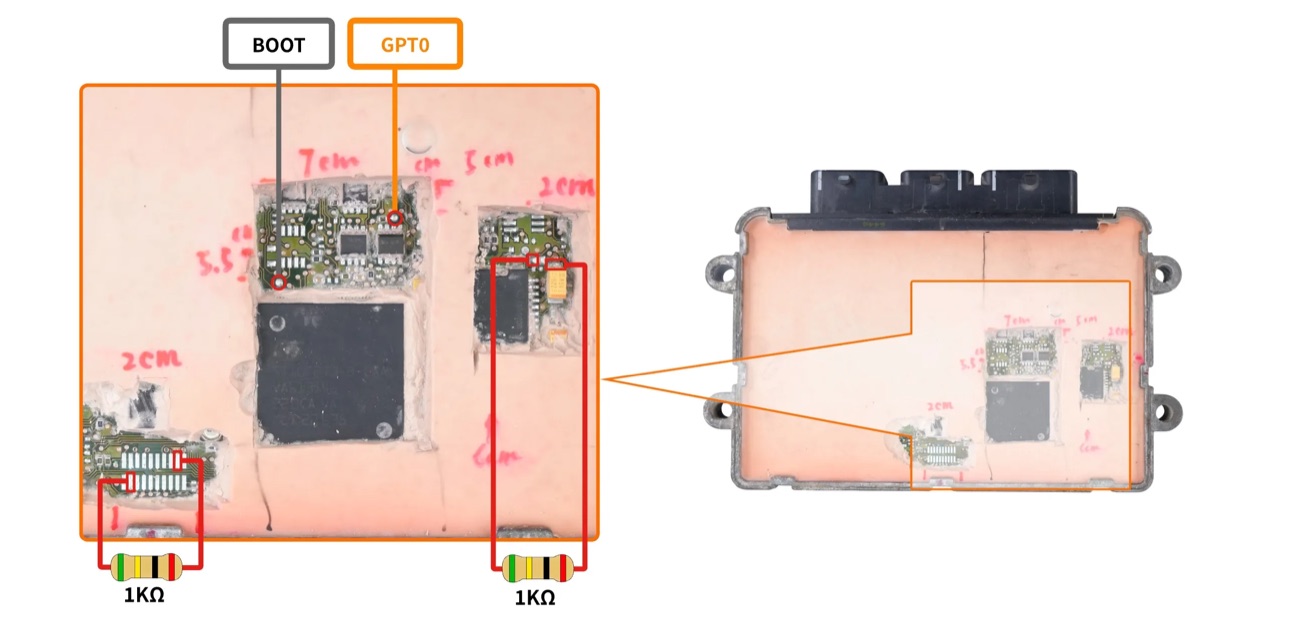

Podłączenie — PSA VALEO J34P BOOT
Podłączenie — PSA VALEO J34P BOOT
