SID 803 KLINE — sterownik (CITROEN)

Dane modułu

Marka
CITROEN
Producent sterownika
CONTINENTAL/SIEMENS/VDO
Nośnik / chip
MPC555+AM29BL802CB+95320
Tryb pracy
OBD/BENCH
Adapter
P004/P003/P003+/MP001
Odczyt
INT FLASH, EXT FLASH, EXT EEPROM
Źródło
lista ECM (OBDSTAR ECU MASTER)

Dostęp i sprzęt

OBD
OBDSTAR ECU MASTER · Xhorse Multi-Prog
interfejs OBD i zasilanie 12 V
· odczyt i zapis po OBD (virtual read/write) — sterownika nie wyciągamy

Schemat połączenia

Schemat złącza — MPC55x MPC56x SIEMENS SID803
Schemat złącza — MPC55x MPC56x SIEMENS SID803
Przed podłączeniem sprawdź numery pinów w module.

Procedura

  1. Podłączamy interfejs OBD do gniazda diagnostycznego — sterownika nie wyciągamy z auta.
  2. Odczytujemy zawartość (MPC555+AM29BL802CB+95320) przez OBD: OBDSTAR ECU MASTER.
  3. Przygotowujemy plik (immo off / klon / korekta) i przeliczamy sumę kontrolną.
  4. Zapisujemy przez OBD tym samym przyrządem (OBDSTAR ECU MASTER) i robimy odczyt kontrolny.
  5. Kasujemy błędy, sprawdzamy komunikację i rozruch.

Zdjęcia

Moduł — SID803
Moduł — SID803

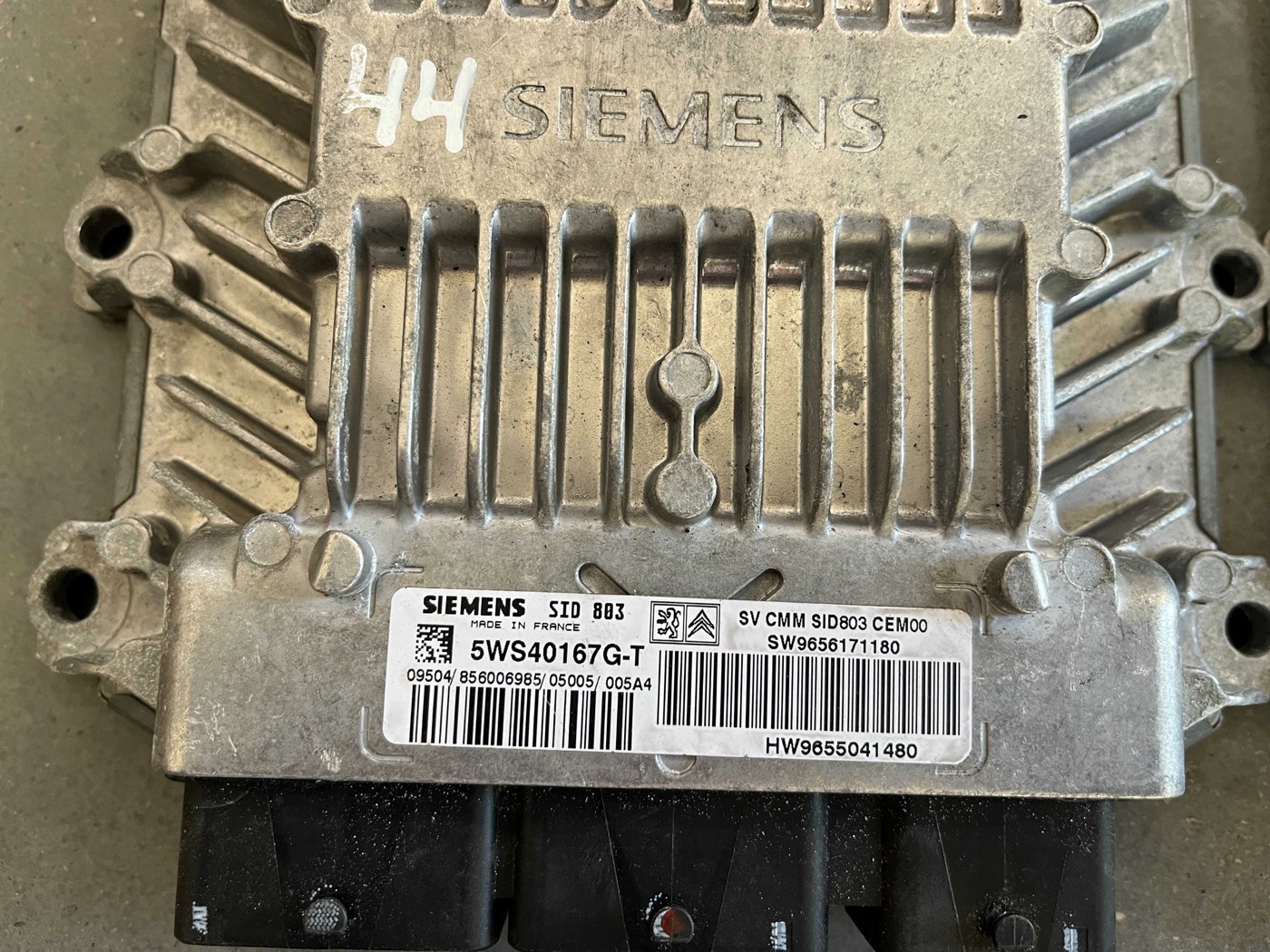

Blok — SID 803 KLINE
Blok — SID 803 KLINE
Adapter — MPC555 (VVDI PROG, wyprowadzenia chipu)
Adapter — MPC555 (VVDI PROG, wyprowadzenia chipu)
