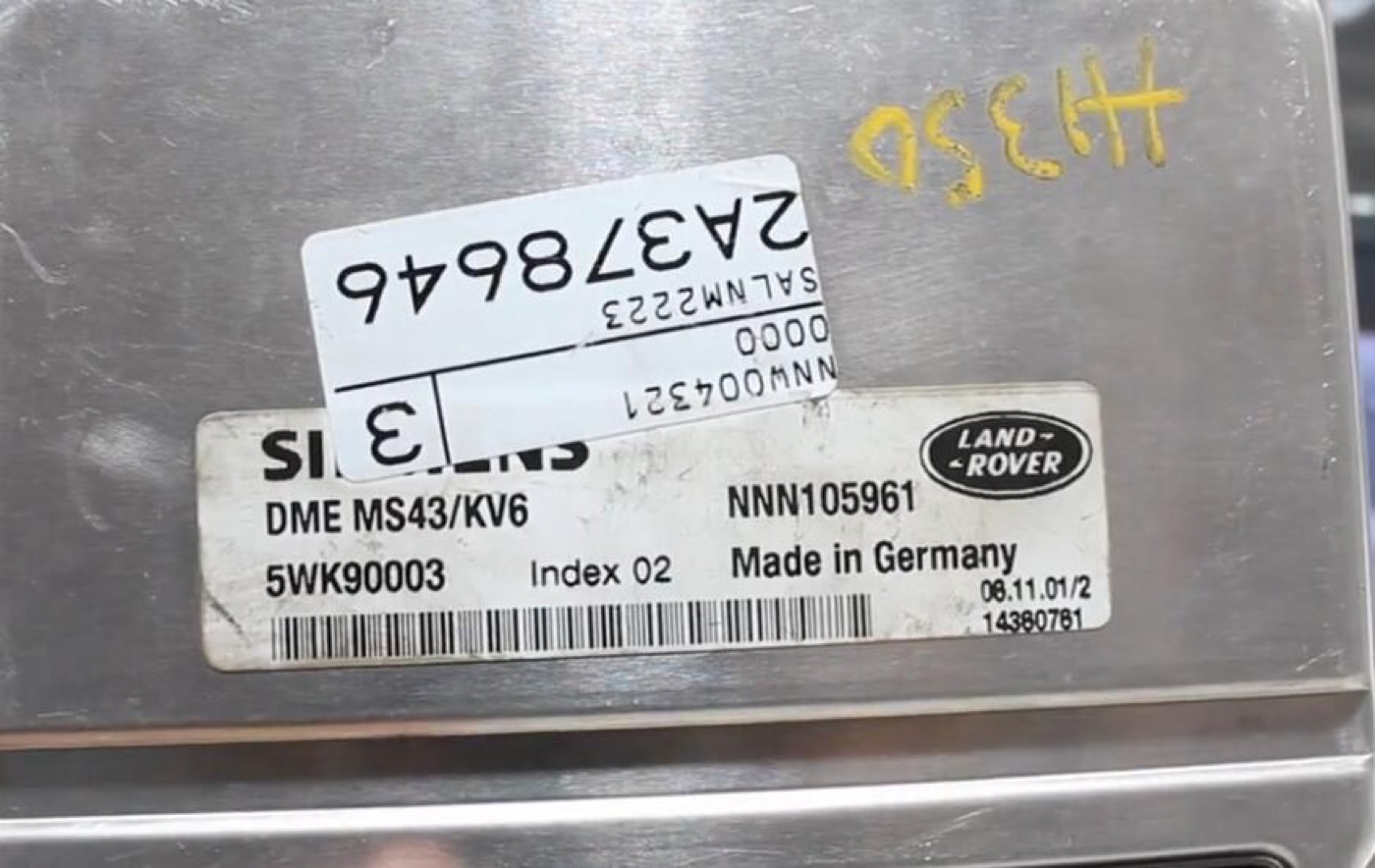

MS43/KV6 — sterownik (LANDROVER)
Dane modułu
- Marka
- LANDROVER
- Producent sterownika
- CONTINENTAL/SIEMENS/VDO
- Nośnik / chip
- SAK-C167(AM29F400BB+93C86)
- Tryb pracy
- BENCH
- Adapter
- P004/P003/P003+/MP001
- Odczyt
- EXT FLASH, EXT EEPROM
- Źródło
- lista ECM (OBDSTAR ECU MASTER)
Dostęp i sprzęt
BENCH / JTAG
OBDSTAR ECU MASTER · Xhorse Multi-Prog
adapter BENCH (P003/P003+/MP001) i zasilanie 12 V
Schemat połączenia
Schemat złącza — BMW BMS43 CONN
Przed podłączeniem sprawdź numery pinów w module.
Procedura
- Zdejmujemy sterownik i podłączamy na stole (zasilanie 12 V + CAN/K-Line).
- Czytamy pamięć SAK-C167(AM29F400BB+93C86) — OBDSTAR ECU MASTER, tryb BENCH/BOOT.
- Przygotowujemy plik: immo off / klon / korekta map — zależnie od zlecenia.
- Przeliczamy sumę kontrolną (CS) — bez tego sterownik nie wstanie.
- Zapisujemy przez OBDSTAR ECU MASTER i weryfikujemy odczytem kontrolnym.
- Montujemy w aucie, sprawdzamy komunikację i rozruch.
Zdjęcia
Podobne bloki
SID201LANDROVERSID208LANDROVERDCU106LANDROVERMED17.0LANDROVERMD1CP007LANDROVERMEDC17.9LANDROVERMG1CS028LANDROVERAJ33 4.2LANDROVER
Ten sam producent lub rodzina — często mają zbliżony pinout i nośnik pamięci.
