SID201 — sterownik (JAGUAR)
Dane modułu
- Marka
- JAGUAR
- Producent sterownika
- CONTINENTAL/SIEMENS/VDO
- Nośnik / chip
- MPC563+M58BW016DB+95320
- Tryb pracy
- OBD/BENCH
- Adapter
- P004/P003/P003+/MP001
- Odczyt
- INT FLASH, EXT FLASH, EXT EEPROM
- Dodatkowo
- CS
- Źródło
- lista ECM (OBDSTAR ECU MASTER)
Dostęp i sprzęt
OBD
OBDSTAR ECU MASTER · Xhorse Multi-Prog
interfejs OBD i zasilanie 12 V
· odczyt i zapis po OBD (virtual read/write) — sterownika nie wyciągamy
Schemat połączenia
Schemat złącza — MPC55x MPC56x SIEMENS SID201 204
Przed podłączeniem sprawdź numery pinów w module.
Procedura
- Podłączamy interfejs OBD do gniazda diagnostycznego — sterownika nie wyciągamy z auta.
- Odczytujemy zawartość (MPC563+M58BW016DB+95320) przez OBD: OBDSTAR ECU MASTER.
- Przygotowujemy plik (immo off / klon / korekta) i przeliczamy sumę kontrolną.
- Zapisujemy przez OBD tym samym przyrządem (OBDSTAR ECU MASTER) i robimy odczyt kontrolny.
- Kasujemy błędy, sprawdzamy komunikację i rozruch.

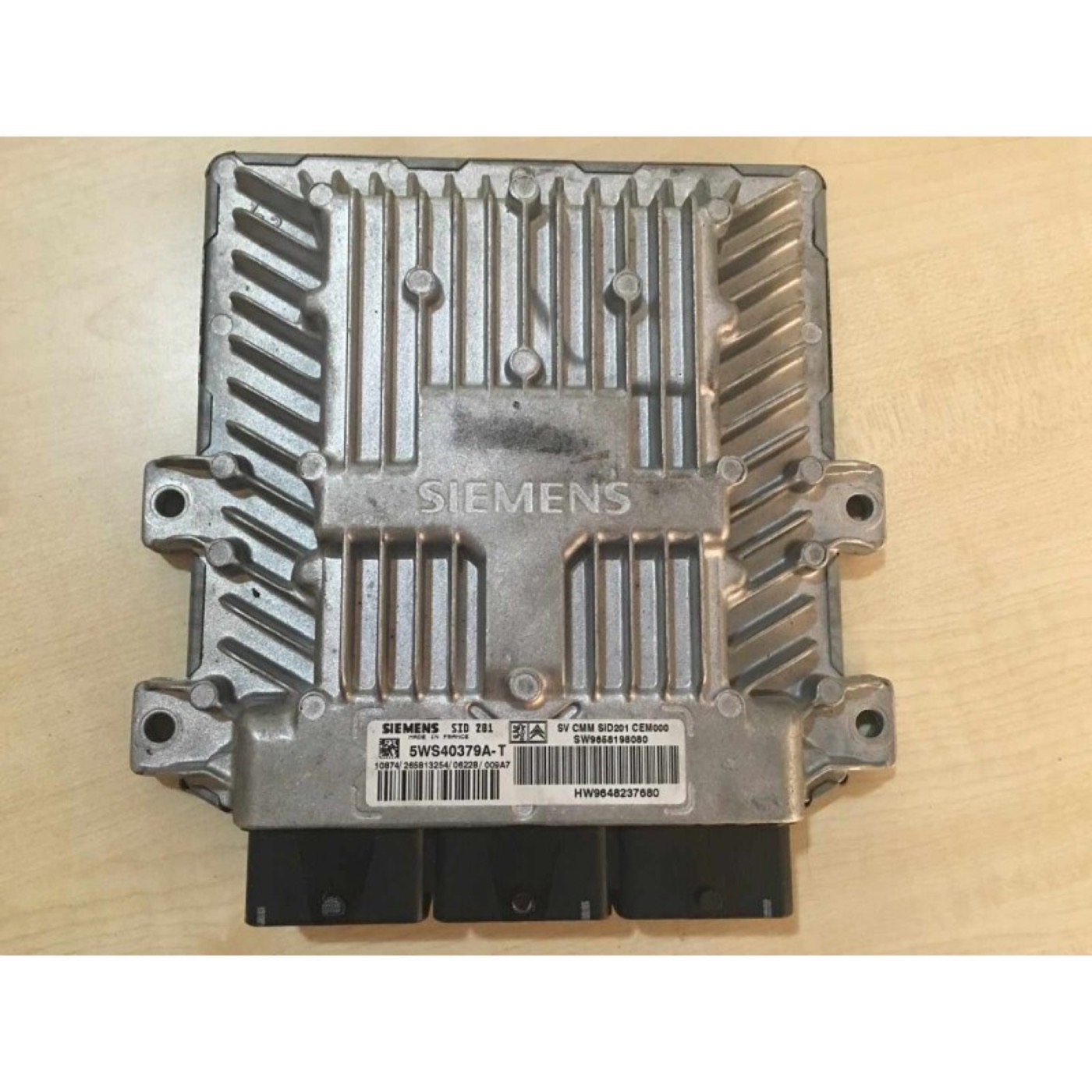

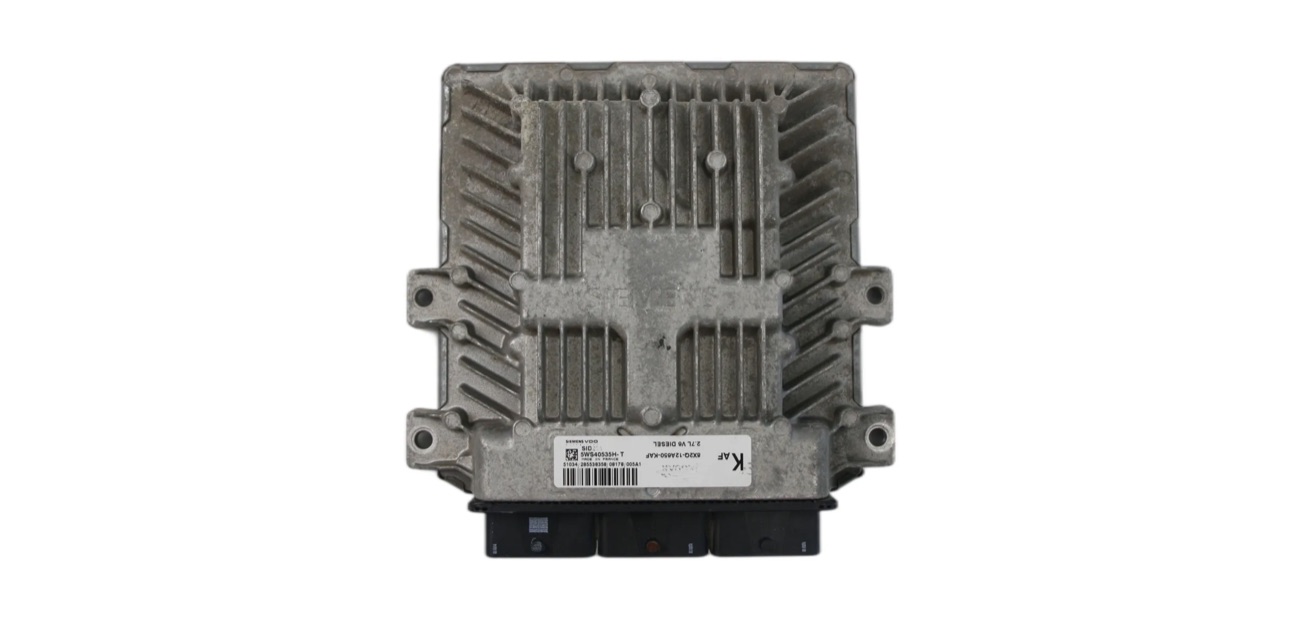

Zdjęcia
