MG1CS032 — sterownik (CITROEN)

Dane modułu

Marka
CITROEN
Producent sterownika
BOSCH
Nośnik / chip
SPC5898
Tryb pracy
BENCH
Adapter
P003/P003+/MP001
Odczyt
INT FLASH, INT EEPROM
Dodatkowo
CS
Źródło
lista ECM (OBDSTAR ECU MASTER)

Dostęp i sprzęt

BENCH / JTAG
OBDSTAR ECU MASTER
adapter BENCH (P003/P003+/MP001) i zasilanie 12 V

Schemat połączenia

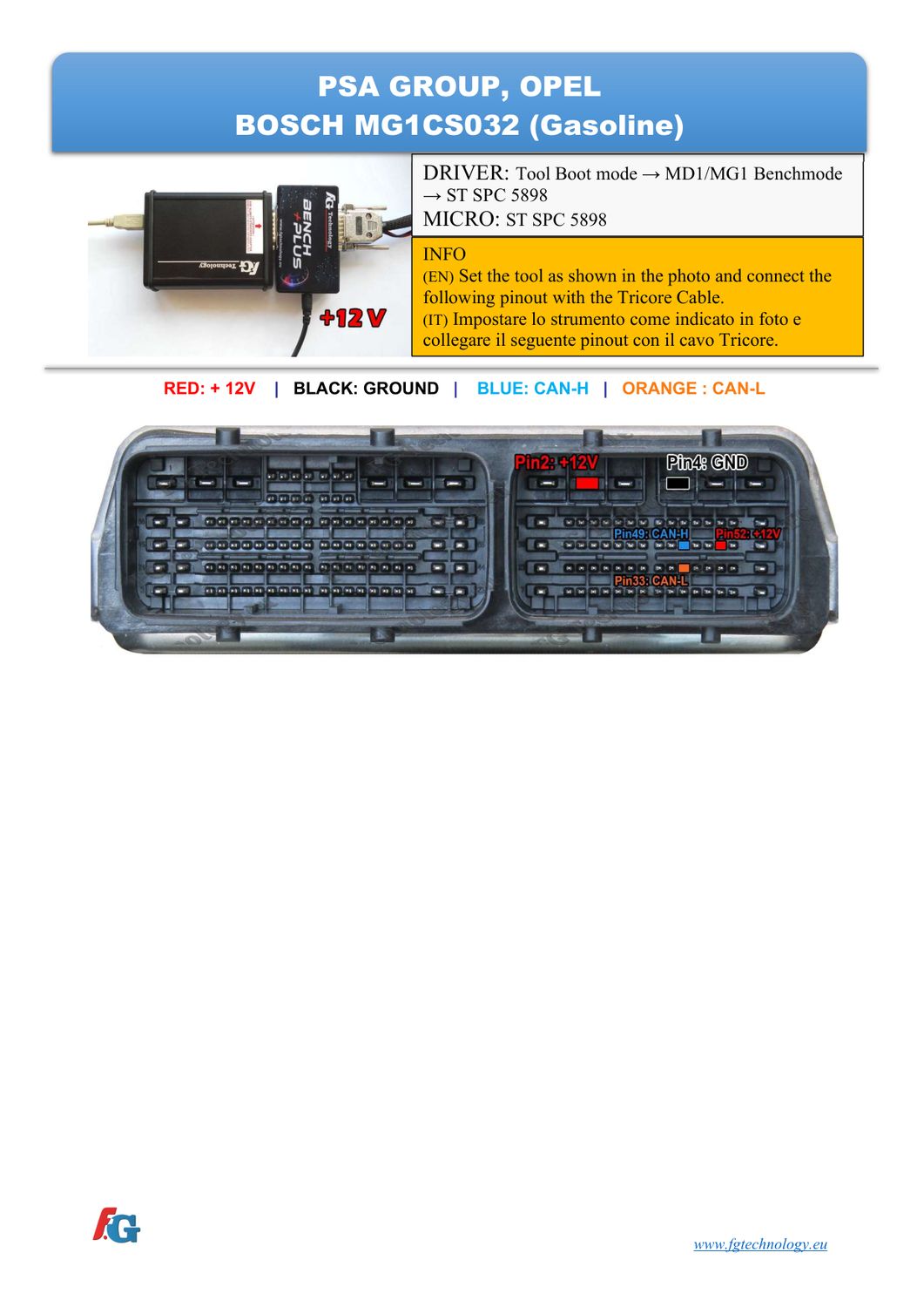

Schemat złącza — BENCHMODE MG1CS032 SPC5898 PSA-OPEL
Schemat złącza — BENCHMODE MG1CS032 SPC5898 PSA-OPEL
Przed podłączeniem sprawdź numery pinów w module.

Procedura

  1. Zdejmujemy sterownik i podłączamy na stole (zasilanie 12 V + CAN/K-Line).
  2. Czytamy pamięć SPC5898 — OBDSTAR ECU MASTER, tryb BENCH/BOOT.
  3. Przygotowujemy plik: immo off / klon / korekta map — zależnie od zlecenia.
  4. Przeliczamy sumę kontrolną (CS) — bez tego sterownik nie wstanie.
  5. Zapisujemy przez OBDSTAR ECU MASTER i weryfikujemy odczytem kontrolnym.
  6. Montujemy w aucie, sprawdzamy komunikację i rozruch.

Zdjęcia

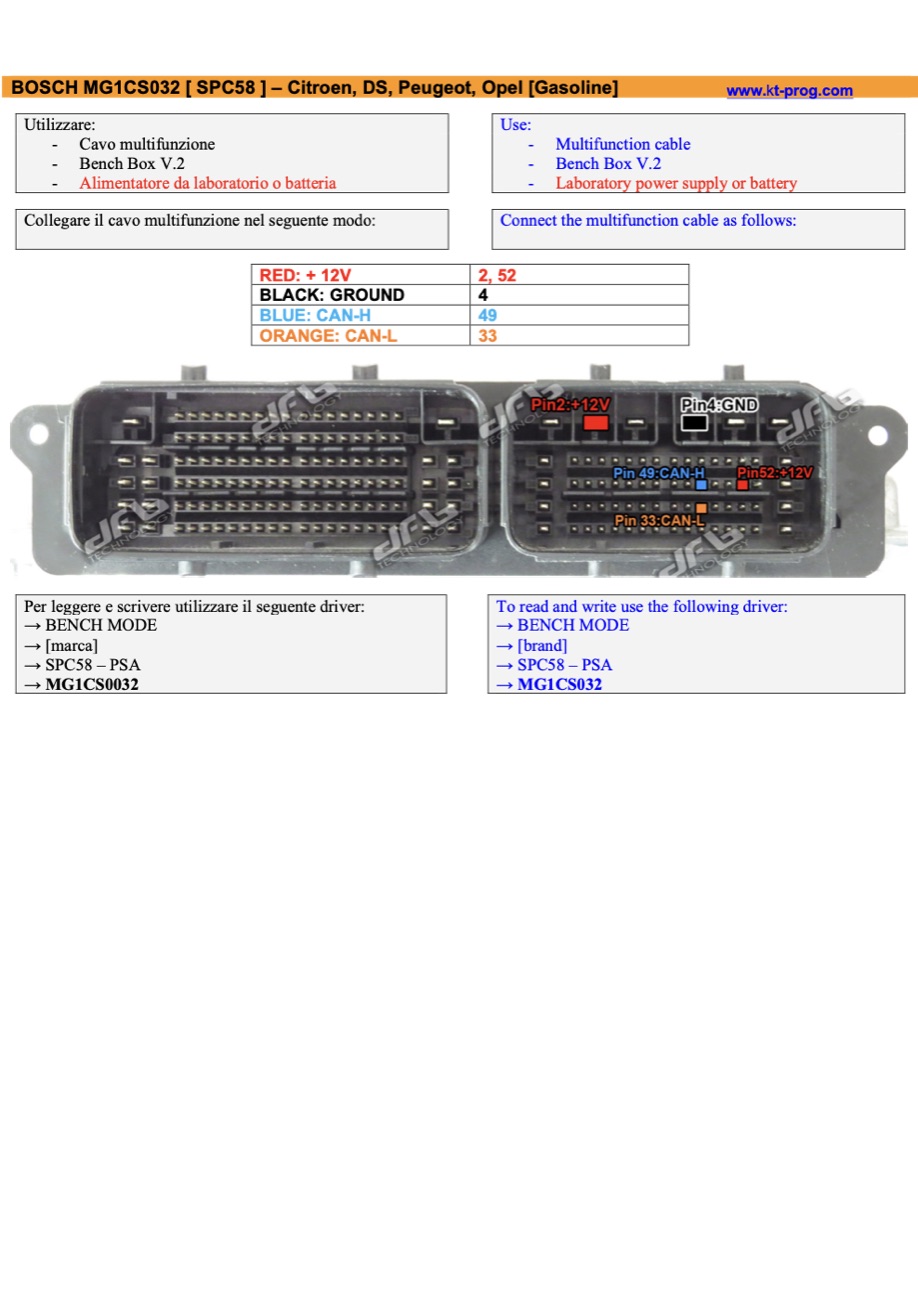

Podłączenie — BOSCH MG1CS032 [ SPC58 ] – CITROEN, (BENCH)
Podłączenie — BOSCH MG1CS032 [ SPC58 ] – CITROEN, (BENCH)

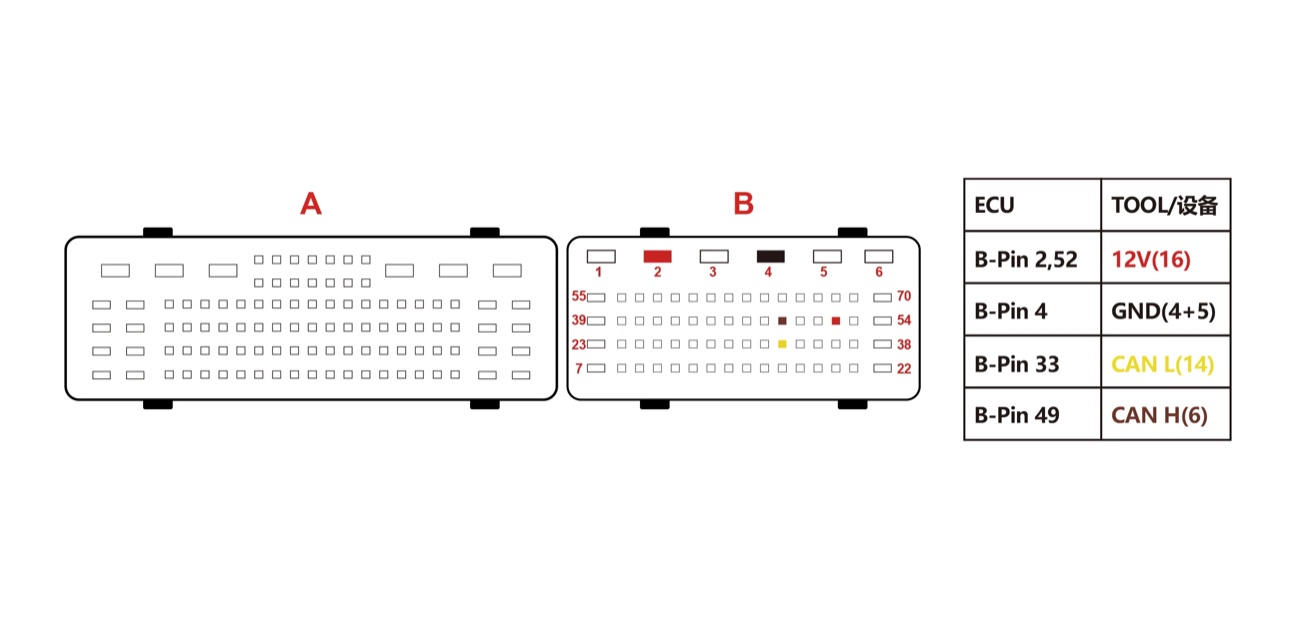

Podłączenie — BENCH MG1CS032 1
Podłączenie — BENCH MG1CS032 1
