MG1CS016 — sterownik (FORD)

Dane modułu

Marka
FORD
Producent sterownika
BOSCH
Nośnik / chip
TC275TP
Tryb pracy
BENCH
Adapter
P003/P003+/MP001
Odczyt
INT FLASH, INT EEPROM
Dodatkowo
CS
Funkcje (lista producenta)
R/W INT EEPROM, R/W INT FLASH (CS/BENCH)
Źródło
lista ECM (OBDSTAR ECU MASTER)

Dostęp i sprzęt

BENCH / JTAG
OBDSTAR ECU MASTER · Xhorse Multi-Prog
adapter BENCH (P003/P003+/MP001) i zasilanie 12 V

Schemat połączenia

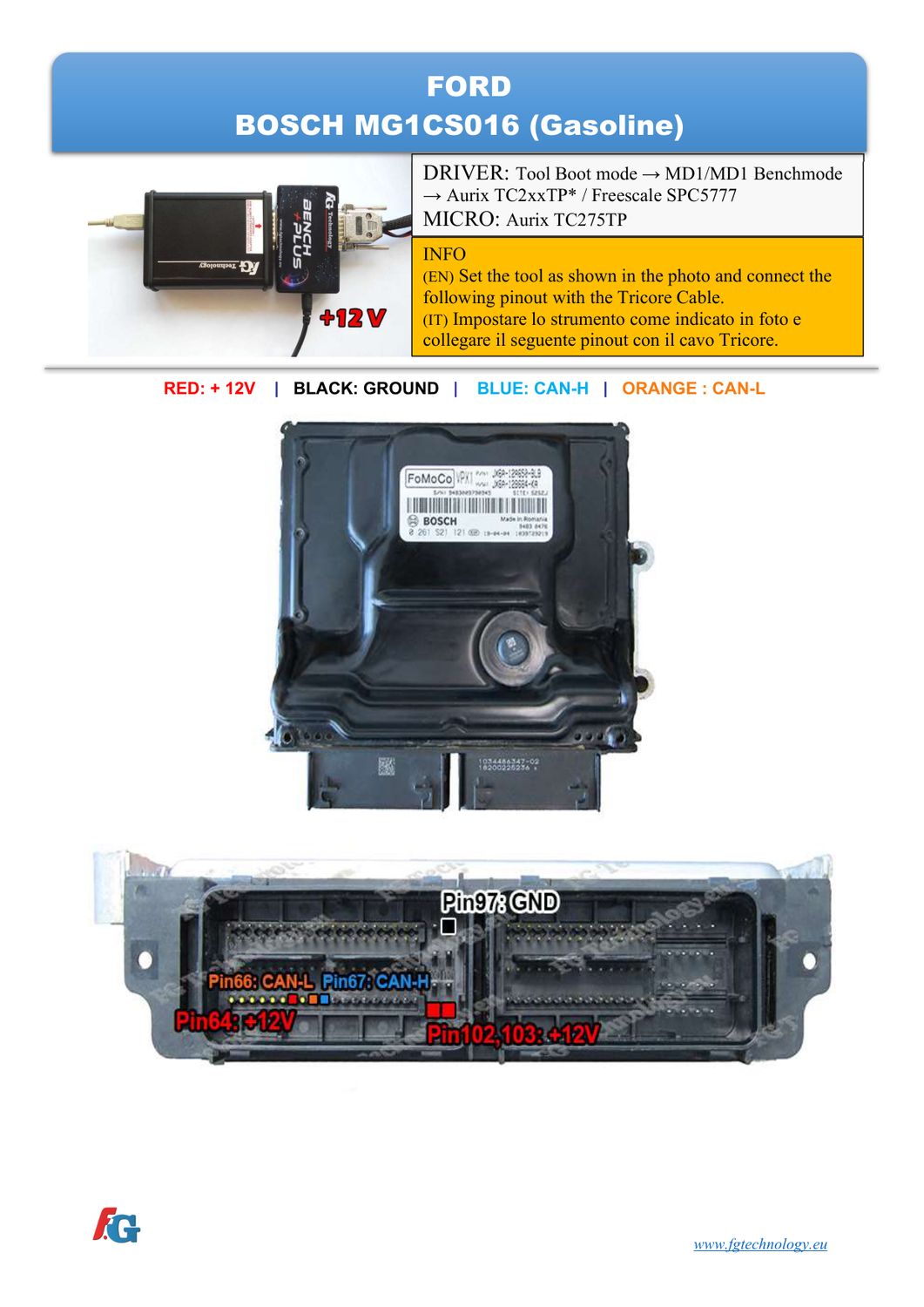

Schemat złącza — BENCHMODE MG1CS016 TC275TP FORD
Schemat złącza — BENCHMODE MG1CS016 TC275TP FORD
Przed podłączeniem sprawdź numery pinów w module.

Procedura

  1. Zdejmujemy sterownik i podłączamy na stole (zasilanie 12 V + CAN/K-Line).
  2. Czytamy pamięć TC275TP — OBDSTAR ECU MASTER, tryb BENCH/BOOT.
  3. Przygotowujemy plik: immo off / klon / korekta map — zależnie od zlecenia.
  4. Przeliczamy sumę kontrolną (CS) — bez tego sterownik nie wstanie.
  5. Zapisujemy przez OBDSTAR ECU MASTER i weryfikujemy odczytem kontrolnym.
  6. Montujemy w aucie, sprawdzamy komunikację i rozruch.

Zdjęcia

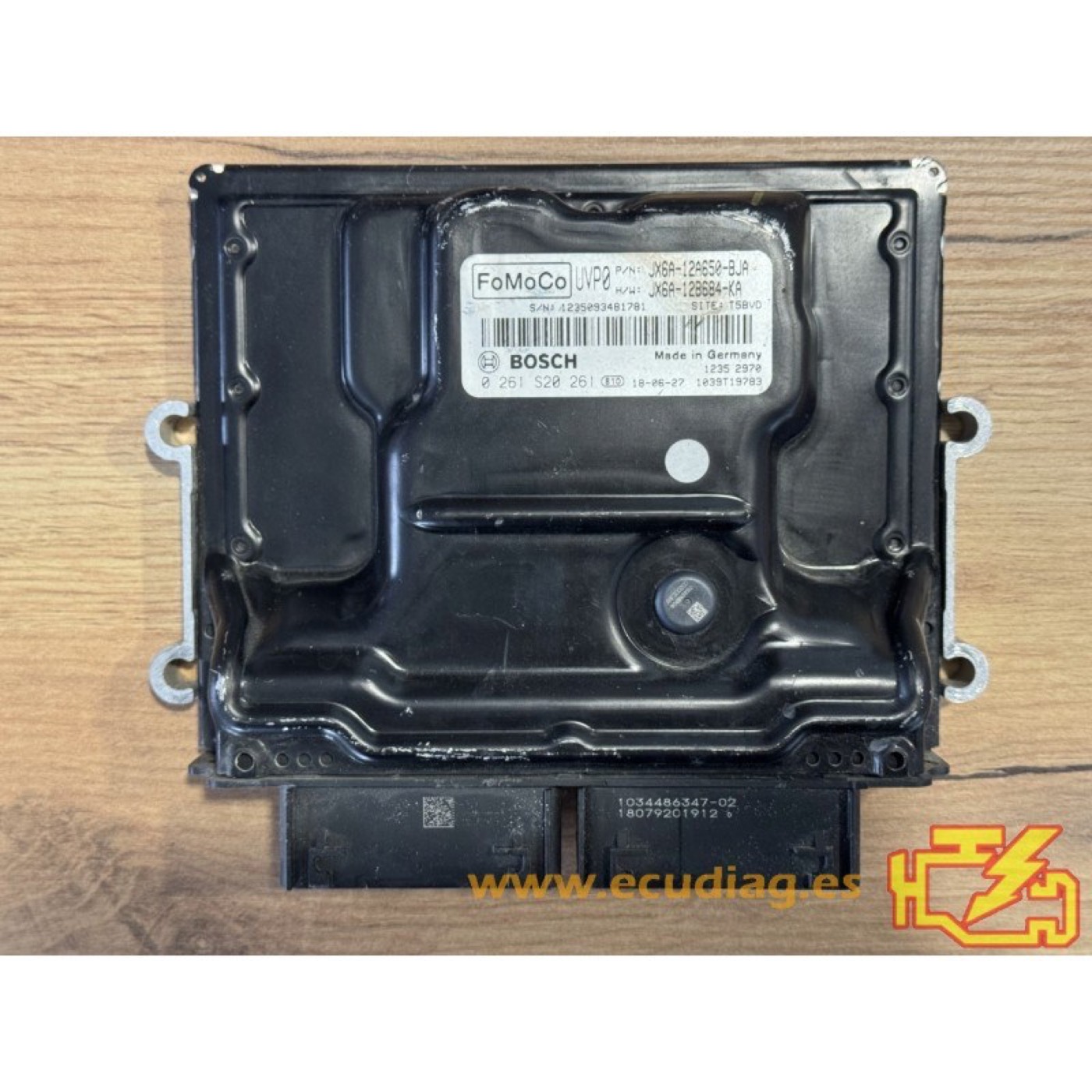

Blok — FOMOCO_BOSCH_MG1CS016_TC275TP
Blok — FOMOCO_BOSCH_MG1CS016_TC275TP
Adapter — TC275 (VVDI PROG, wyprowadzenia chipu)
Adapter — TC275 (VVDI PROG, wyprowadzenia chipu)

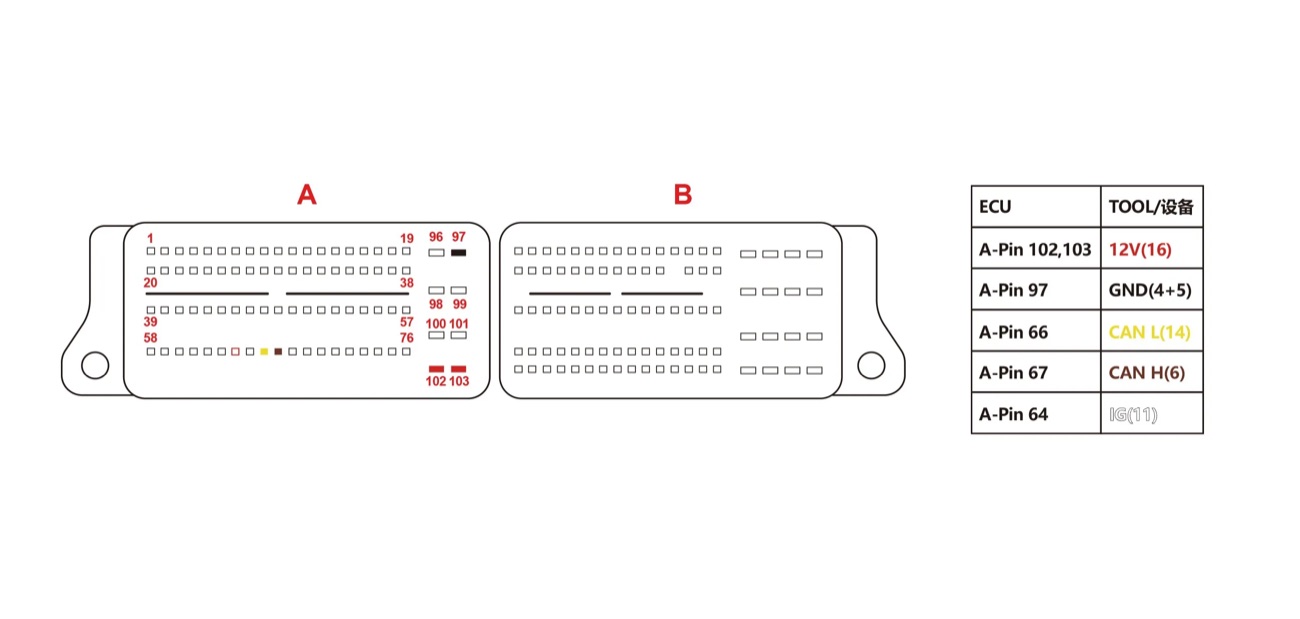

Podłączenie — BENCH MG1CS016 1
Podłączenie — BENCH MG1CS016 1

Podobne bloki

ME9.0FORDM799GFORDSIM22FORDSIM24FORDSIM28FORDSIM29FORDSID206FORDSID208FORD
Ten sam producent lub rodzina — często mają zbliżony pinout i nośnik pamięci.
