SID206 — sterownik (FORD)

Dane modułu

Marka
FORD
Producent sterownika
CONTINENTAL/SIEMENS/VDO
Nośnik / chip
MPC561/562
Tryb pracy
BENCH
Adapter
P004/P003/P003+/MP001
Odczyt
MAPS
Źródło
lista ECM (OBDSTAR ECU MASTER)

Dostęp i sprzęt

BENCH / JTAG
OBDSTAR ECU MASTER · Xhorse Multi-Prog
adapter BENCH (P003/P003+/MP001) i zasilanie 12 V

Schemat połączenia

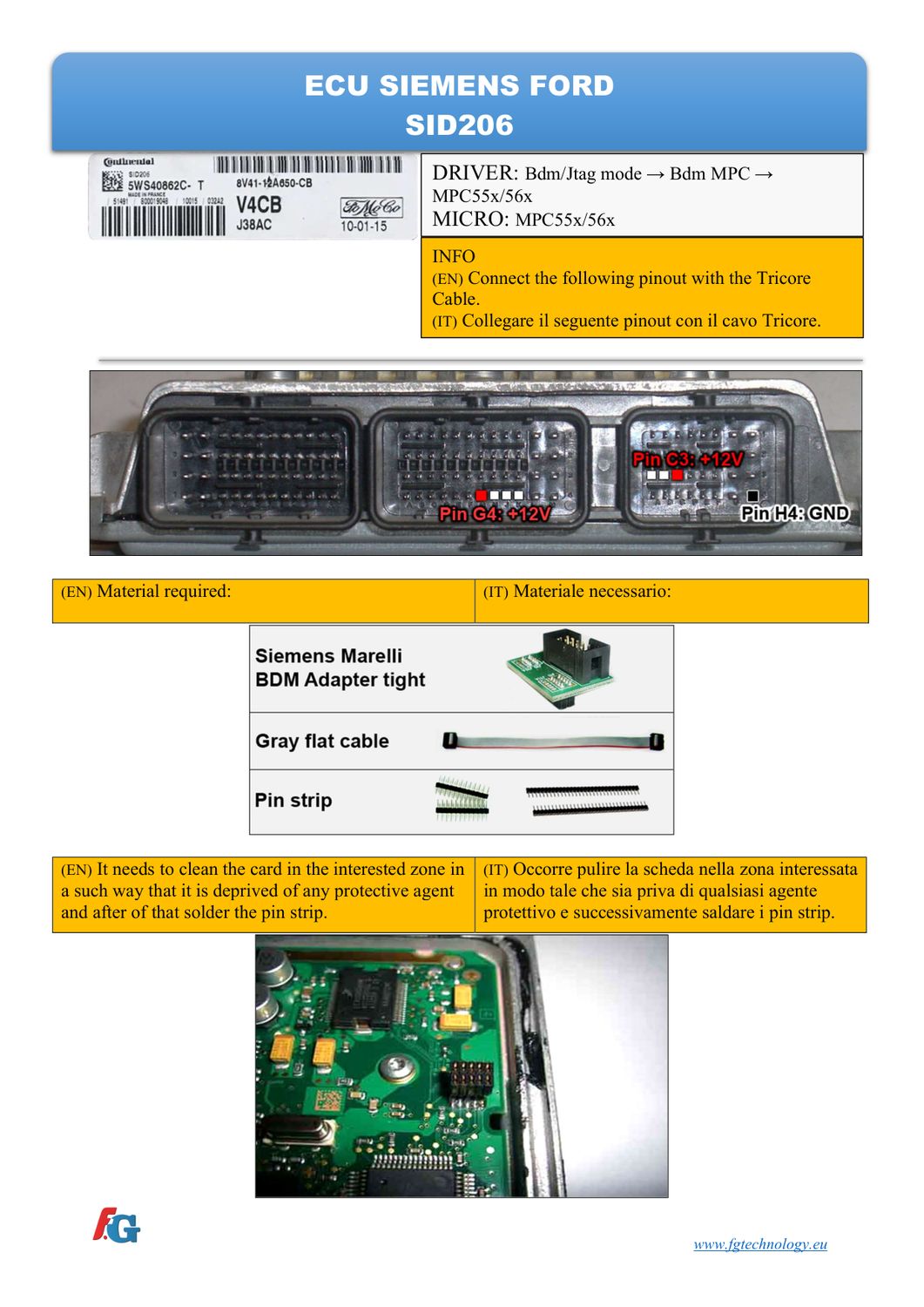

Schemat złącza — MPC55x MPC56x SIEMENS SID206
Schemat złącza — MPC55x MPC56x SIEMENS SID206
Przed podłączeniem sprawdź numery pinów w module.

Procedura

  1. Zdejmujemy sterownik i podłączamy na stole (zasilanie 12 V + CAN/K-Line).
  2. Czytamy pamięć MPC561/562 — OBDSTAR ECU MASTER, tryb BENCH/BOOT.
  3. Przygotowujemy plik: immo off / klon / korekta map — zależnie od zlecenia.
  4. Przeliczamy sumę kontrolną (CS) — bez tego sterownik nie wstanie.
  5. Zapisujemy przez OBDSTAR ECU MASTER i weryfikujemy odczytem kontrolnym.
  6. Montujemy w aucie, sprawdzamy komunikację i rozruch.

Zdjęcia

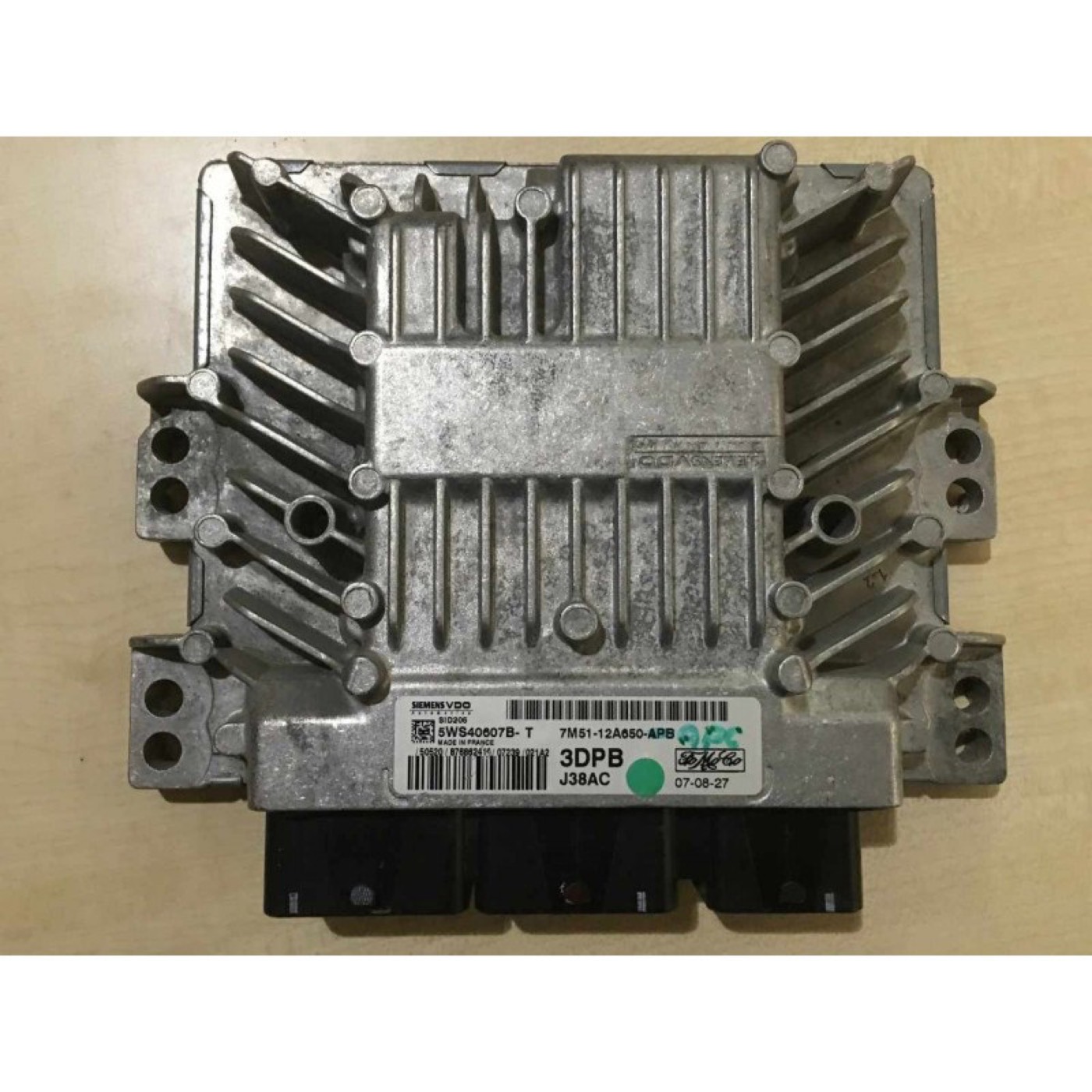

Blok — FOMOCO_SIEMENS_SID206
Blok — FOMOCO_SIEMENS_SID206

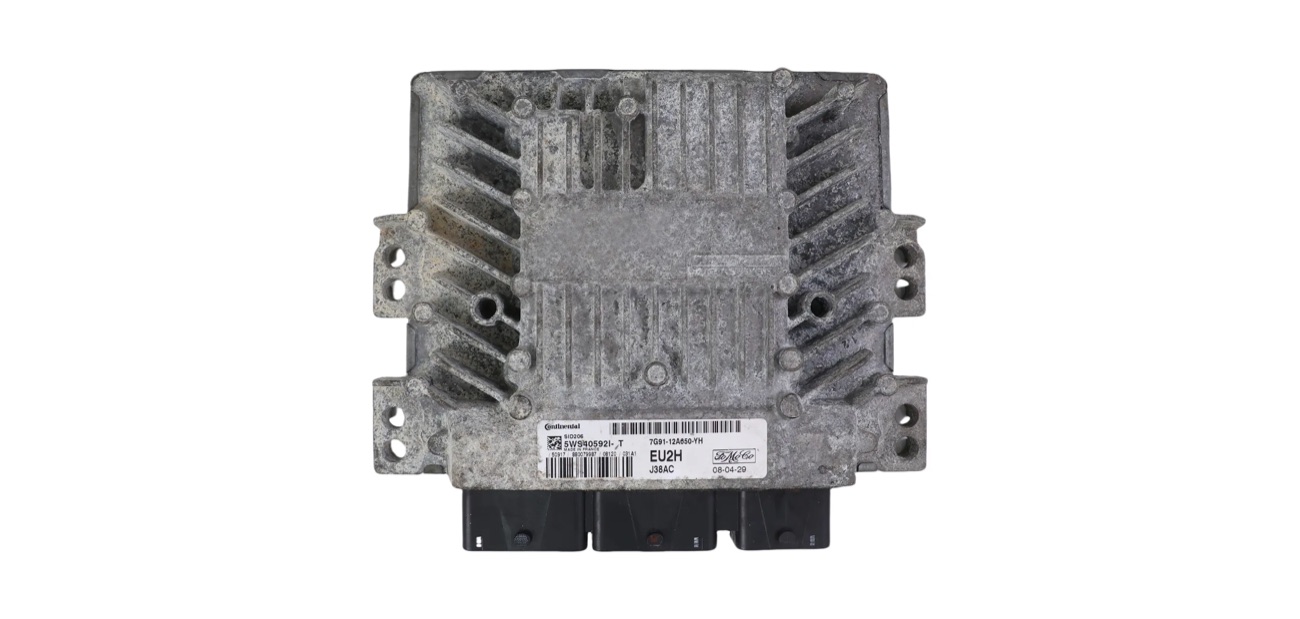

Podłączenie — BENCH MPC561 562 SID206
Podłączenie — BENCH MPC561 562 SID206

Podobne bloki

ME9.0FORDM799GFORDSIM22FORDSIM24FORDSIM28FORDSIM29FORDSID208FORDSID209FORD
Ten sam producent lub rodzina — często mają zbliżony pinout i nośnik pamięci.
