MEVD17.4.2 — sterownik (CITROEN)

Dane modułu

Marka
CITROEN
Producent sterownika
BOSCH
Nośnik / chip
TC1797
Tryb pracy
BOOT
Adapter
P003/P003+/MP001
Odczyt
INT FLASH, INT EEPROM
Dodatkowo
CS · IMMO OFF
Źródło
lista ECM (OBDSTAR ECU MASTER)

Dostęp i sprzęt

BENCH / JTAG
OBDSTAR ECU MASTER · Xhorse Multi-Prog
adapter BENCH (P003/P003+/MP001) i zasilanie 12 V

Schemat połączenia

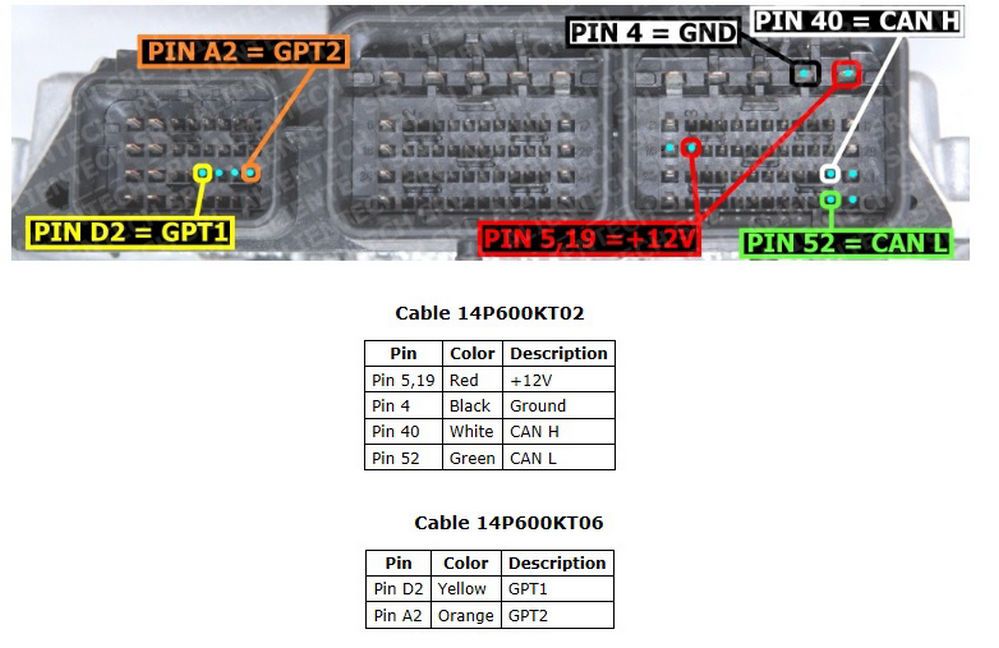

Schemat złącza — MEVD17 4 2 V1
Schemat złącza — MEVD17 4 2 V1
Przed podłączeniem sprawdź numery pinów w module.

Procedura

  1. Zdejmujemy sterownik i podłączamy na stole (zasilanie 12 V + CAN/K-Line).
  2. Czytamy pamięć TC1797 — OBDSTAR ECU MASTER, tryb BENCH/BOOT.
  3. Przygotowujemy plik: immo off / klon / korekta map — zależnie od zlecenia.
  4. Przeliczamy sumę kontrolną (CS) — bez tego sterownik nie wstanie.
  5. Zapisujemy przez OBDSTAR ECU MASTER i weryfikujemy odczytem kontrolnym.
  6. Montujemy w aucie, sprawdzamy komunikację i rozruch.

Zdjęcia

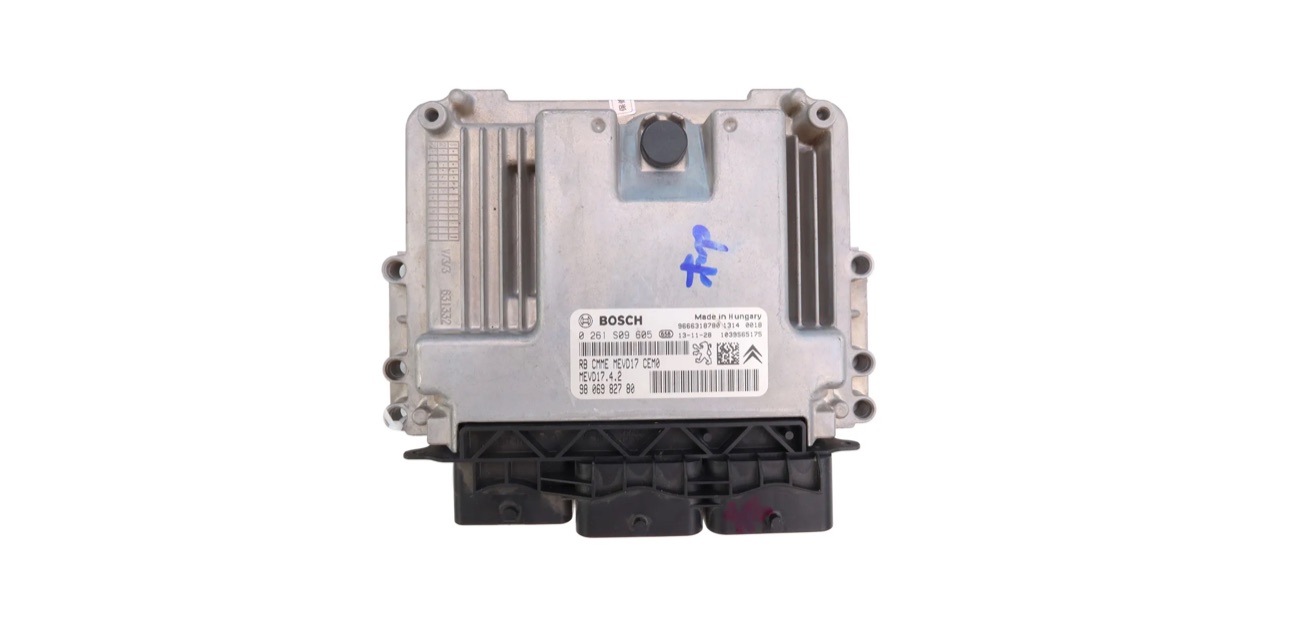

Blok — ECU TC1797 MEVD17.4.2
Blok — ECU TC1797 MEVD17.4.2
Adapter — TC1797 (VVDI PROG, wyprowadzenia chipu)
Adapter — TC1797 (VVDI PROG, wyprowadzenia chipu)

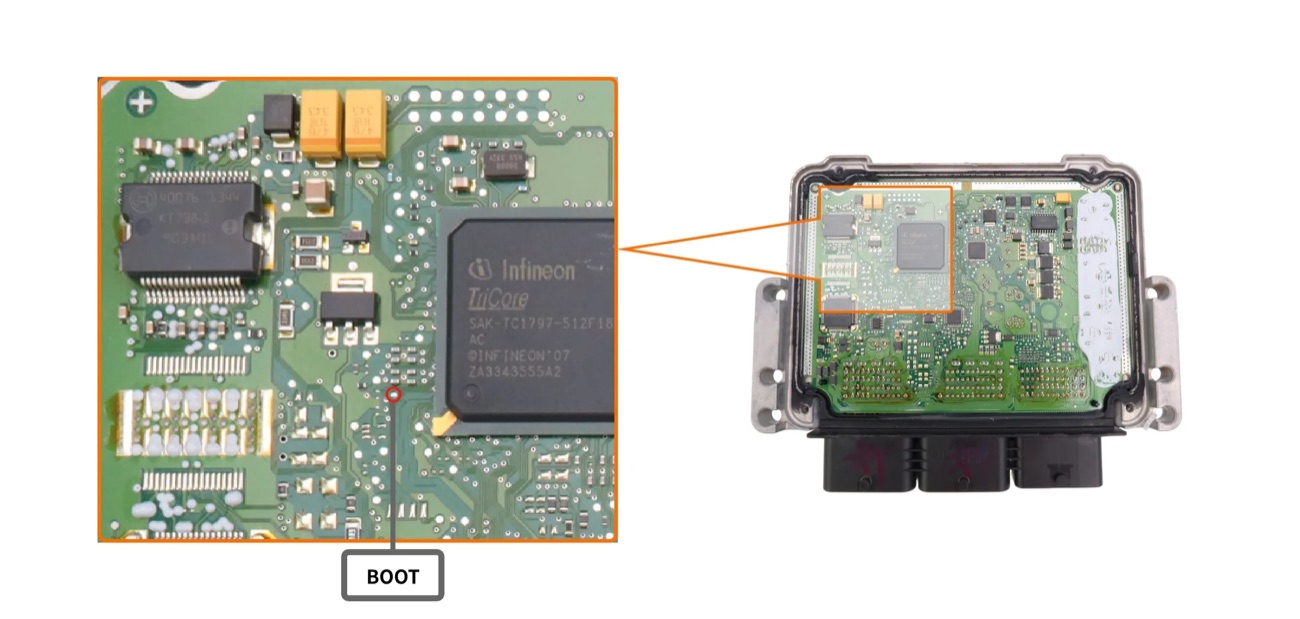

Podłączenie — BOOT TC1797 MEVD17.4.2 PCB
Podłączenie — BOOT TC1797 MEVD17.4.2 PCB
