MEV17.4.2 — sterownik (CITROEN)

Dane modułu

Marka
CITROEN
Producent sterownika
BOSCH
Nośnik / chip
TC1766
Tryb pracy
BENCH
Adapter
P003/P003+/MP001
Odczyt
INT FLASH, INT EEPROM
Dodatkowo
CS · IMMO OFF
Źródło
lista ECM (OBDSTAR ECU MASTER)

Dostęp i sprzęt

BENCH / JTAG
OBDSTAR ECU MASTER · Xhorse Multi-Prog
adapter BENCH (P003/P003+/MP001) i zasilanie 12 V

Schemat połączenia

Schemat złącza — MEV17.4.2
Schemat złącza — MEV17.4.2
Przed podłączeniem sprawdź numery pinów w module.

Procedura

  1. Zdejmujemy sterownik i podłączamy na stole (zasilanie 12 V + CAN/K-Line).
  2. Czytamy pamięć TC1766 — OBDSTAR ECU MASTER, tryb BENCH/BOOT.
  3. Przygotowujemy plik: immo off / klon / korekta map — zależnie od zlecenia.
  4. Przeliczamy sumę kontrolną (CS) — bez tego sterownik nie wstanie.
  5. Zapisujemy przez OBDSTAR ECU MASTER i weryfikujemy odczytem kontrolnym.
  6. Montujemy w aucie, sprawdzamy komunikację i rozruch.

Zdjęcia

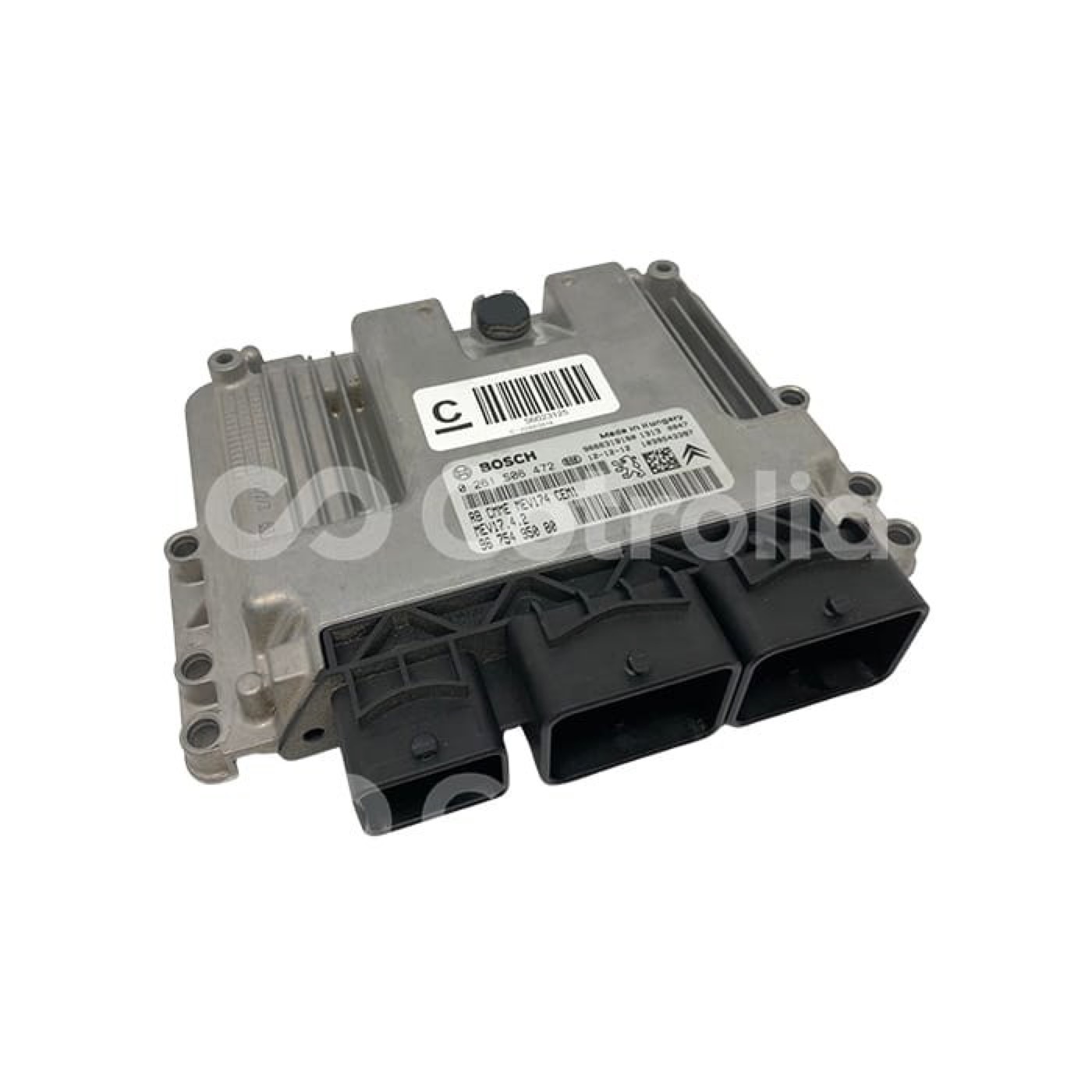

Blok — PSA_BOSCH_MEV17.4.2_TC1767
Blok — PSA_BOSCH_MEV17.4.2_TC1767

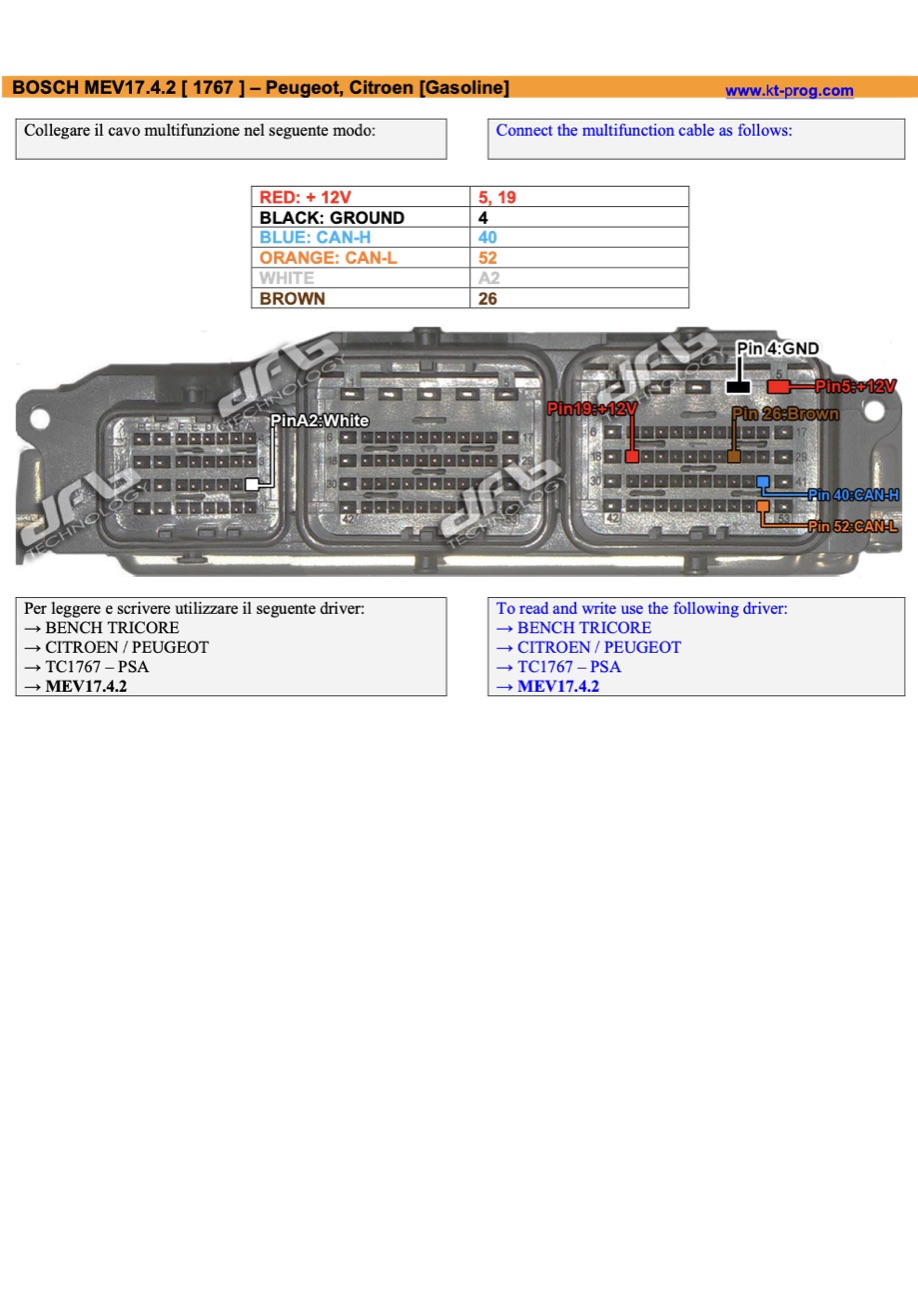

Podłączenie — BOSCH MEV17.4.2 [ 1767 ] – PEUGEOT, (BENCH)
Podłączenie — BOSCH MEV17.4.2 [ 1767 ] – PEUGEOT, (BENCH)

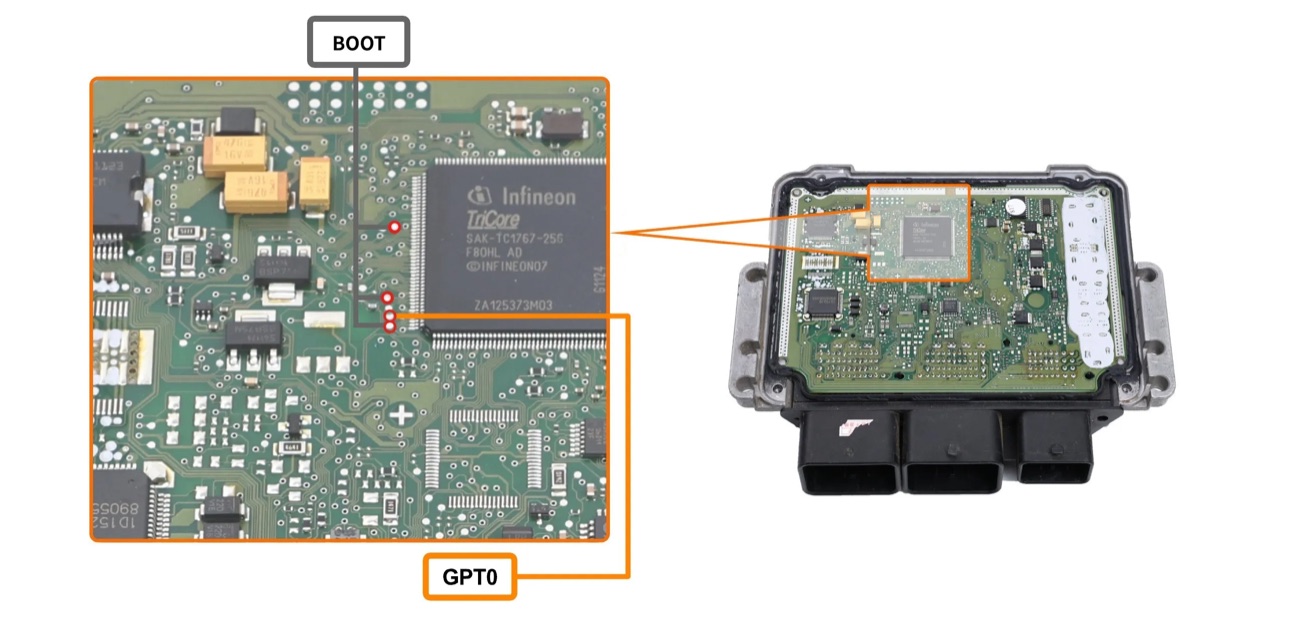

Podłączenie — BOOT TC1767 MEV17.4.2 2
Podłączenie — BOOT TC1767 MEV17.4.2 2

Podobne bloki

J34PCITROENDCM3.5CITROENEDC15C2CITROENEDC16C3CITROENME7.4.4CITROENME7.4.5CITROENMED17.4CITROEN
Ten sam producent lub rodzina — często mają zbliżony pinout i nośnik pamięci.
