ME7.8 — pinout złącza: +12V, Ground, K-Line

Dane modułu

Marka
PORSCHE
Producent sterownika
BOSCH
Nośnik / chip
producent nie podaje oznaczenia
Tryb pracy
BOOT
Źródło
lista ECM (OBDSTAR ECU MASTER)

Dostęp i sprzęt

BENCH
OBDSTAR ECU MASTER
zasilanie 12 V i adapter BENCH
· producent nie podaje oznaczenia pamięci — chip potwierdzamy przy module

Schemat połączenia

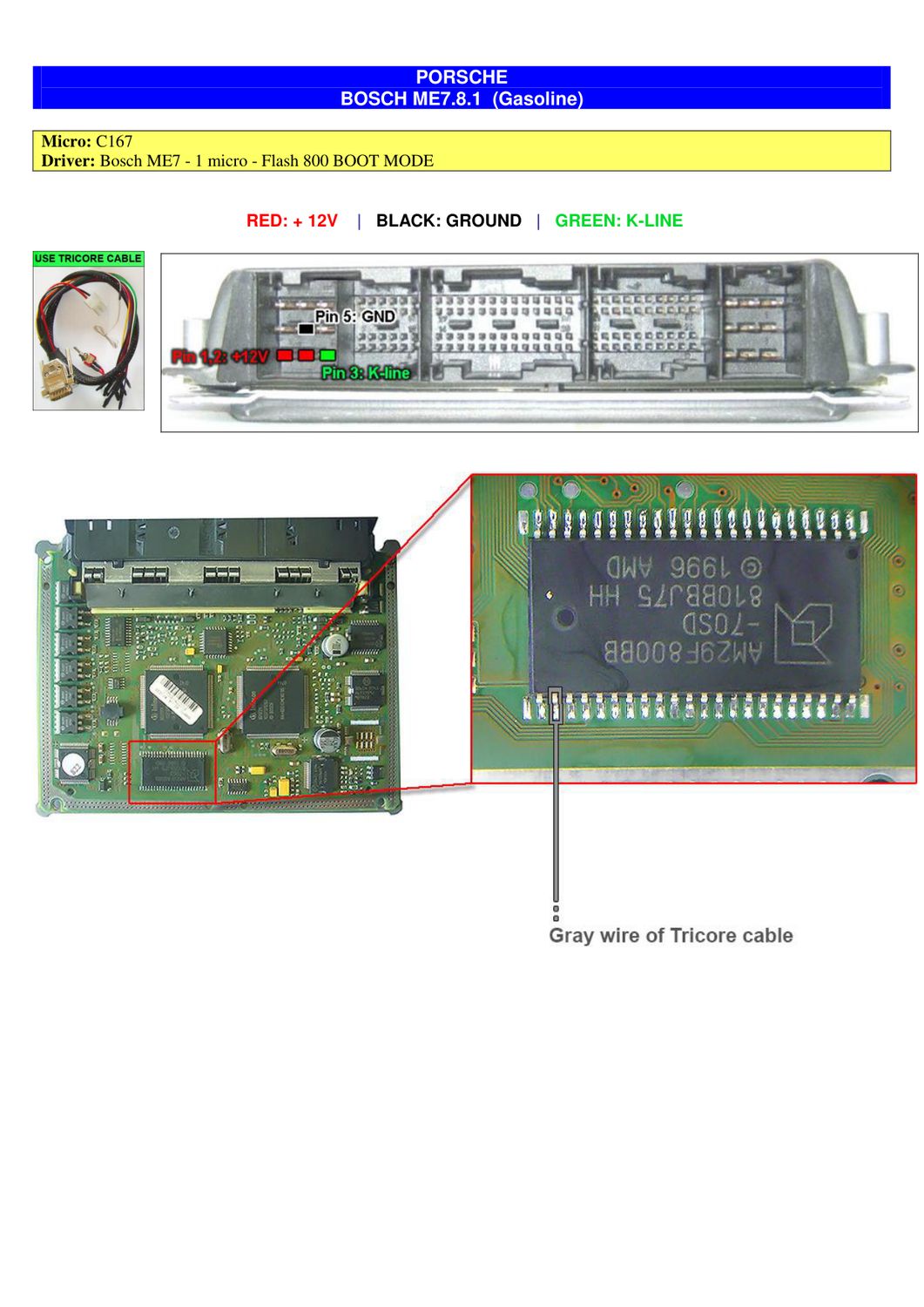

Schemat złącza — BOOTST10C167 BOSCH ME7.8.1 PORSCHE
Schemat złącza — BOOTST10C167 BOSCH ME7.8.1 PORSCHE
Przed podłączeniem sprawdź numery pinów w module.

Podłączenie na stole — numery pinów

12+12V13+12V63+12V3Ground71K-Line
Numery z legendy producenta; przed podaniem zasilania sprawdź je w module.

Procedura

  1. Zdejmujemy sterownik i podłączamy na stole (zasilanie 12 V + CAN/K-Line).
  2. Czytamy pamięć ME7.8 — OBDSTAR ECU MASTER, tryb BENCH/BOOT.
  3. Przygotowujemy plik: immo off / klon / korekta map — zależnie od zlecenia.
  4. Przeliczamy sumę kontrolną (CS) — bez tego sterownik nie wstanie.
  5. Zapisujemy przez OBDSTAR ECU MASTER i weryfikujemy odczytem kontrolnym.
  6. Montujemy w aucie, sprawdzamy komunikację i rozruch.

Zdjęcia

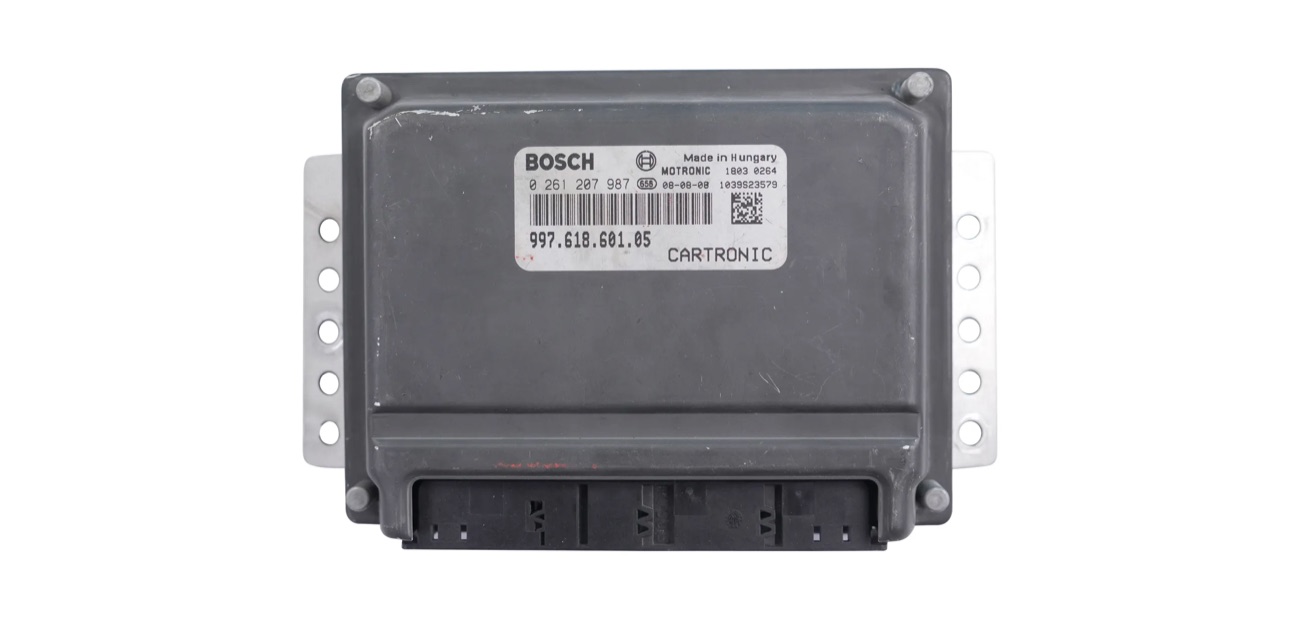

Blok — PORSCHE BOSCH ME7.8 ECU
Blok — PORSCHE BOSCH ME7.8 ECU

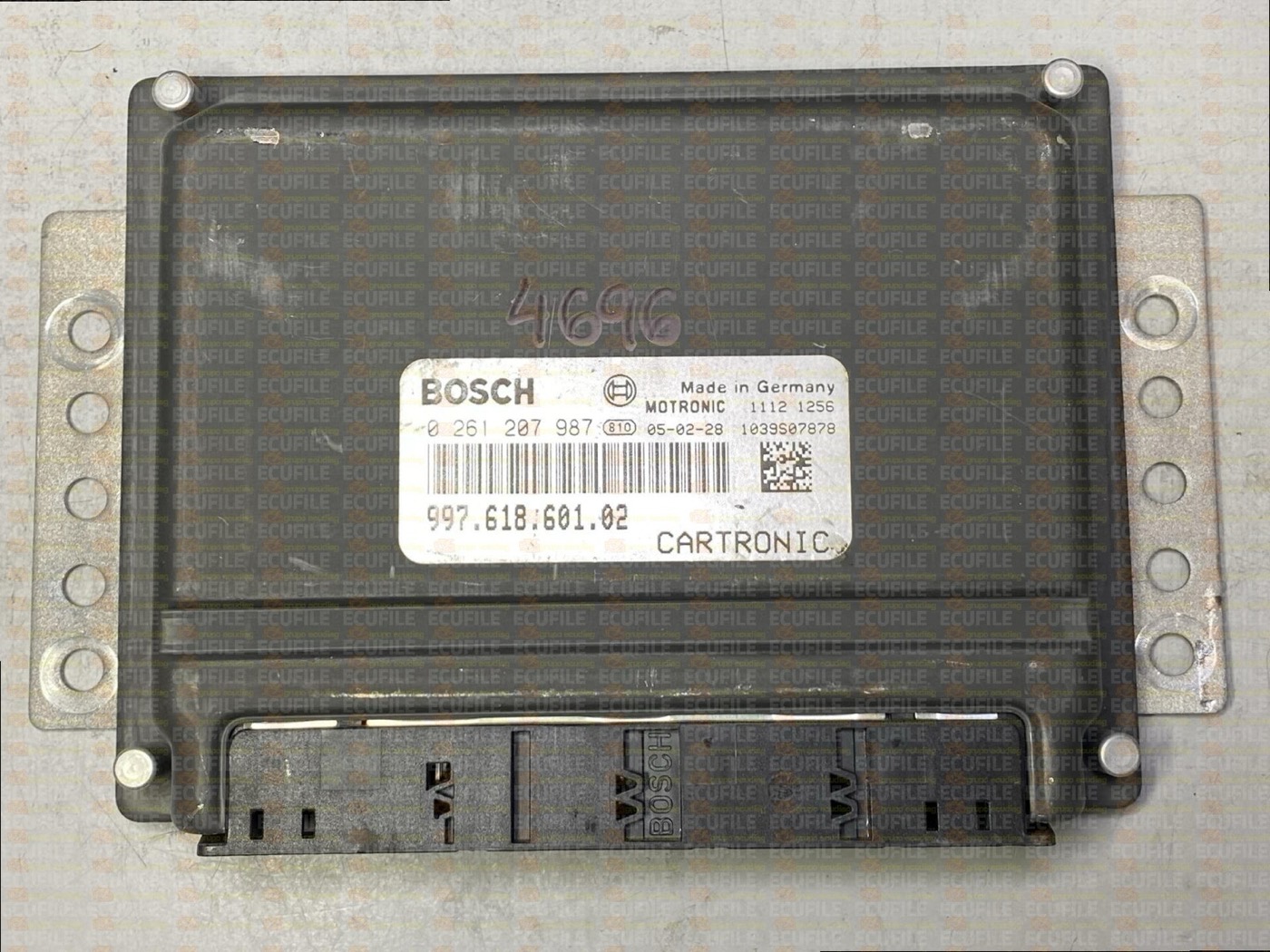

Blok — ME7.8
Blok — ME7.8
Podłączenie — PORSCHE BOSCH ME7.8 BOOT
Podłączenie — PORSCHE BOSCH ME7.8 BOOT
