ME17.5.26 — sterownik (SEAT)

Dane modułu

Marka
SEAT
Producent sterownika
BOSCH
Nośnik / chip
TC1724
Tryb pracy
BENCH
Adapter
P003/P003+/MP001
Odczyt
INT FLASH, INT EEPROM
Dodatkowo
CS · IMMO OFF · VIN
Źródło
lista ECM (OBDSTAR ECU MASTER)

Dostęp i sprzęt

BENCH / JTAG
OBDSTAR ECU MASTER · Xhorse Multi-Prog
adapter BENCH (P003/P003+/MP001) i zasilanie 12 V

Schemat połączenia

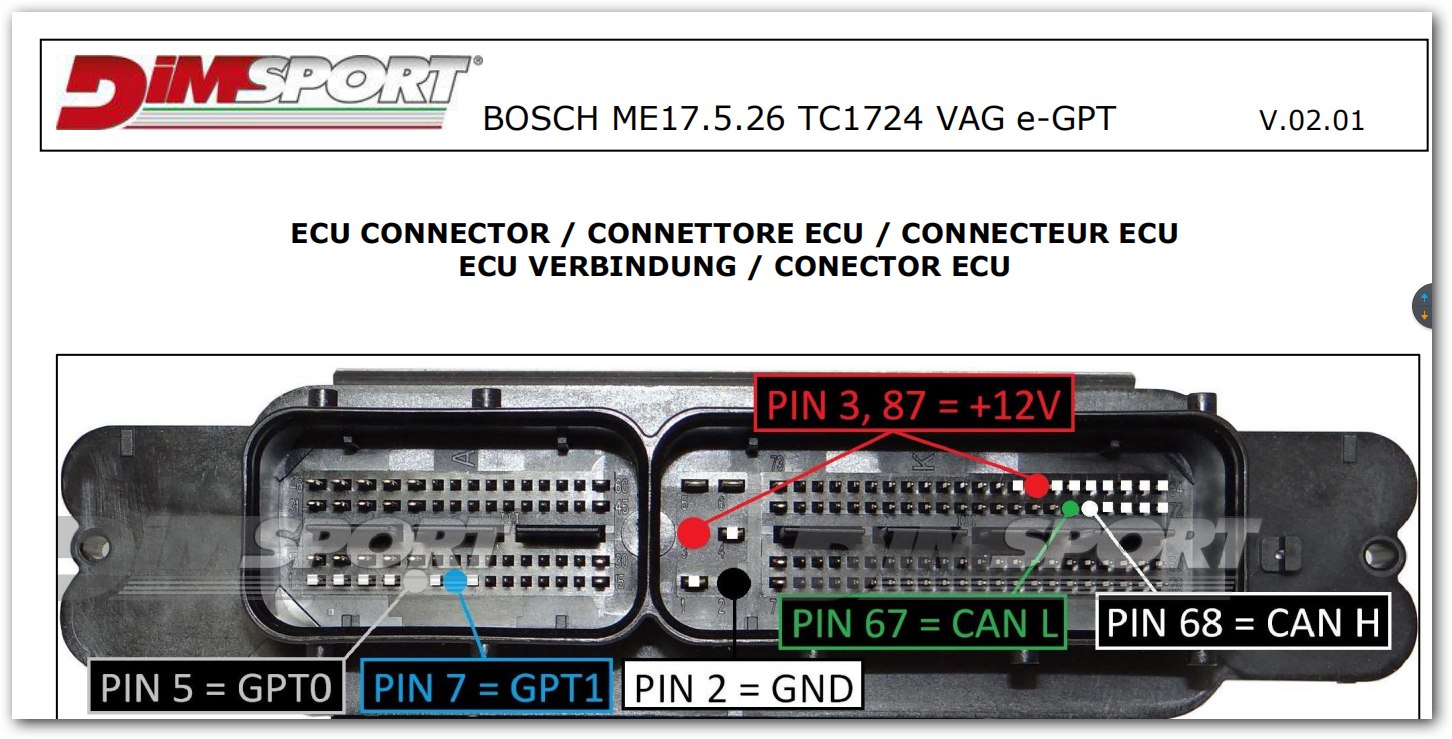

Schemat złącza — BOSCH ME17.5.26 TC1724 VAG e-GPT
Schemat złącza — BOSCH ME17.5.26 TC1724 VAG e-GPT
Przed podłączeniem sprawdź numery pinów w module.

Procedura

  1. Zdejmujemy sterownik i podłączamy na stole (zasilanie 12 V + CAN/K-Line).
  2. Czytamy pamięć TC1724 — OBDSTAR ECU MASTER, tryb BENCH/BOOT.
  3. Przygotowujemy plik: immo off / klon / korekta map — zależnie od zlecenia.
  4. Przeliczamy sumę kontrolną (CS) — bez tego sterownik nie wstanie.
  5. Zapisujemy przez OBDSTAR ECU MASTER i weryfikujemy odczytem kontrolnym.
  6. Montujemy w aucie, sprawdzamy komunikację i rozruch.

Zdjęcia

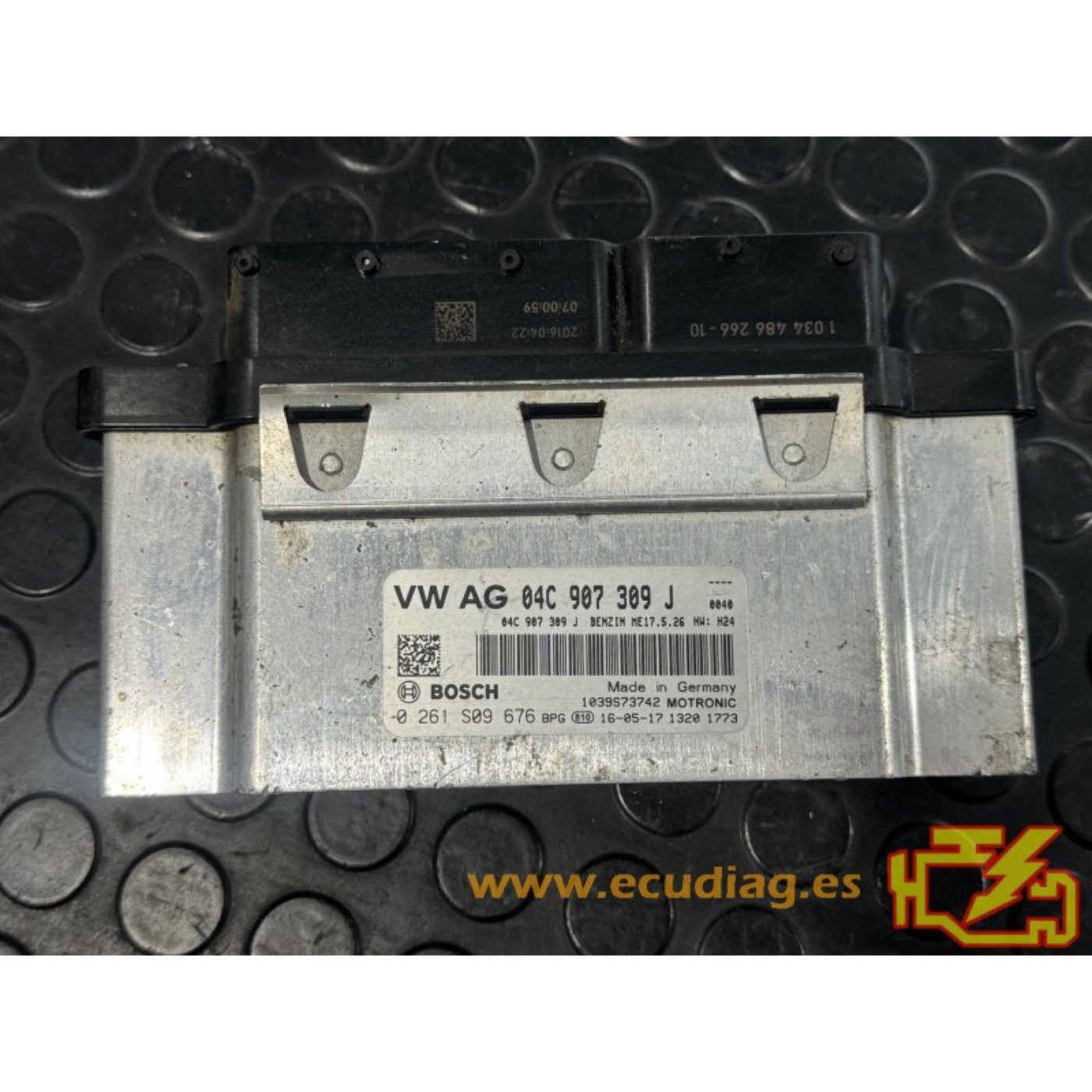

Blok — ME17.5.26
Blok — ME17.5.26
Adapter — TC1724 (VVDI PROG, wyprowadzenia chipu)
Adapter — TC1724 (VVDI PROG, wyprowadzenia chipu)

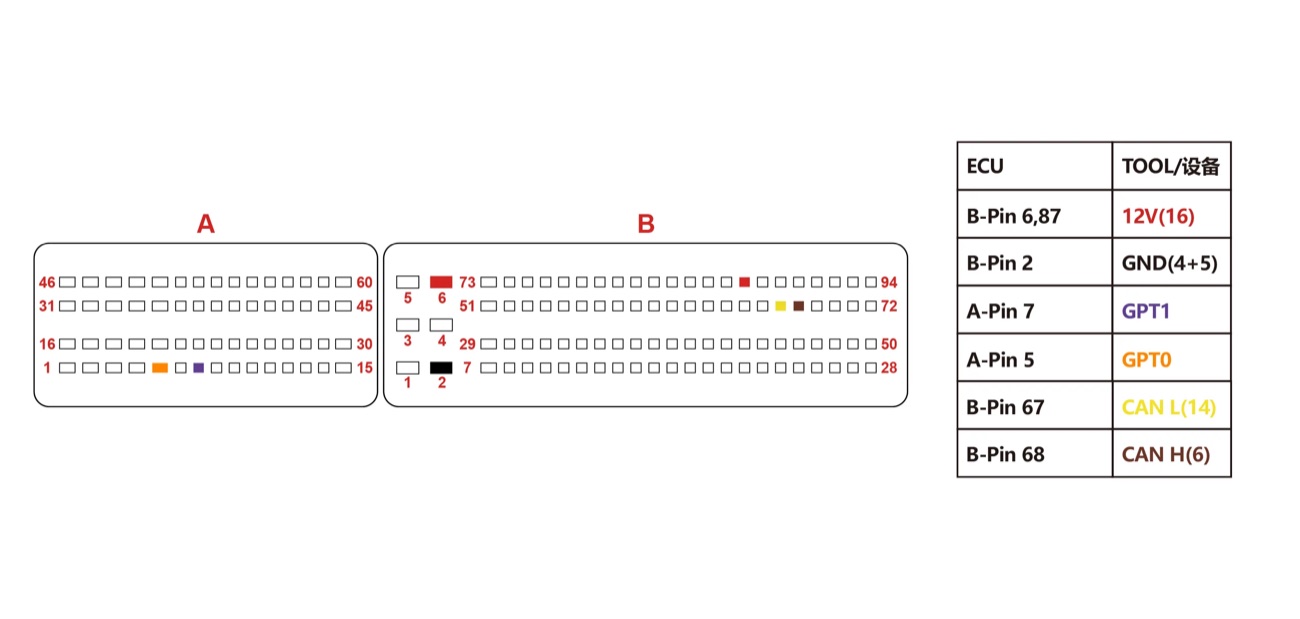

Podłączenie — BENCH TC1724 ME17.5.26 1
Podłączenie — BENCH TC1724 ME17.5.26 1

Podobne bloki

ME17.5SEATMED9.1SEATMED9.5SEATPCR2.1SEATEDC16U1SEATMED17.5SEATDCM6.2VSEATEDC16U31SEAT
Ten sam producent lub rodzina — często mają zbliżony pinout i nośnik pamięci.
