IAW 6LPB — sterownik (CITROEN)

Dane modułu

Marka
CITROEN
Producent sterownika
MAGNETI MARELLI
Nośnik / chip
ST10F280
Tryb pracy
BOOT
Adapter
P003/P003+/MP001
Odczyt
INT FLASH
Dodatkowo
CS
Źródło
lista ECM (OBDSTAR ECU MASTER)

Dostęp i sprzęt

BENCH / JTAG
OBDSTAR ECU MASTER · Xhorse Multi-Prog
adapter BENCH (P003/P003+/MP001) i zasilanie 12 V

Schemat połączenia

Schemat złącza — Marelli 6LPB - 6LPC
Schemat złącza — Marelli 6LPB - 6LPC
Przed podłączeniem sprawdź numery pinów w module.

Procedura

  1. Zdejmujemy sterownik i podłączamy na stole (zasilanie 12 V + CAN/K-Line).
  2. Czytamy pamięć ST10F280 — OBDSTAR ECU MASTER, tryb BENCH/BOOT.
  3. Przygotowujemy plik: immo off / klon / korekta map — zależnie od zlecenia.
  4. Przeliczamy sumę kontrolną (CS) — bez tego sterownik nie wstanie.
  5. Zapisujemy przez OBDSTAR ECU MASTER i weryfikujemy odczytem kontrolnym.
  6. Montujemy w aucie, sprawdzamy komunikację i rozruch.

Zdjęcia

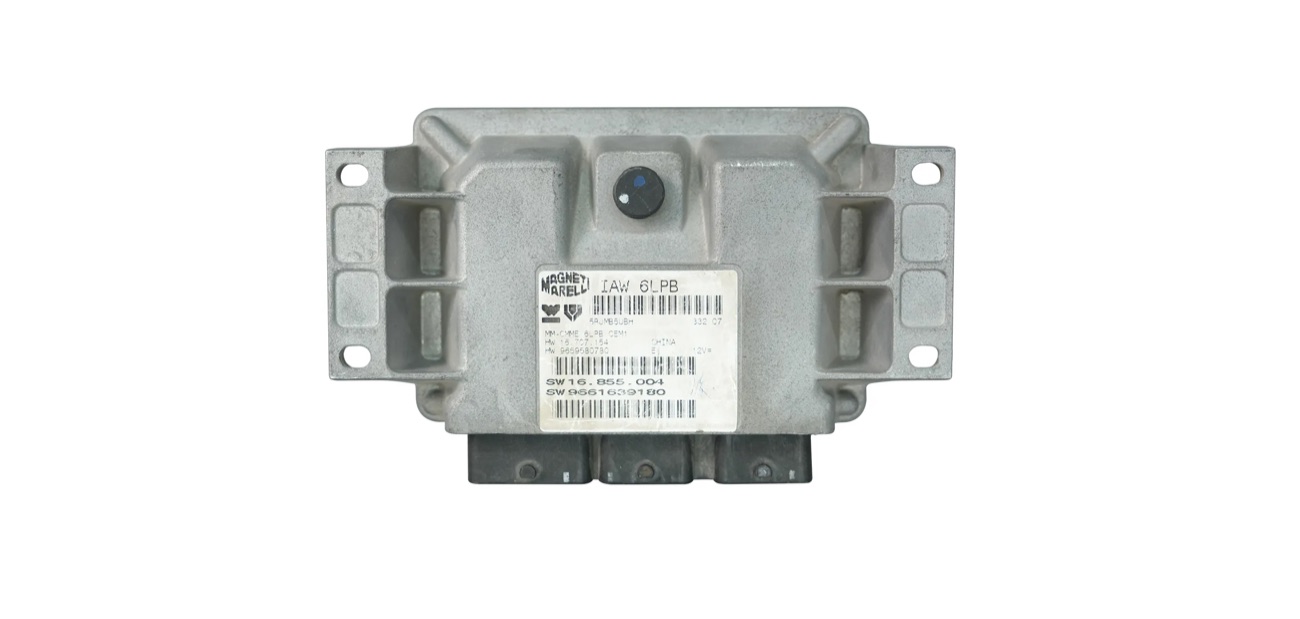

Blok — IAW6LPB ST10F280 ECU
Blok — IAW6LPB ST10F280 ECU

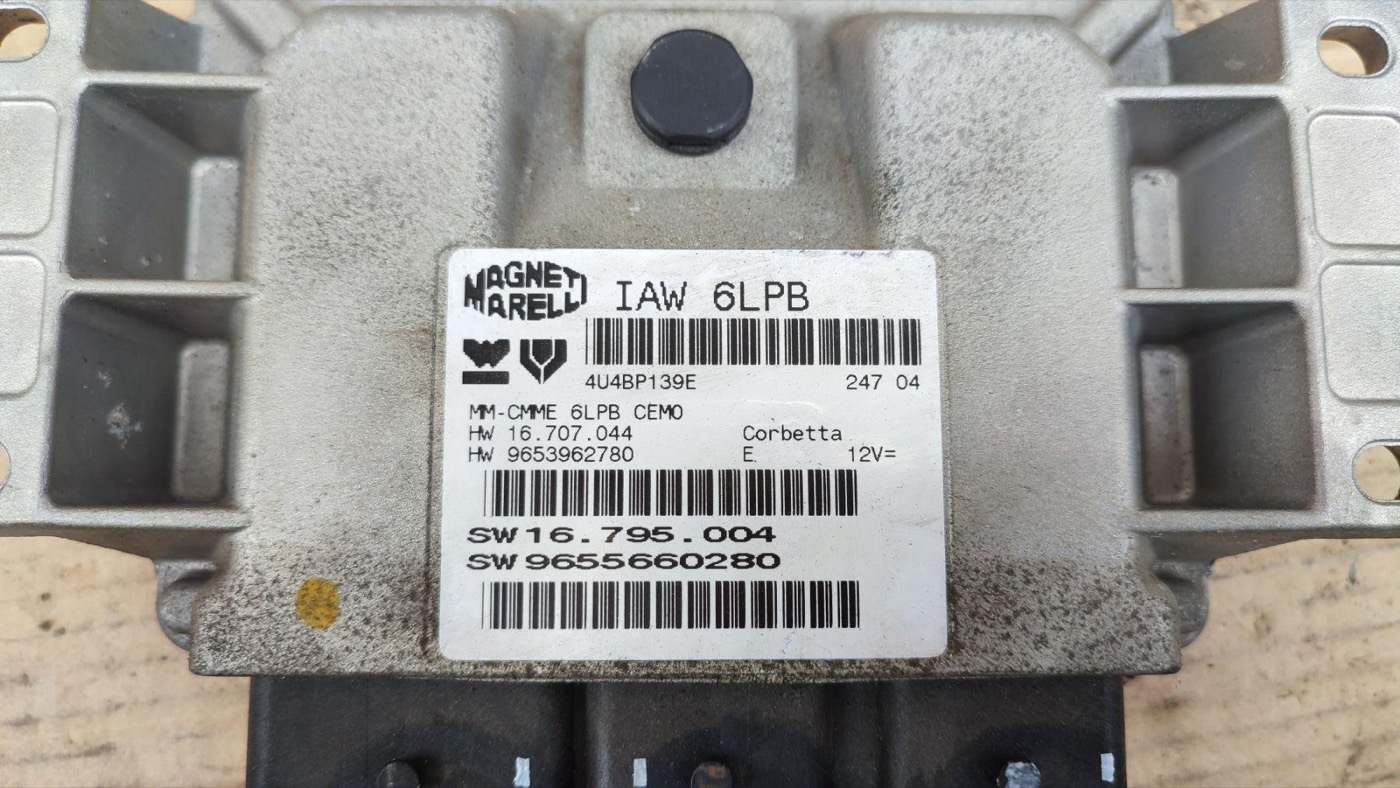

Blok — IAW 6LPB
Blok — IAW 6LPB

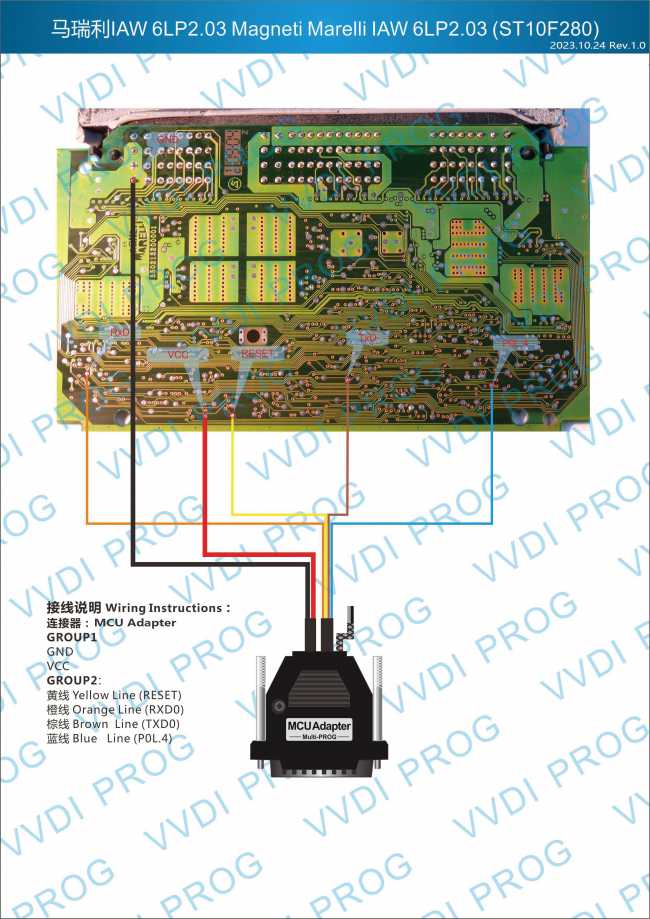

Adapter — ST10F280 (VVDI PROG, wyprowadzenia chipu)
Adapter — ST10F280 (VVDI PROG, wyprowadzenia chipu)
