EMS24XX — sterownik (FORD)

Dane modułu

Marka
FORD
Producent sterownika
CONTINENTAL/SIEMENS/VDO
Nośnik / chip
TC1791S
Tryb pracy
BENCH
Adapter
P004/P003/P003+/MP001
Odczyt
INT FLASH, INT EEPROM
Dodatkowo
CS
Źródło
lista ECM (OBDSTAR ECU MASTER)

Dostęp i sprzęt

BENCH / JTAG
OBDSTAR ECU MASTER
adapter BENCH (P003/P003+/MP001) i zasilanie 12 V

Schemat połączenia

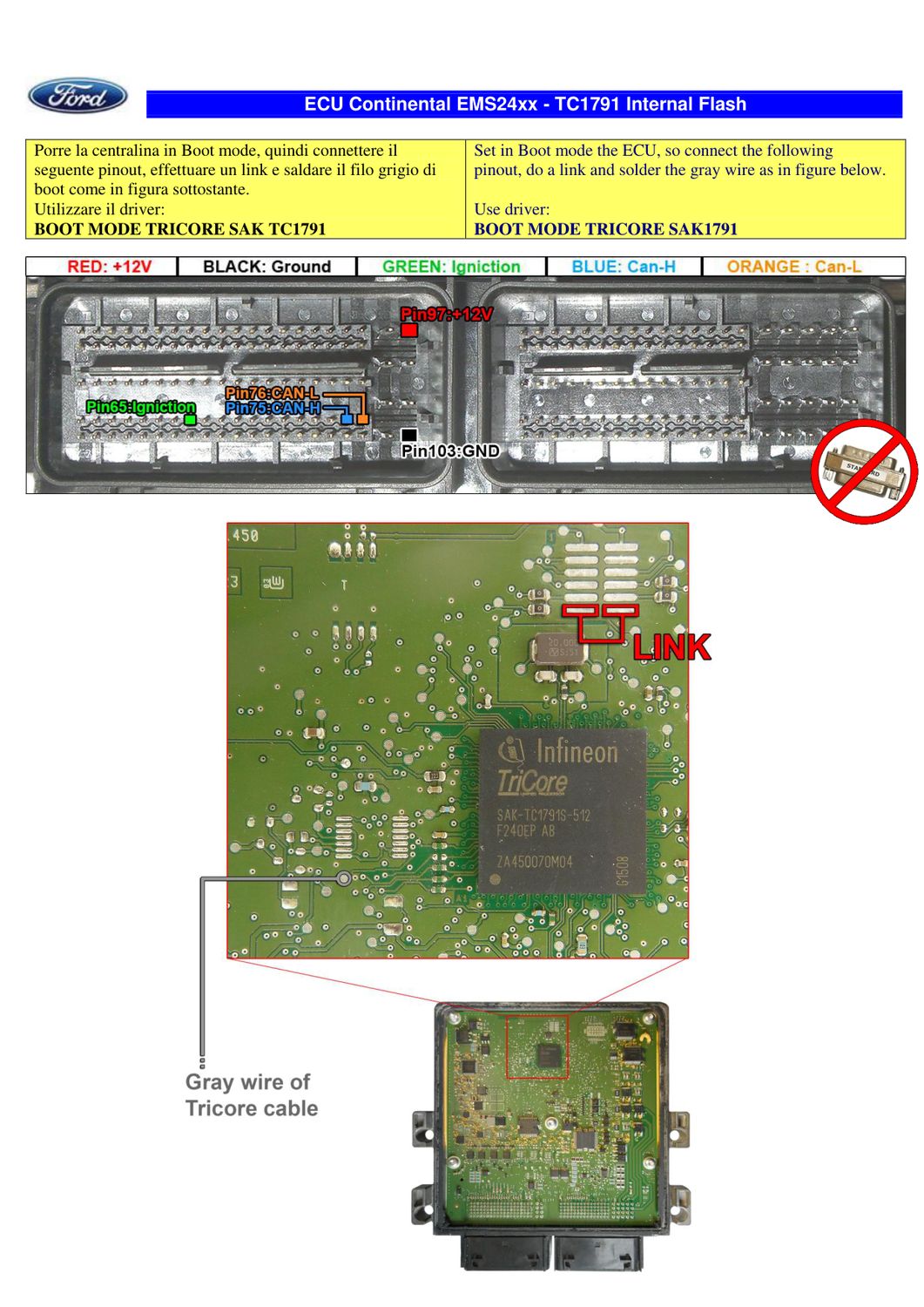

Schemat złącza — TRICORE FORD EMS24xx 1791 INTFLASH
Schemat złącza — TRICORE FORD EMS24xx 1791 INTFLASH
Przed podłączeniem sprawdź numery pinów w module.

Podłączenie na stole — numery pinów

A-65+12VA-75CAN HighA-76CAN LowA-97+12VA-103Ground
Numery z legendy producenta; przed podaniem zasilania sprawdź je w module.

Procedura

  1. Zdejmujemy sterownik i podłączamy na stole (zasilanie 12 V + CAN/K-Line).
  2. Czytamy pamięć TC1791S — OBDSTAR ECU MASTER, tryb BENCH/BOOT.
  3. Przygotowujemy plik: immo off / klon / korekta map — zależnie od zlecenia.
  4. Przeliczamy sumę kontrolną (CS) — bez tego sterownik nie wstanie.
  5. Zapisujemy przez OBDSTAR ECU MASTER i weryfikujemy odczytem kontrolnym.
  6. Montujemy w aucie, sprawdzamy komunikację i rozruch.

Zdjęcia

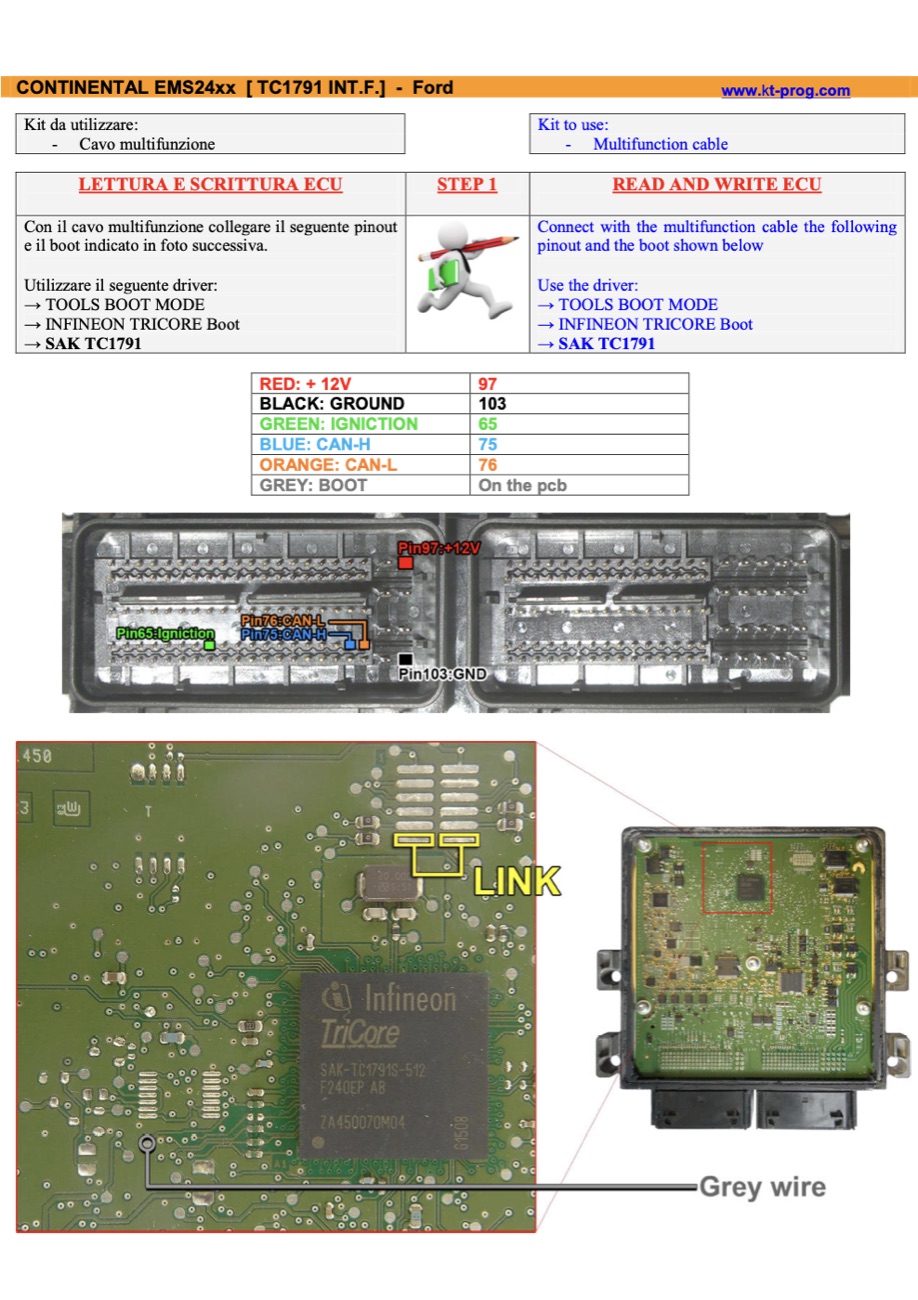

Podłączenie — CONTINENTAL EMS24XX [ TC1791 INT.F.] (TRICORE)
Podłączenie — CONTINENTAL EMS24XX [ TC1791 INT.F.] (TRICORE)

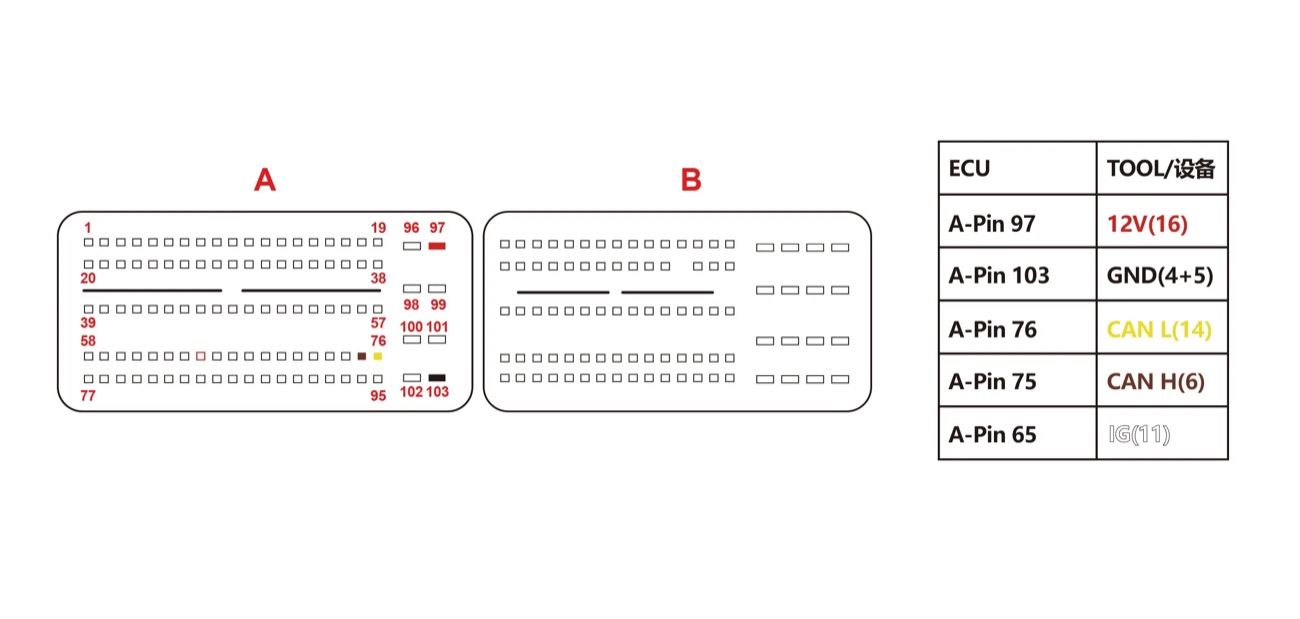

Podłączenie — BENCH EMS24XX
Podłączenie — BENCH EMS24XX
