EMS2.3 — moduł (VOLVO)

Ciężarowe ECM

Dane modułu

Marka
VOLVO
Nośnik / chip
MPC5674+25LC128
Tryb pracy
BENCH/JTAG
Adapter
C4-10
Odczyt
INT FLASH, EXT EEPROM
Dodatkowo
CS
Źródło
lista Ciężarowe ECM (OBDSTAR ECU MASTER)

Dostęp i sprzęt

BENCH / JTAG
OBDSTAR ECU MASTER · Xhorse Multi-Prog
adapter BENCH (P003/P003+/MP001) i zasilanie 12 V

Schemat połączenia

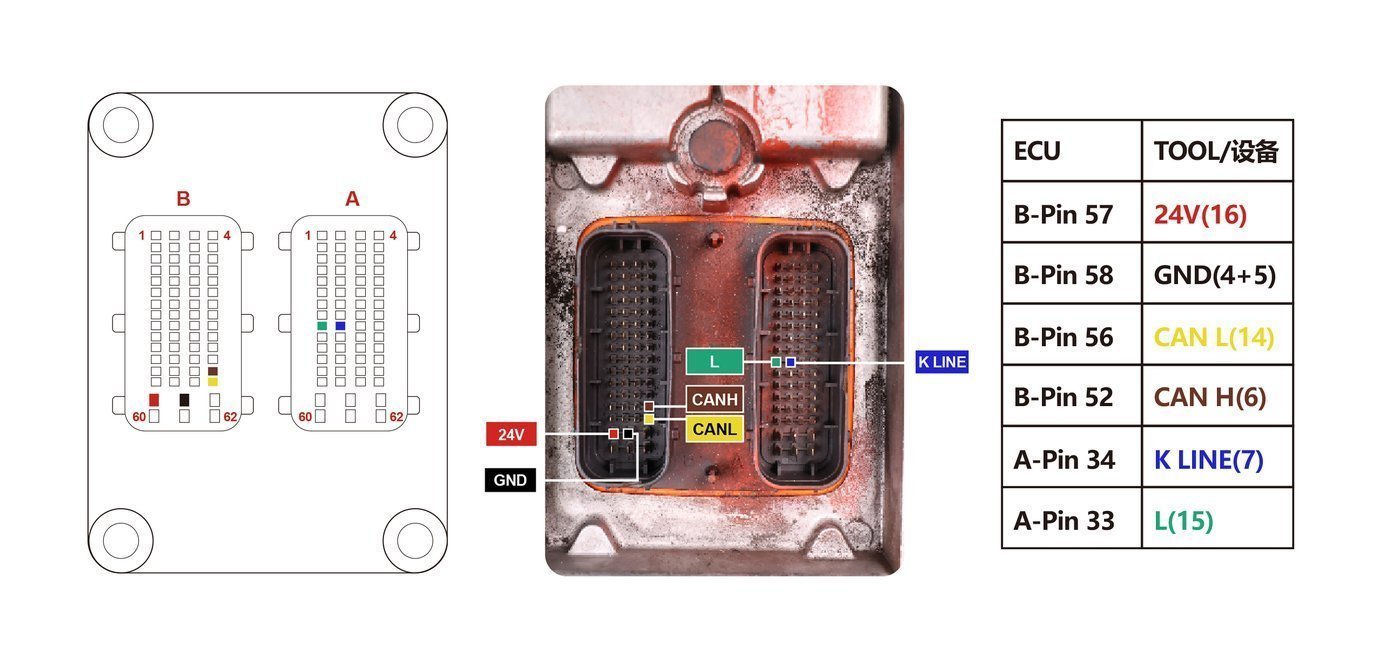

Schemat złącza — VOLVO EMS2.3
Schemat złącza — VOLVO EMS2.3
Przed podłączeniem sprawdź numery pinów w module.

Procedura

  1. Identyfikujemy moduł po numerze i pamięci (MPC5674+25LC128).
  2. Czytamy pamięć: OBDSTAR ECU MASTER, tryb BENCH
  3. Modyfikujemy dane (crash / immo / konfiguracja).
  4. Przeliczamy sumę kontrolną i zapisujemy.
  5. Test na stole lub w aucie.

Zdjęcia

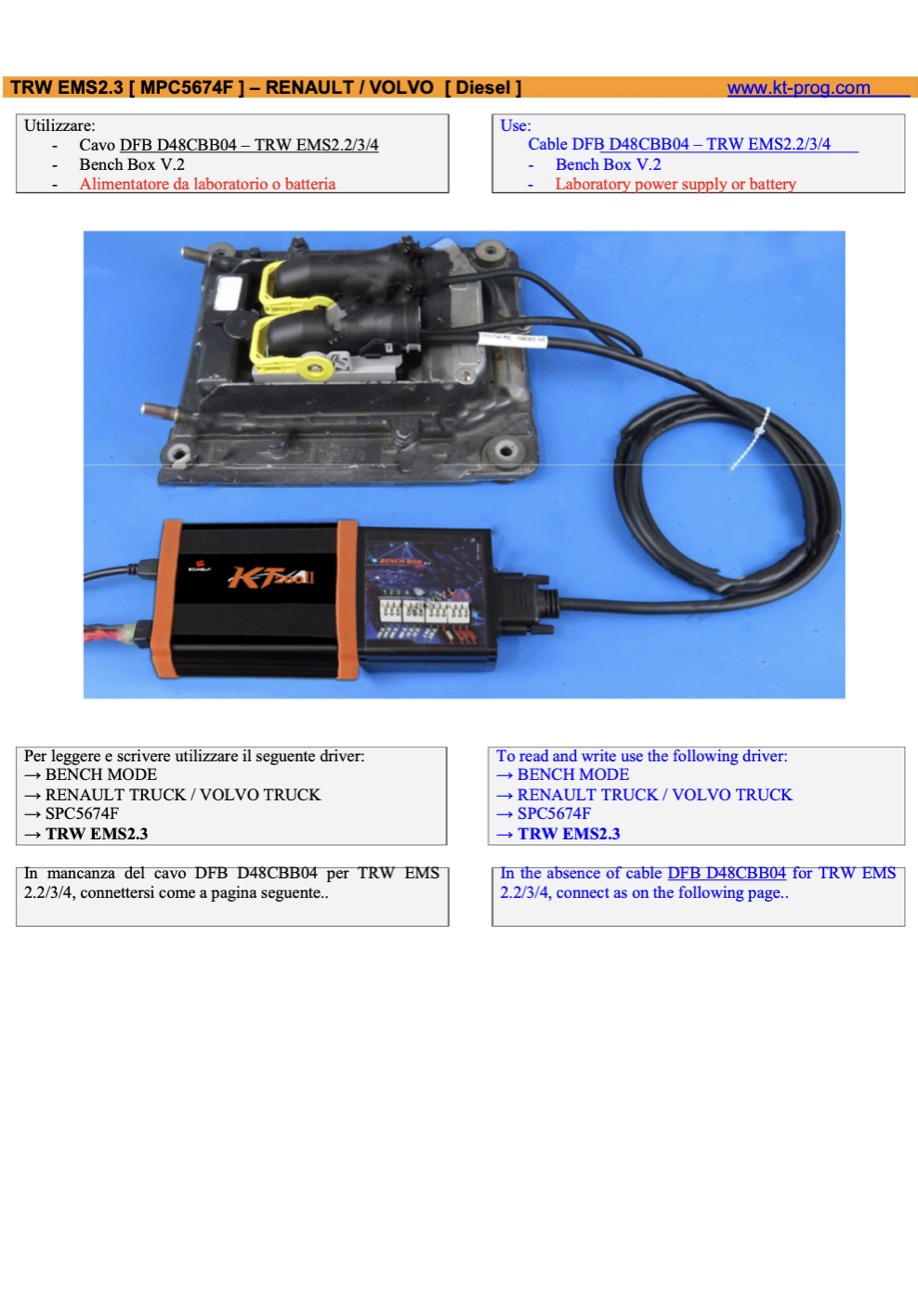

Podłączenie — TRW EMS2.3 [ MPC5674F ] – RENAULT / (BENCH)
Podłączenie — TRW EMS2.3 [ MPC5674F ] – RENAULT / (BENCH)
