AWF21(AG91) — moduł (FORD)

Skrzynie

Dane modułu

Marka
FORD
Nośnik / chip
SH7058S+95640
Tryb pracy
BENCH
Adapter
MP001/P003/P003+/P004
Odczyt
INT FLASH, EXT EEPROM
Dodatkowo
CS
Źródło
lista Skrzynie (OBDSTAR ECU MASTER)

Dostęp i sprzęt

BENCH / JTAG
OBDSTAR ECU MASTER · Xhorse Multi-Prog
adapter BENCH (P003/P003+/MP001) i zasilanie 12 V

Schemat połączenia

Schemat złącza — AF40-6/AWF21/AW55/TF-80SC — PCMflash 94, s.4
Schemat złącza — AF40-6/AWF21/AW55/TF-80SC — PCMflash 94, s.4
Przed podłączeniem sprawdź numery pinów w module.

Procedura

  1. Identyfikujemy moduł po numerze i pamięci (SH7058S+95640).
  2. Czytamy pamięć: OBDSTAR ECU MASTER, tryb BENCH
  3. Modyfikujemy dane (crash / immo / konfiguracja).
  4. Przeliczamy sumę kontrolną i zapisujemy.
  5. Test na stole lub w aucie.

Zdjęcia

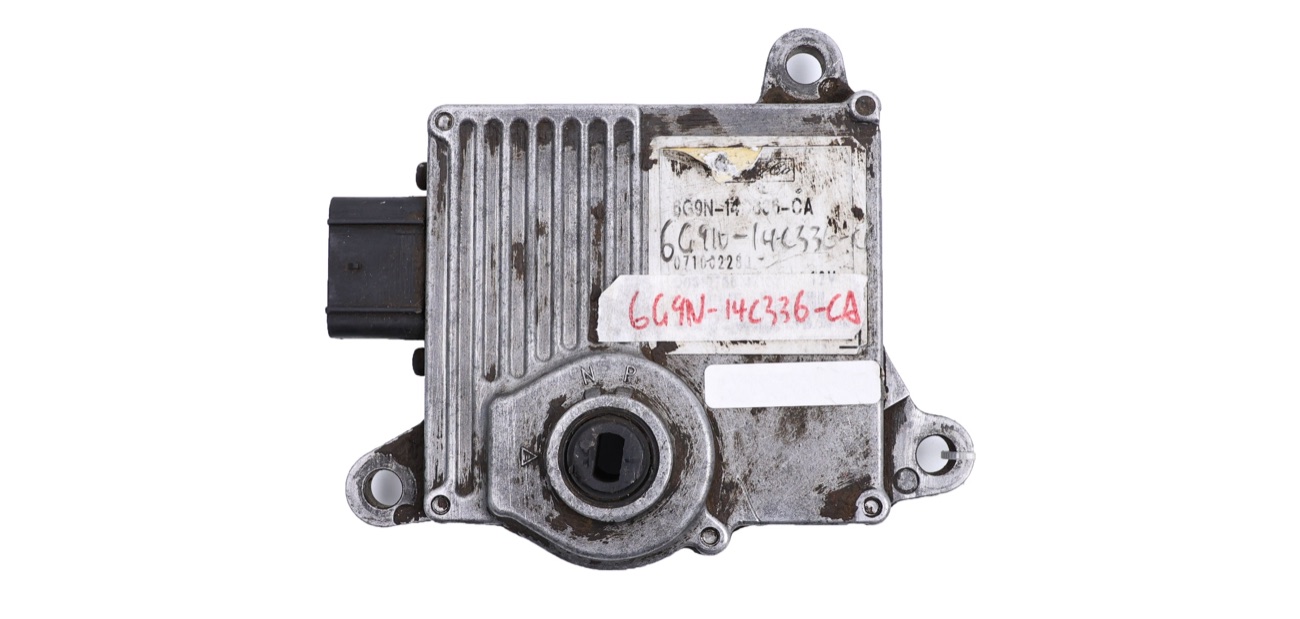

Blok — AWF21 6G9N
Blok — AWF21 6G9N

Podobne bloki · SKRZYNIE

AWF21(6G9N)FORDAWF21(7G9N)FORDAWF21(BJ32)FORDEASYTRONICFORDDPS6FORDMPS6FORDMPS6 GEN3FORD6T70FORD
Ten sam producent lub rodzina — często mają zbliżony pinout i nośnik pamięci.
