EGC4 — moduł (SCANIA)

Ciężarowe ECM

Dane modułu

Marka
SCANIA
Nośnik / chip
TC1797
Tryb pracy
BOOT/BENCH
Odczyt
INT FLASH, INT EEPROM
Dodatkowo
CS
Źródło
lista Ciężarowe ECM (OBDSTAR ECU MASTER)

Dostęp i sprzęt

BENCH / JTAG
OBDSTAR ECU MASTER · Xhorse Multi-Prog
adapter BENCH (P003/P003+/MP001) i zasilanie 12 V

Schemat połączenia

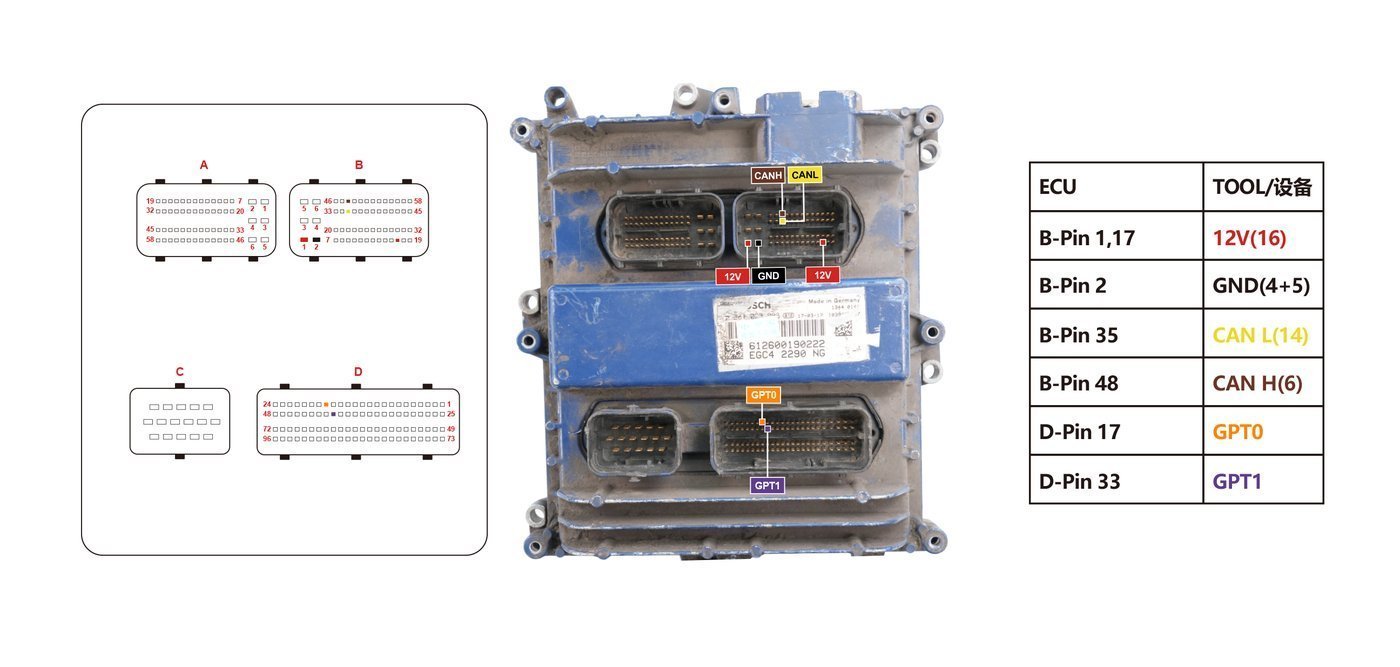

Schemat złącza — BOSCH EGC4 TC1797 BENCH 1
Schemat złącza — BOSCH EGC4 TC1797 BENCH 1
Przed podłączeniem sprawdź numery pinów w module.

Procedura

  1. Identyfikujemy moduł po numerze i pamięci (TC1797).
  2. Czytamy pamięć: OBDSTAR ECU MASTER, tryb BENCH
  3. Modyfikujemy dane (crash / immo / konfiguracja).
  4. Przeliczamy sumę kontrolną i zapisujemy.
  5. Test na stole lub w aucie.

Zdjęcia

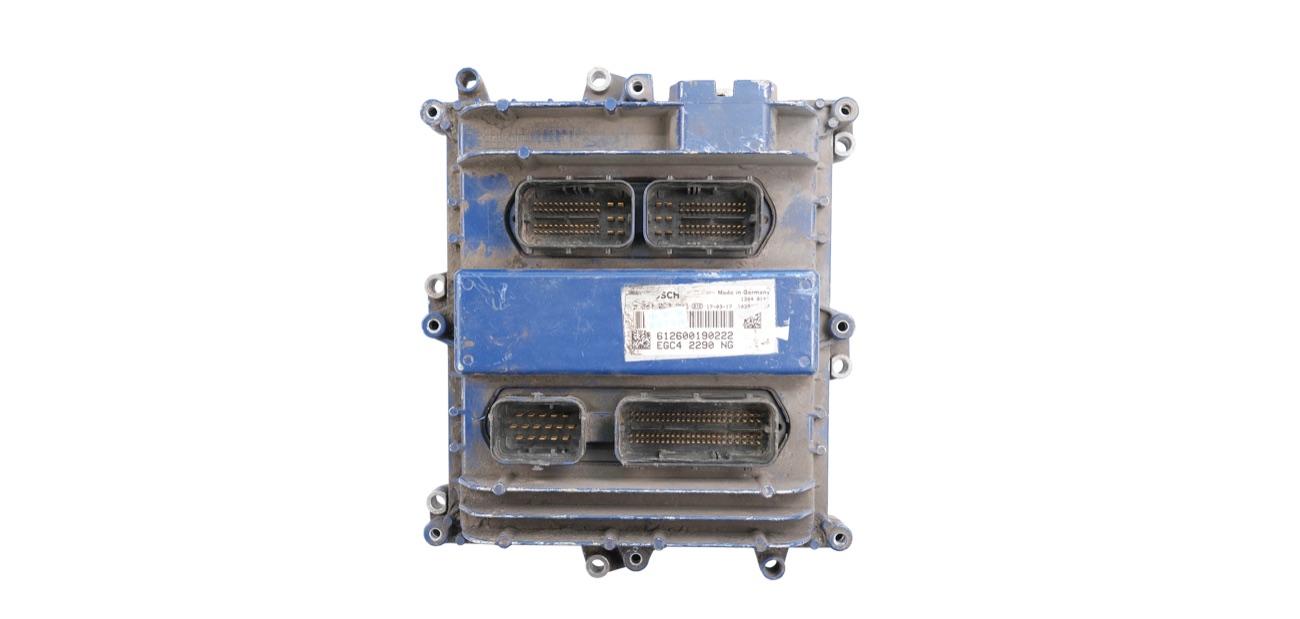

Blok — BOSCH EGC4 TC1797 ECU
Blok — BOSCH EGC4 TC1797 ECU
Adapter — TC1797 (VVDI PROG, wyprowadzenia chipu)
Adapter — TC1797 (VVDI PROG, wyprowadzenia chipu)

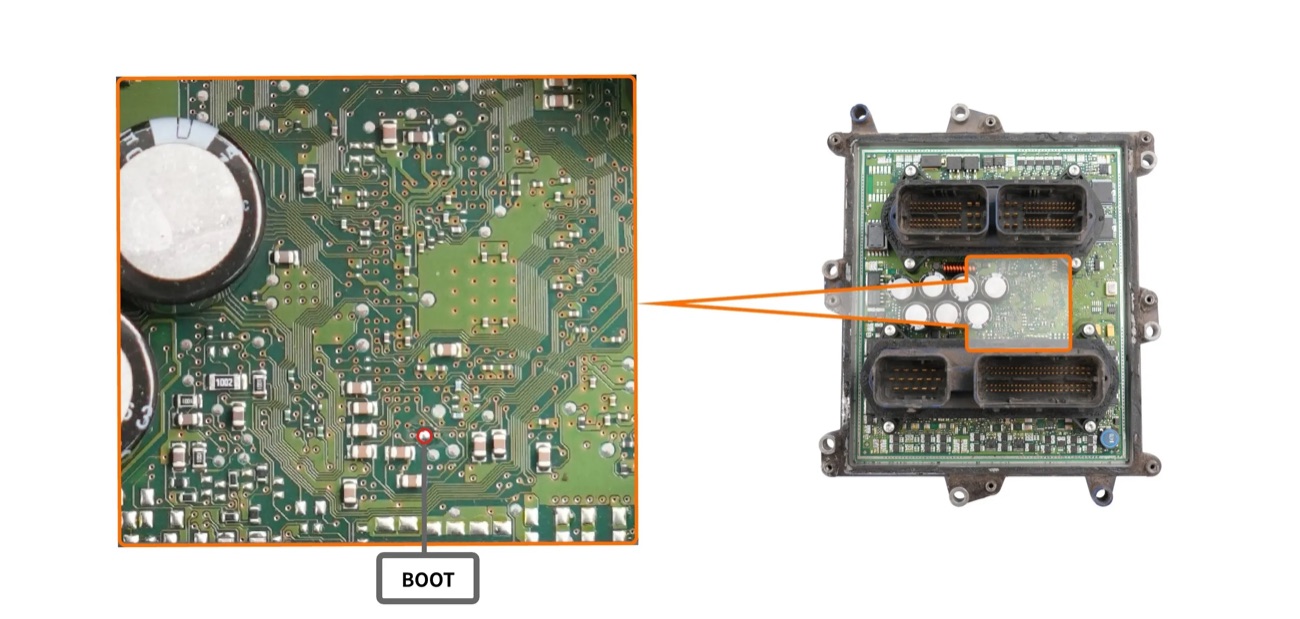

Podłączenie — BOSCH EGC4 TC1797 BOOT
Podłączenie — BOSCH EGC4 TC1797 BOOT
