COO7 — moduł (SCANIA)

Ciężarowe BCM

Dane modułu

Marka
SCANIA
Nośnik / chip
MPC5554+95256
Tryb pracy
BENCH/JTAG
Adapter
C4-10
Odczyt
INT FLASH, EXT EEPROM
Dodatkowo
CS
Źródło
lista Ciężarowe BCM (OBDSTAR ECU MASTER)

Dostęp i sprzęt

BENCH / JTAG
OBDSTAR ECU MASTER · Xhorse Multi-Prog
adapter BENCH (P003/P003+/MP001) i zasilanie 12 V

Schemat połączenia

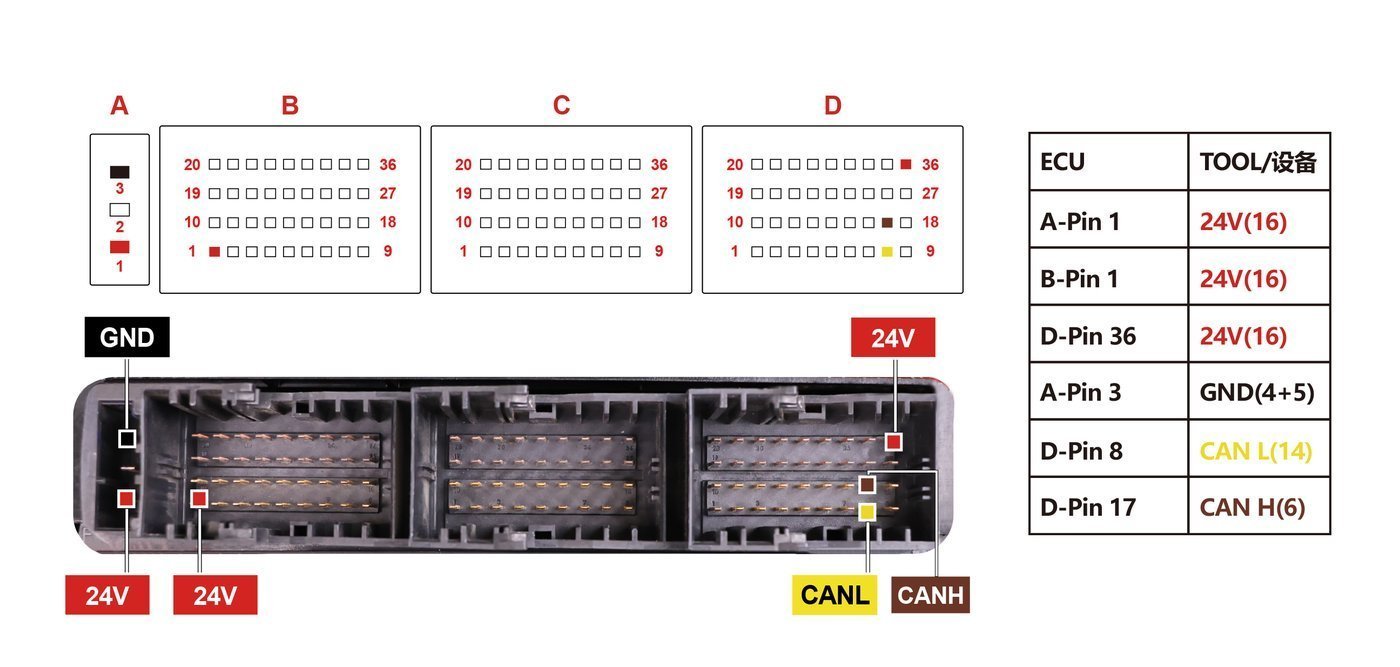

Schemat złącza — SCANIA COO7 1
Schemat złącza — SCANIA COO7 1
Przed podłączeniem sprawdź numery pinów w module.

Procedura

  1. Identyfikujemy moduł po numerze i pamięci (MPC5554+95256).
  2. Czytamy pamięć: OBDSTAR ECU MASTER, tryb BENCH
  3. Modyfikujemy dane (crash / immo / konfiguracja).
  4. Przeliczamy sumę kontrolną i zapisujemy.
  5. Test na stole lub w aucie.

Zdjęcia

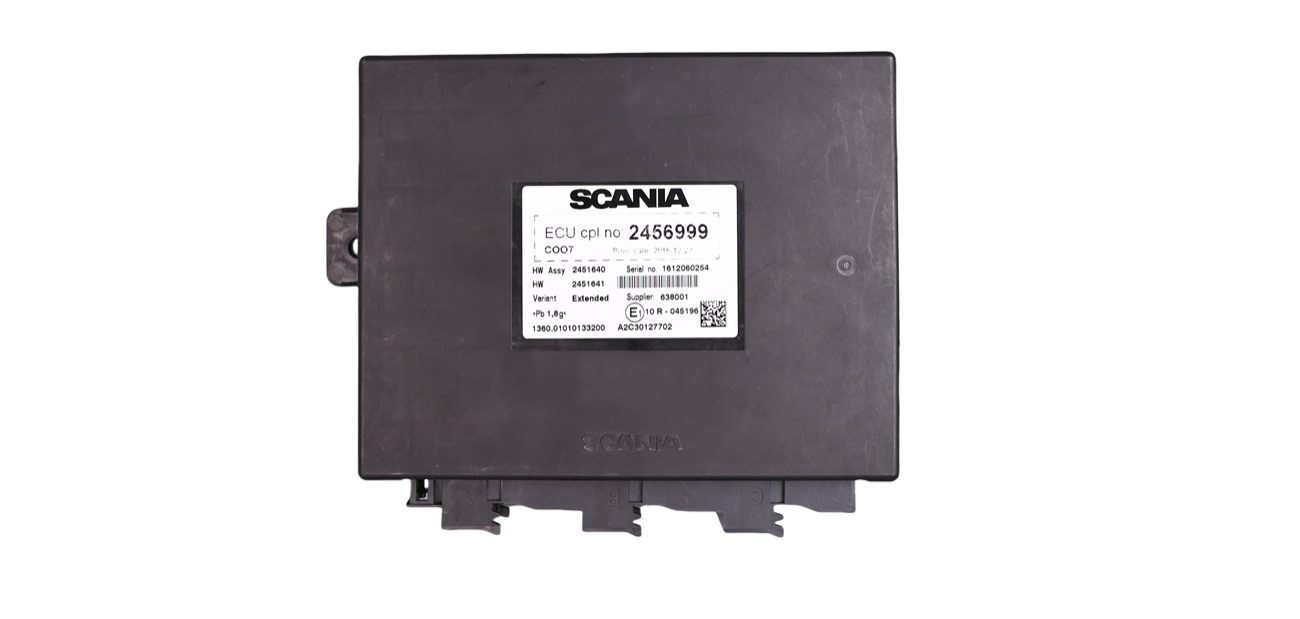

Blok — SCANIA COO7
Blok — SCANIA COO7

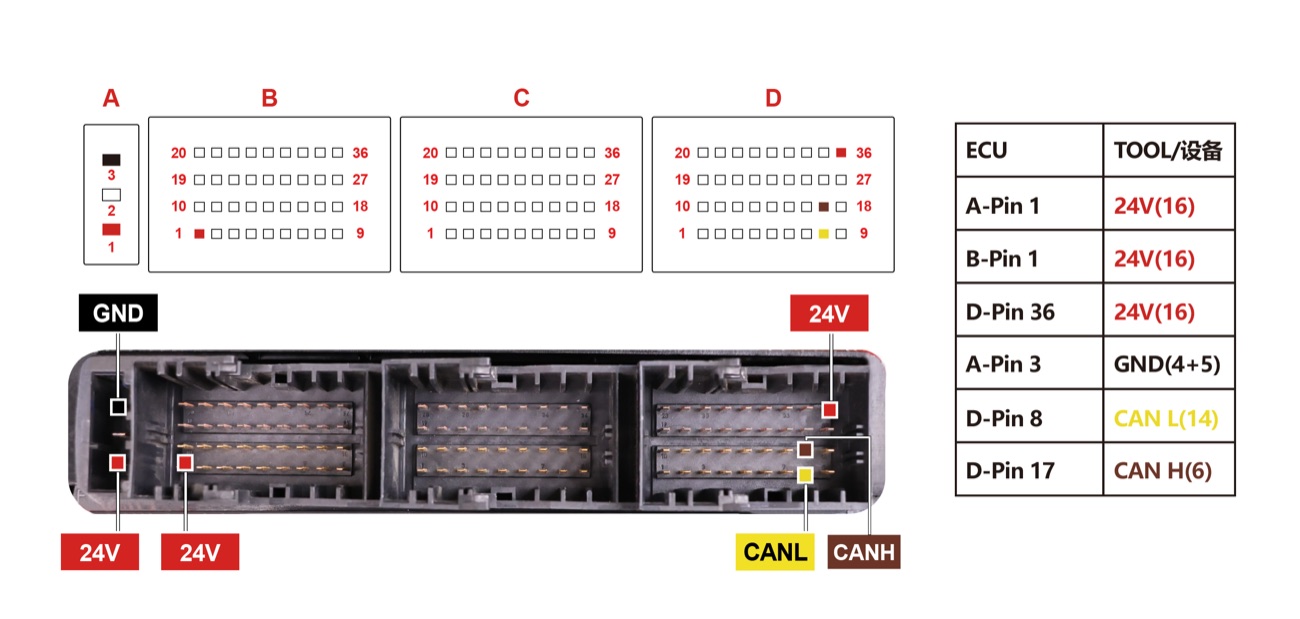

Schemat — SCANIA COO7 1
Schemat — SCANIA COO7 1

Podobne bloki · CIĘŻAROWE BCM

EGC4SCANIACM2350SCANIAEMS EMD1SCANIAEMS S7SCANIAEMS S8SCANIAEMS S6SCANIACOO8SCANIAEEC3SCANIA
Ten sam producent lub rodzina — często mają zbliżony pinout i nośnik pamięci.
