EDC17C61 — sterownik (MAHINDRA)

Dane modułu

Marka
MAHINDRA
Producent sterownika
BOSCH
Nośnik / chip
TC1724
Tryb pracy
BENCH
Adapter
P003/P003+/MP001
Odczyt
INT FLASH, INT EEPROM
Dodatkowo
CS
Źródło
lista ECM (OBDSTAR ECU MASTER)

Dostęp i sprzęt

BENCH / JTAG
OBDSTAR ECU MASTER · Xhorse Multi-Prog
adapter BENCH (P003/P003+/MP001) i zasilanie 12 V

Schemat połączenia

Schemat złącza — BENCHMODE EDC17C61 TC1724 MAHINDRA
Schemat złącza — BENCHMODE EDC17C61 TC1724 MAHINDRA
Przed podłączeniem sprawdź numery pinów w module.

Podłączenie na stole — numery pinów

4+12V26+12V1Ground28CAN High27CAN Low78GPT181GPT2
Numery z legendy producenta; przed podaniem zasilania sprawdź je w module.

Procedura

  1. Zdejmujemy sterownik i podłączamy na stole (zasilanie 12 V + CAN/K-Line).
  2. Czytamy pamięć TC1724 — OBDSTAR ECU MASTER, tryb BENCH/BOOT.
  3. Przygotowujemy plik: immo off / klon / korekta map — zależnie od zlecenia.
  4. Przeliczamy sumę kontrolną (CS) — bez tego sterownik nie wstanie.
  5. Zapisujemy przez OBDSTAR ECU MASTER i weryfikujemy odczytem kontrolnym.
  6. Montujemy w aucie, sprawdzamy komunikację i rozruch.

Zdjęcia

Blok — BENCH EDC17 YCECU A38
Blok — BENCH EDC17 YCECU A38
Płytka — EDC17
Płytka — EDC17

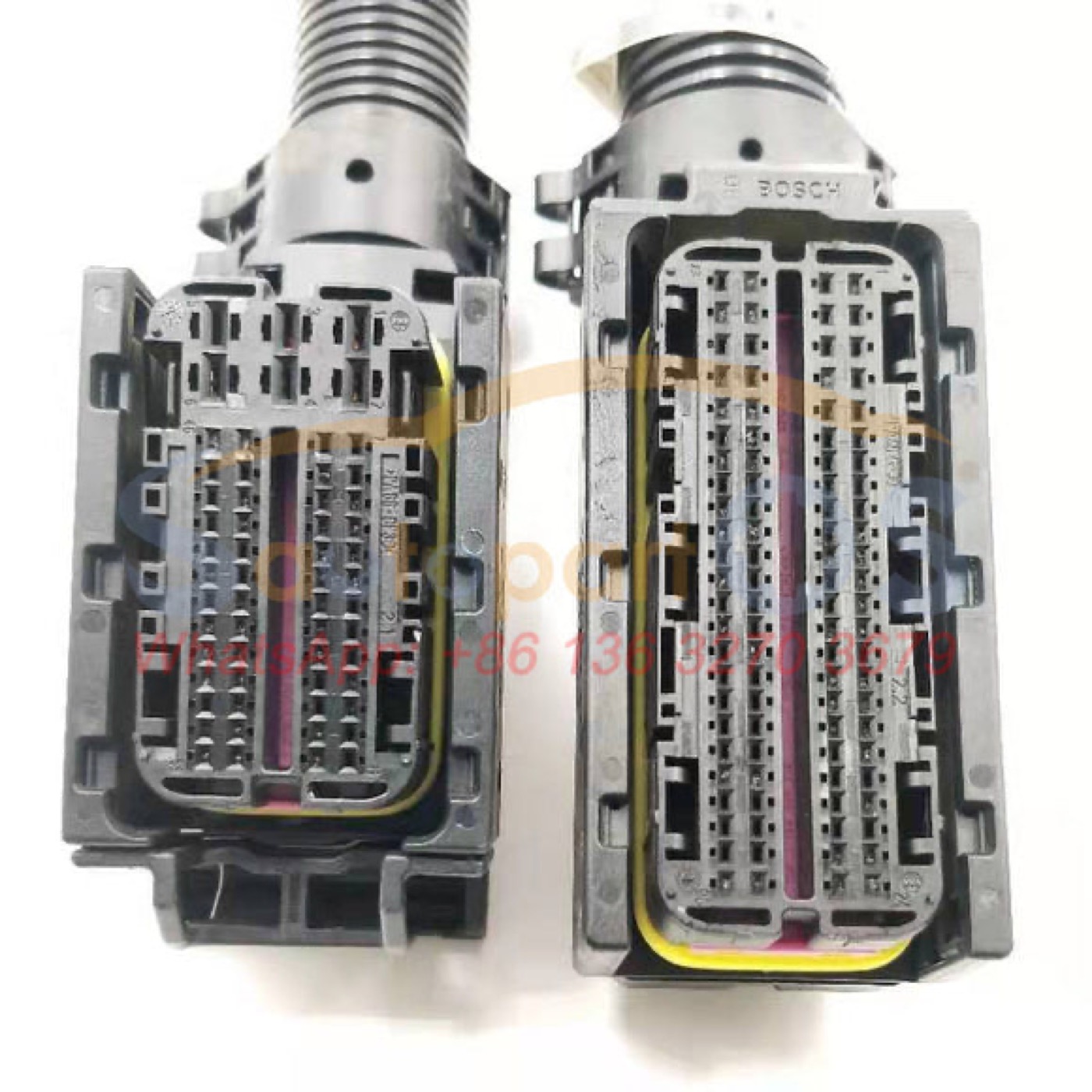

Złącze — EDC17
Złącze — EDC17
