EDC16C39 — sterownik (ALFA ROMEO)

Dane modułu

Marka
ALFA ROMEO
Producent sterownika
BOSCH
Nośnik / chip
MPC561(2)+M58BW016D(F)B
Tryb pracy
BENCH
Adapter
P003+/MP001
Odczyt
EXT FLASH, EXT EEPROM
Dodatkowo
CS
Źródło
lista ECM (OBDSTAR ECU MASTER)

Dostęp i sprzęt

BENCH / JTAG
OBDSTAR ECU MASTER · Xhorse Multi-Prog
adapter BENCH (P003/P003+/MP001) i zasilanie 12 V

Schemat połączenia

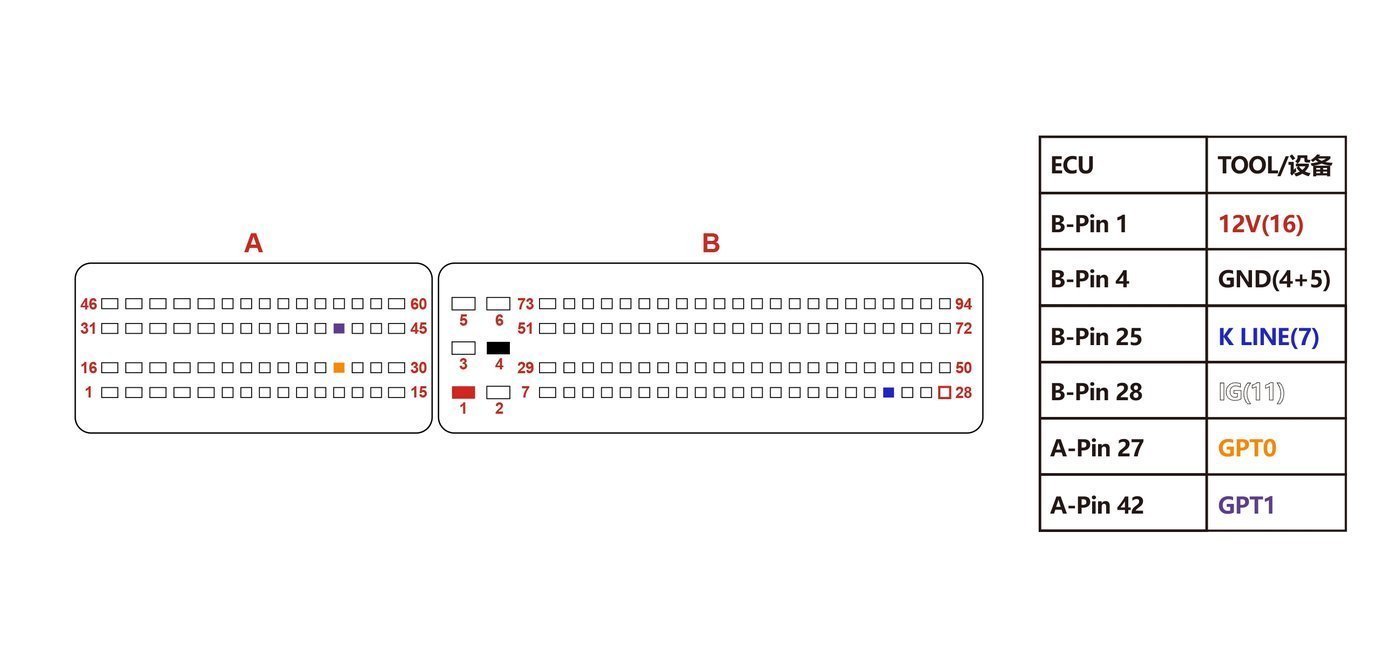

Schemat złącza — BENCH EDC16C39 5
Schemat złącza — BENCH EDC16C39 5
Przed podłączeniem sprawdź numery pinów w module.

Procedura

  1. Zdejmujemy sterownik i podłączamy na stole (zasilanie 12 V + CAN/K-Line).
  2. Czytamy pamięć MPC561(2)+M58BW016D(F)B — OBDSTAR ECU MASTER, tryb BENCH/BOOT.
  3. Przygotowujemy plik: immo off / klon / korekta map — zależnie od zlecenia.
  4. Przeliczamy sumę kontrolną (CS) — bez tego sterownik nie wstanie.
  5. Zapisujemy przez OBDSTAR ECU MASTER i weryfikujemy odczytem kontrolnym.
  6. Montujemy w aucie, sprawdzamy komunikację i rozruch.

Zdjęcia

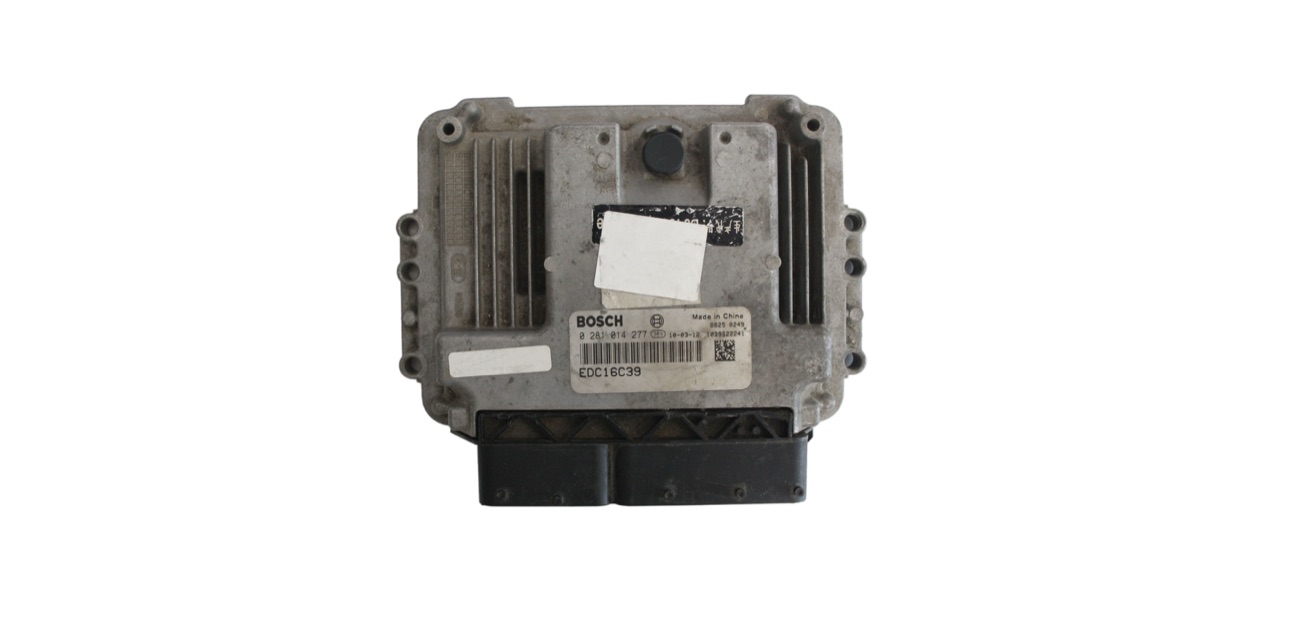

Blok — BENCH EDC16C39 1
Blok — BENCH EDC16C39 1
Płytka — EDC16
Płytka — EDC16
Blok — EDC16C39
Blok — EDC16C39

Podobne bloki

10JAALFA ROMEOEDC16C8ALFA ROMEO9GF CANALFA ROMEOEDC17C49ALFA ROMEOEDC17C69ALFA ROMEOME17.3.0ALFA ROMEO8GSF CANALFA ROMEOMED17.3.1ALFA ROMEO
Ten sam producent lub rodzina — często mają zbliżony pinout i nośnik pamięci.
