EDC15C7 KLINE — sterownik (ALFA ROMEO)
Dane modułu
- Marka
- ALFA ROMEO
- Producent sterownika
- BOSCH
- Nośnik / chip
- 29F400BT+95P08
- Tryb pracy
- OBD/BENCH/BOOT
- Adapter
- P004/P003/P003+/MP001
- Odczyt
- EXT FLASH, EXT EEPROM
- Dodatkowo
- CS · IMMO OFF
- Źródło
- lista ECM (OBDSTAR ECU MASTER)
Dostęp i sprzęt
OBD
OBDSTAR ECU MASTER · Xhorse Multi-Prog
interfejs OBD i zasilanie 12 V
· odczyt i zapis po OBD (virtual read/write) — sterownika nie wyciągamy
Schemat połączenia

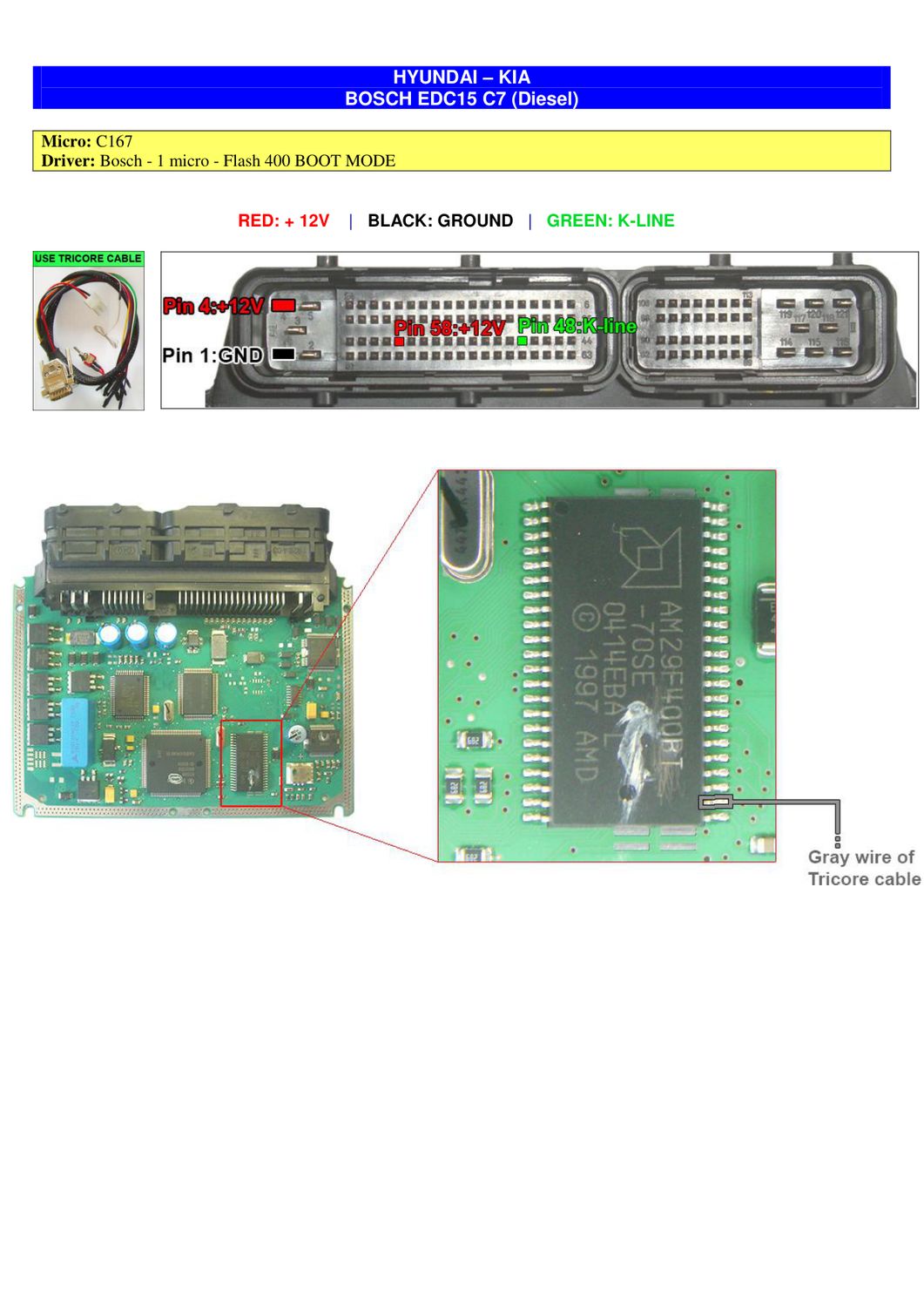

Schemat złącza — BOOTST10C167 BOSCH EDC15 C7 HYUNDAI KIA
Przed podłączeniem sprawdź numery pinów w module.
Procedura
- Podłączamy interfejs OBD do gniazda diagnostycznego — sterownika nie wyciągamy z auta.
- Odczytujemy zawartość (29F400BT+95P08) przez OBD: OBDSTAR ECU MASTER.
- Przygotowujemy plik (immo off / klon / korekta) i przeliczamy sumę kontrolną.
- Zapisujemy przez OBD tym samym przyrządem (OBDSTAR ECU MASTER) i robimy odczyt kontrolny.
- Kasujemy błędy, sprawdzamy komunikację i rozruch.

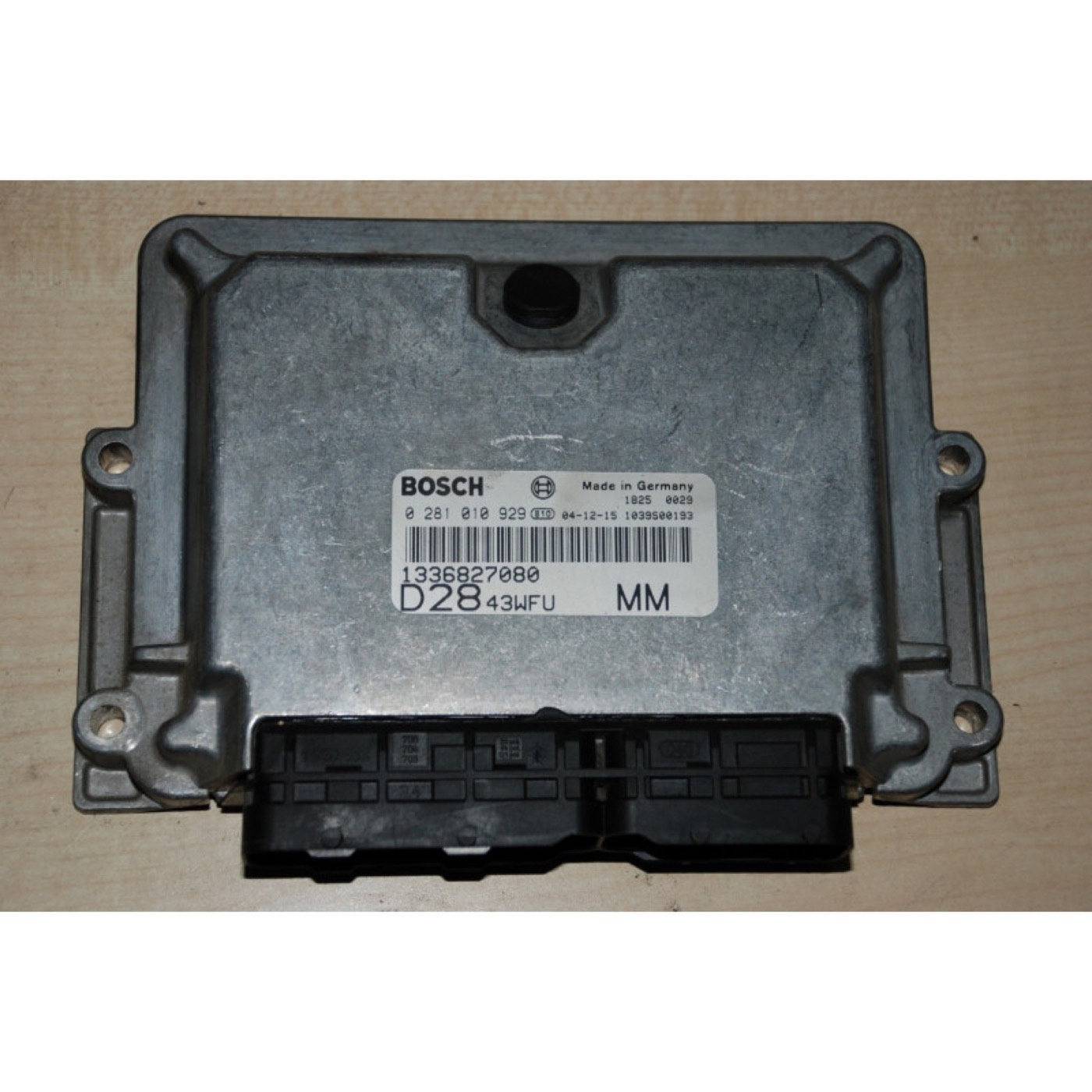

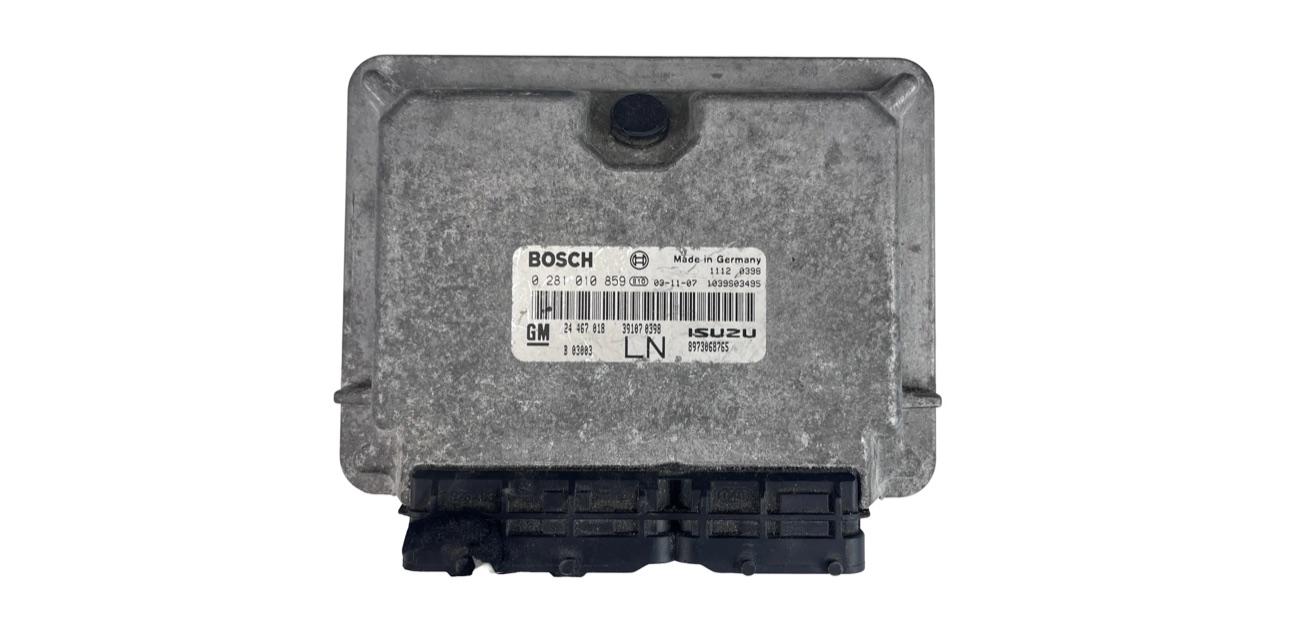

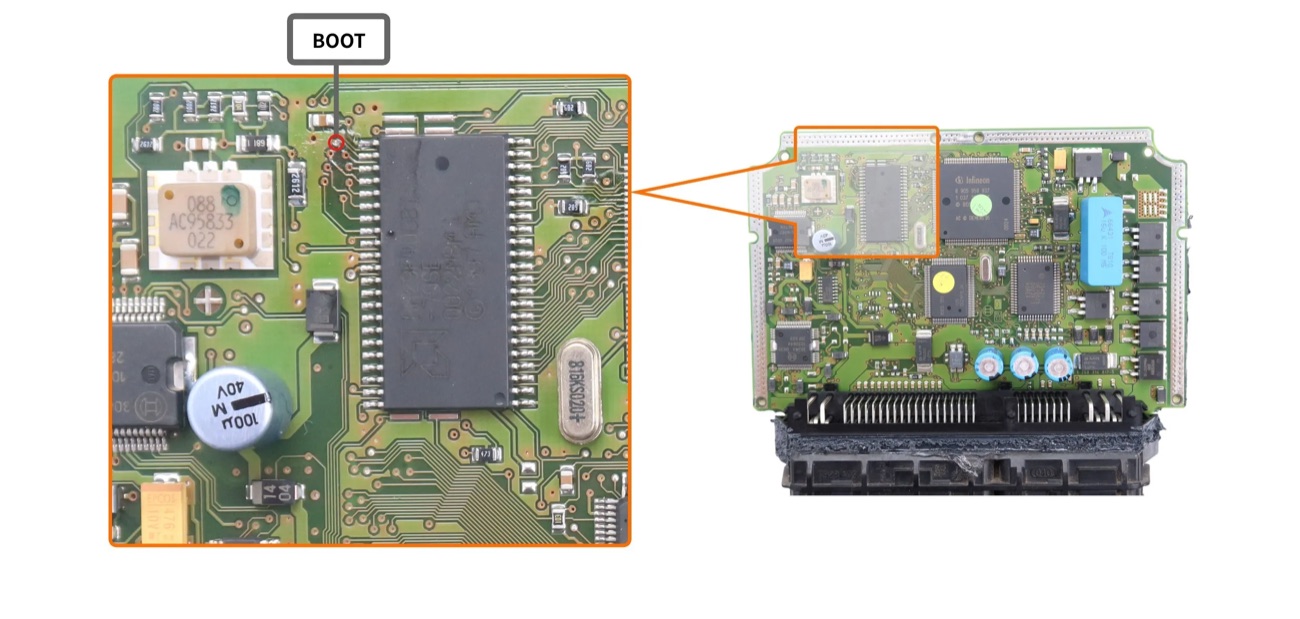

Zdjęcia
Podobne bloki
10JAALFA ROMEOEDC16C8ALFA ROMEO9GF CANALFA ROMEOEDC16C39ALFA ROMEOEDC17C49ALFA ROMEOEDC17C69ALFA ROMEOME17.3.0ALFA ROMEO8GSF CANALFA ROMEO
Ten sam producent lub rodzina — często mają zbliżony pinout i nośnik pamięci.
