DCU17PC01 — sterownik (FORD)

Dane modułu

Marka
FORD
Producent sterownika
BOSCH
Nośnik / chip
TC1766
Tryb pracy
BENCH
Adapter
MP001
Odczyt
INT FLASH, INT EEPROM
Dodatkowo
CS
Źródło
lista ECM (OBDSTAR ECU MASTER)

Dostęp i sprzęt

BENCH / JTAG
OBDSTAR ECU MASTER · Xhorse Multi-Prog
adapter BENCH (P003/P003+/MP001) i zasilanie 12 V

Schemat połączenia

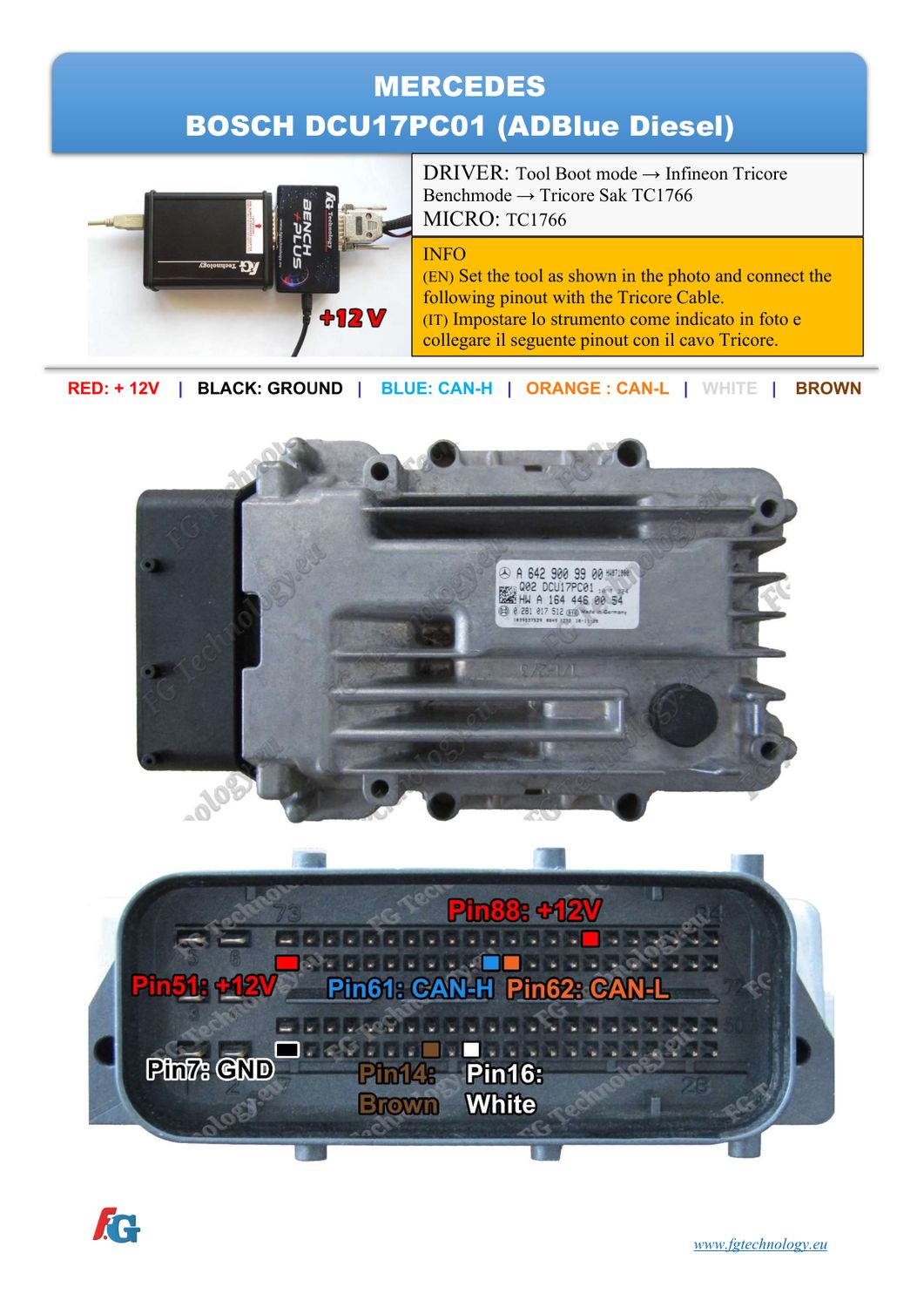

Schemat złącza — BENCHMODE DCU17PC01 TC1766 MERCEDES
Schemat złącza — BENCHMODE DCU17PC01 TC1766 MERCEDES
Przed podłączeniem sprawdź numery pinów w module.

Podłączenie na stole — numery pinów

73+12V88+12V7Ground61CAN High62CAN Low18GPT116GPT2
Numery z legendy producenta; przed podaniem zasilania sprawdź je w module.

Procedura

  1. Zdejmujemy sterownik i podłączamy na stole (zasilanie 12 V + CAN/K-Line).
  2. Czytamy pamięć TC1766 — OBDSTAR ECU MASTER, tryb BENCH/BOOT.
  3. Przygotowujemy plik: immo off / klon / korekta map — zależnie od zlecenia.
  4. Przeliczamy sumę kontrolną (CS) — bez tego sterownik nie wstanie.
  5. Zapisujemy przez OBDSTAR ECU MASTER i weryfikujemy odczytem kontrolnym.
  6. Montujemy w aucie, sprawdzamy komunikację i rozruch.

Zdjęcia

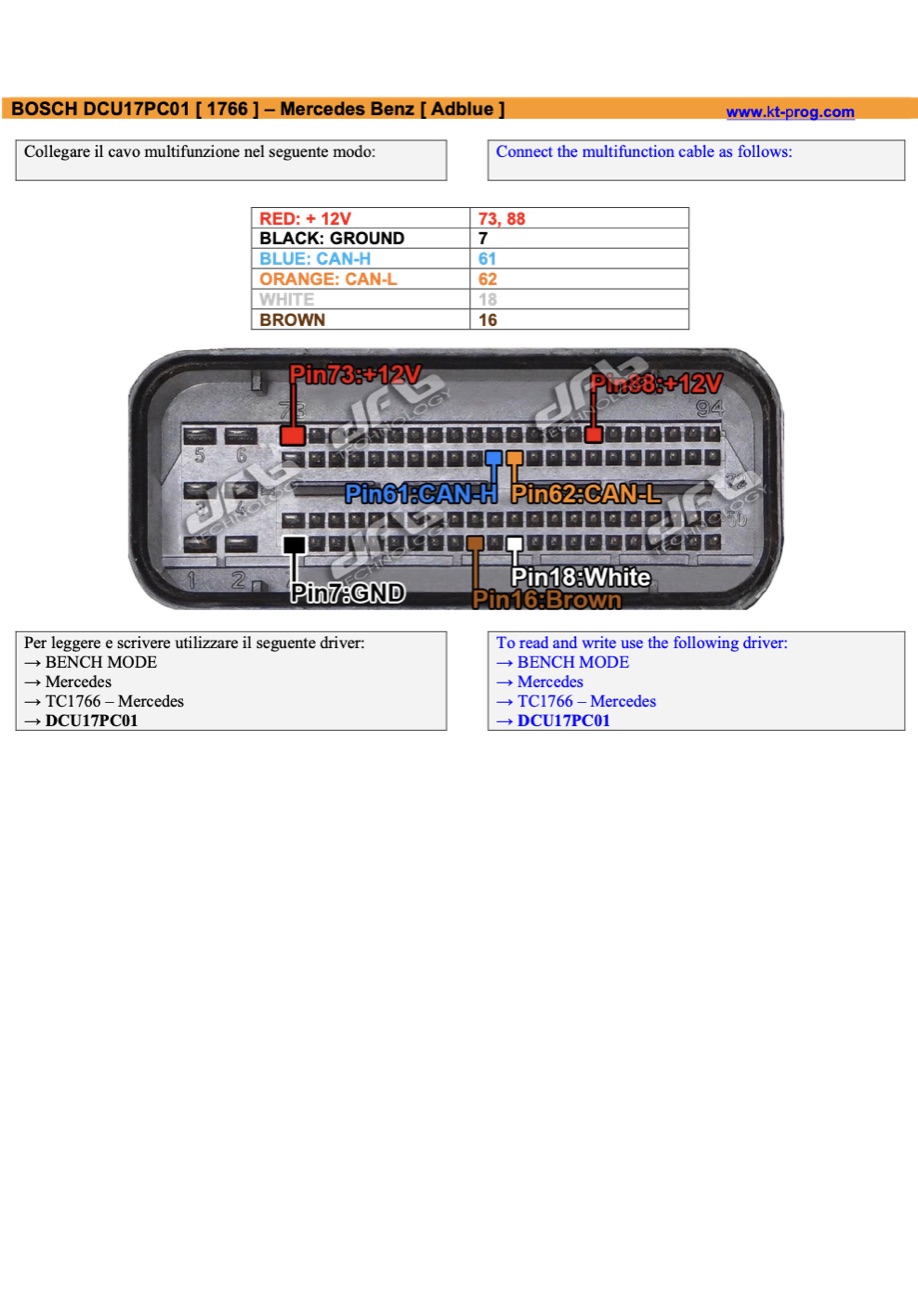

Podłączenie — BOSCH DCU17PC01 [ 1766 ] – MERCEDES (BENCH)
Podłączenie — BOSCH DCU17PC01 [ 1766 ] – MERCEDES (BENCH)
Podłączenie — BENCH TC1766 DCU17PC01
Podłączenie — BENCH TC1766 DCU17PC01
