DCU101 — sterownik (FORD)

Dane modułu

Marka
FORD
Producent sterownika
VISTEON
Nośnik / chip
ST10F276
Tryb pracy
BENCH
Adapter
P004/P003/P003+/MP001
Odczyt
INT FLASH
Dodatkowo
CS
Źródło
lista ECM (OBDSTAR ECU MASTER)

Dostęp i sprzęt

BENCH / JTAG
OBDSTAR ECU MASTER · Xhorse Multi-Prog
adapter BENCH (P003/P003+/MP001) i zasilanie 12 V

Podłączenie na stole — numery pinów

T1-H1GroundT1-H2+12VT2-A4CAN HighT2-B4CAN LowT2-J2K-Line
Numery z legendy producenta; przed podaniem zasilania sprawdź je w module.

Procedura

  1. Zdejmujemy sterownik i podłączamy na stole (zasilanie 12 V + CAN/K-Line).
  2. Czytamy pamięć ST10F276 — OBDSTAR ECU MASTER, tryb BENCH/BOOT.
  3. Przygotowujemy plik: immo off / klon / korekta map — zależnie od zlecenia.
  4. Przeliczamy sumę kontrolną (CS) — bez tego sterownik nie wstanie.
  5. Zapisujemy przez OBDSTAR ECU MASTER i weryfikujemy odczytem kontrolnym.
  6. Montujemy w aucie, sprawdzamy komunikację i rozruch.

Zdjęcia

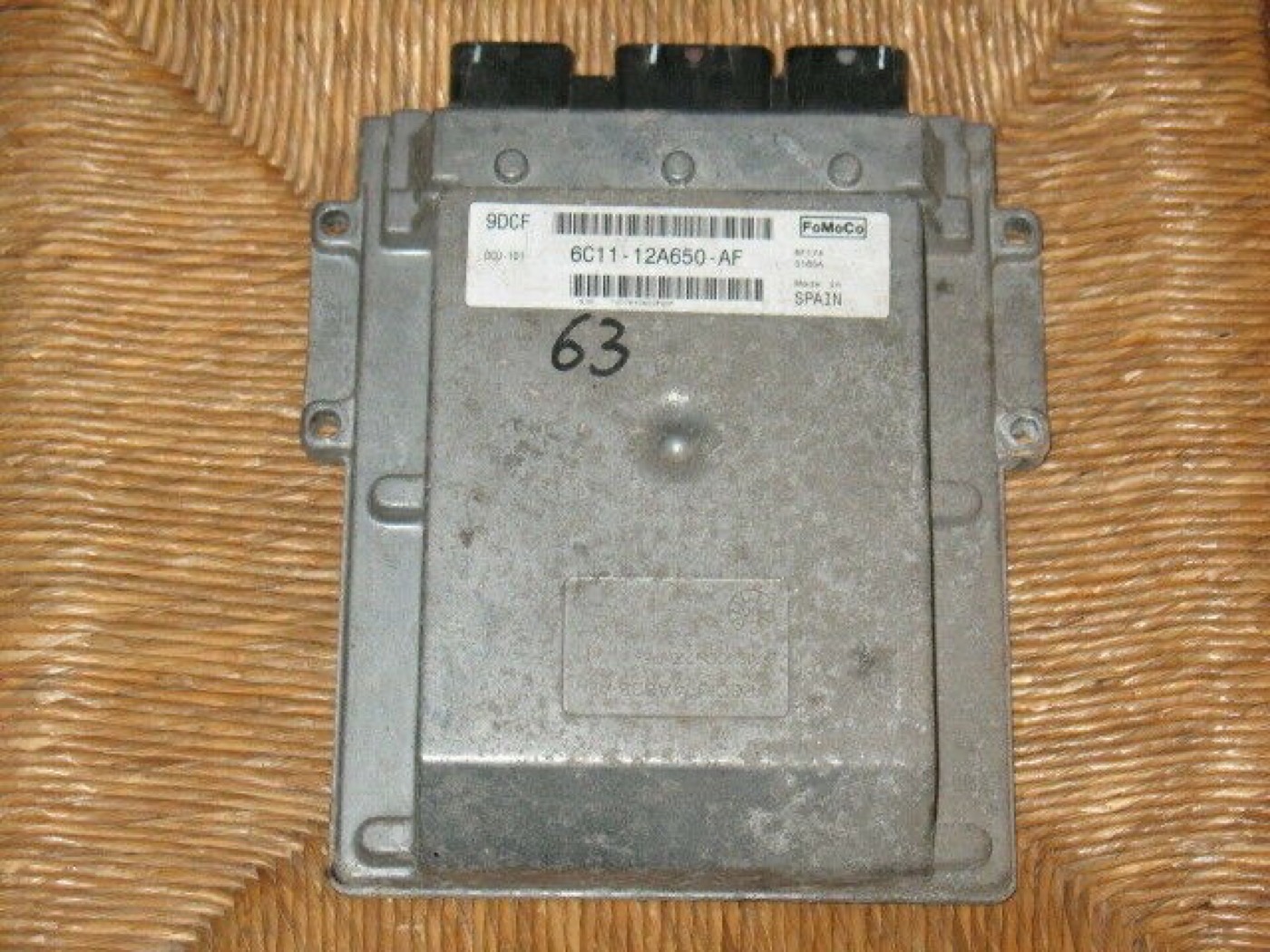

Blok — DCU101
Blok — DCU101

Podobne bloki

ME9.0FORDM799GFORDSIM22FORDSIM24FORDSIM28FORDSIM29FORDSID206FORDSID208FORD
Ten sam producent lub rodzina — często mają zbliżony pinout i nośnik pamięci.
