DCM7.1B — sterownik (CITROEN)

Dane modułu

Marka
CITROEN
Producent sterownika
DELPHI
Nośnik / chip
TC297TP
Tryb pracy
BOOT
Adapter
P003/P003+/MP001
Odczyt
INT FLASH, INT EEPROM
Źródło
lista ECM (OBDSTAR ECU MASTER)

Dostęp i sprzęt

BENCH / JTAG
OBDSTAR ECU MASTER
adapter BENCH (P003/P003+/MP001) i zasilanie 12 V

Schemat połączenia

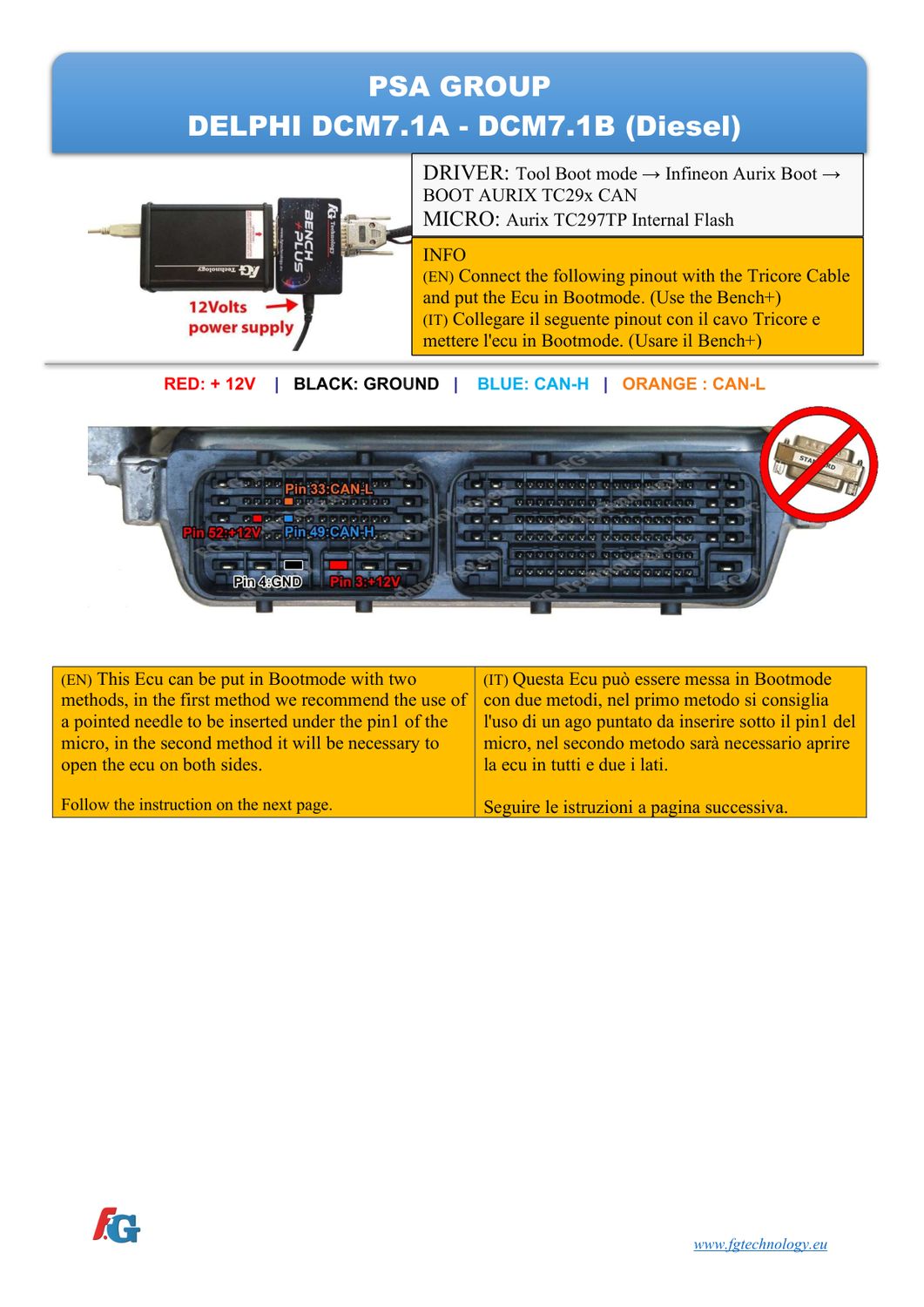

Schemat złącza — BOOTAURIX DCM7.1 TC297TP PSA
Schemat złącza — BOOTAURIX DCM7.1 TC297TP PSA
Przed podłączeniem sprawdź numery pinów w module.

Podłączenie na stole — numery pinów

B-3+12VB-4GroundB-33CAN LowB-49CAN HighB-52+12V
Numery z legendy producenta; przed podaniem zasilania sprawdź je w module.

Procedura

  1. Zdejmujemy sterownik i podłączamy na stole (zasilanie 12 V + CAN/K-Line).
  2. Czytamy pamięć TC297TP — OBDSTAR ECU MASTER, tryb BENCH/BOOT.
  3. Przygotowujemy plik: immo off / klon / korekta map — zależnie od zlecenia.
  4. Przeliczamy sumę kontrolną (CS) — bez tego sterownik nie wstanie.
  5. Zapisujemy przez OBDSTAR ECU MASTER i weryfikujemy odczytem kontrolnym.
  6. Montujemy w aucie, sprawdzamy komunikację i rozruch.

Zdjęcia

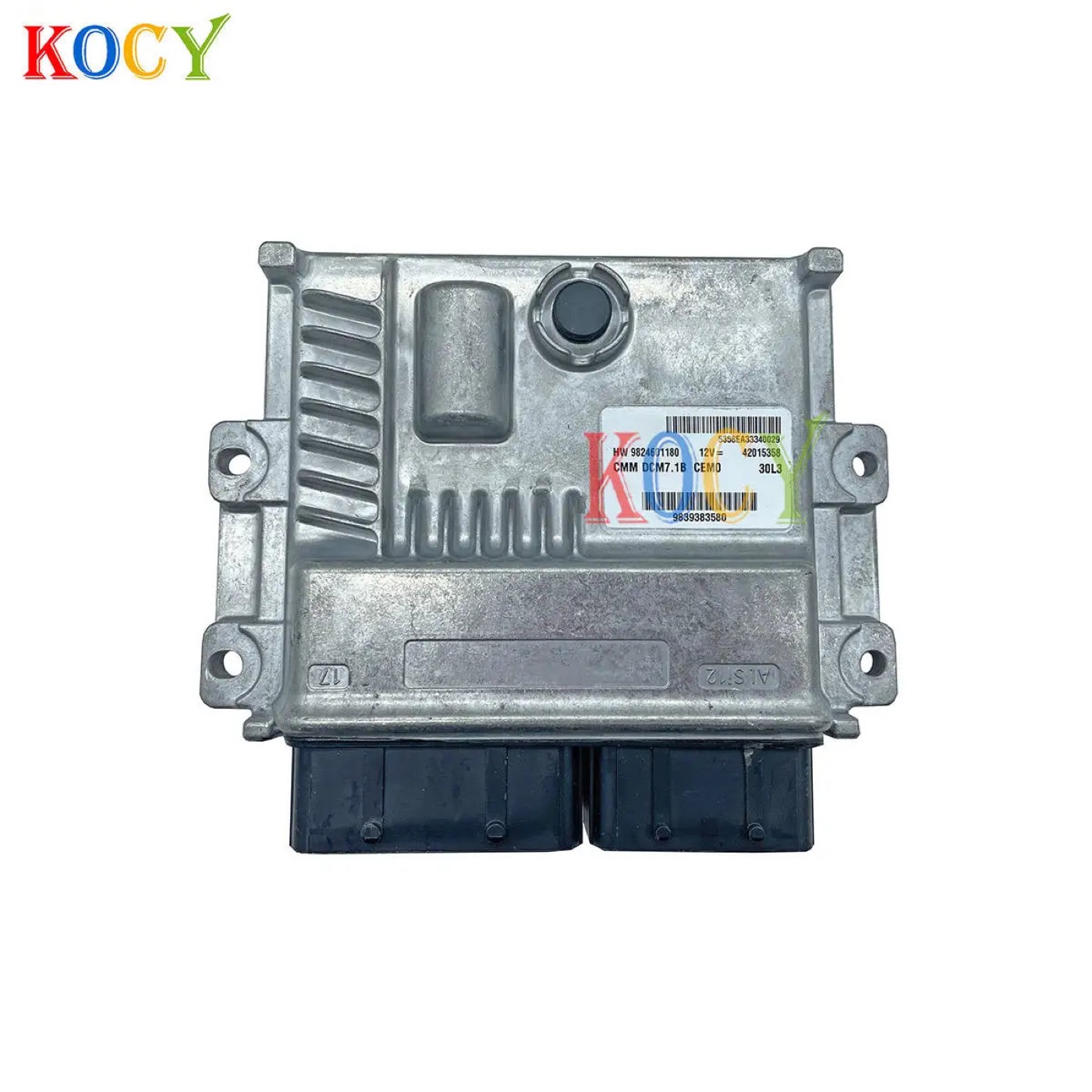

Blok — DCM7.1B
Blok — DCM7.1B

Podobne bloki

J34PCITROENDCM3.5CITROENEDC15C2CITROENEDC16C3CITROENME7.4.4CITROENME7.4.5CITROENMED17.4CITROEN
Ten sam producent lub rodzina — często mają zbliżony pinout i nośnik pamięci.
