DCM3.7AP — sterownik (GREATWALL)

Dane modułu

Marka
GREATWALL
Producent sterownika
DELPHI
Nośnik / chip
R5F72513BG
Tryb pracy
BENCH
Adapter
P003/P003+/MP001
Odczyt
INT FLASH
Dodatkowo
CS · VIN
Źródło
lista ECM (OBDSTAR ECU MASTER)

Dostęp i sprzęt

BENCH / JTAG
OBDSTAR ECU MASTER
adapter BENCH (P003/P003+/MP001) i zasilanie 12 V

Schemat połączenia

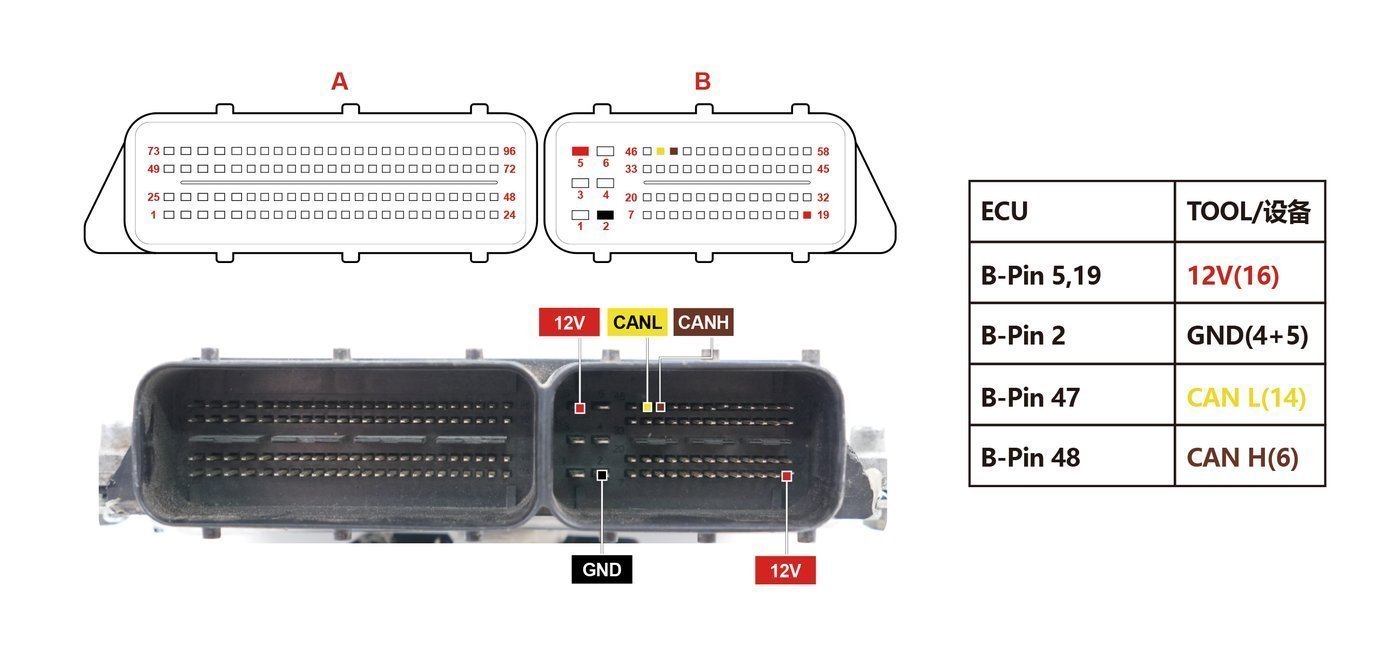

Schemat złącza — BENCH DOOSAN DELPHI DCM3 7AP
Schemat złącza — BENCH DOOSAN DELPHI DCM3 7AP
Przed podłączeniem sprawdź numery pinów w module.

Procedura

  1. Zdejmujemy sterownik i podłączamy na stole (zasilanie 12 V + CAN/K-Line).
  2. Czytamy pamięć R5F72513BG — OBDSTAR ECU MASTER, tryb BENCH/BOOT.
  3. Przygotowujemy plik: immo off / klon / korekta map — zależnie od zlecenia.
  4. Przeliczamy sumę kontrolną (CS) — bez tego sterownik nie wstanie.
  5. Zapisujemy przez OBDSTAR ECU MASTER i weryfikujemy odczytem kontrolnym.
  6. Montujemy w aucie, sprawdzamy komunikację i rozruch.

Zdjęcia

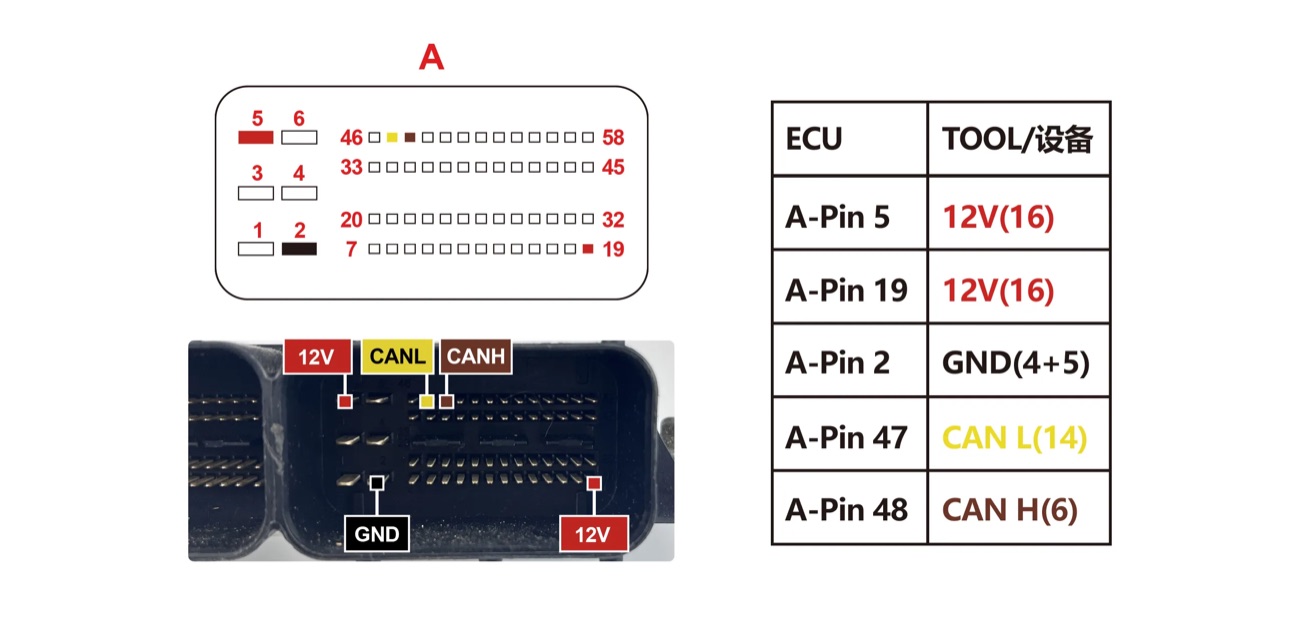

Blok — GM DCM3.7AP 1
Blok — GM DCM3.7AP 1

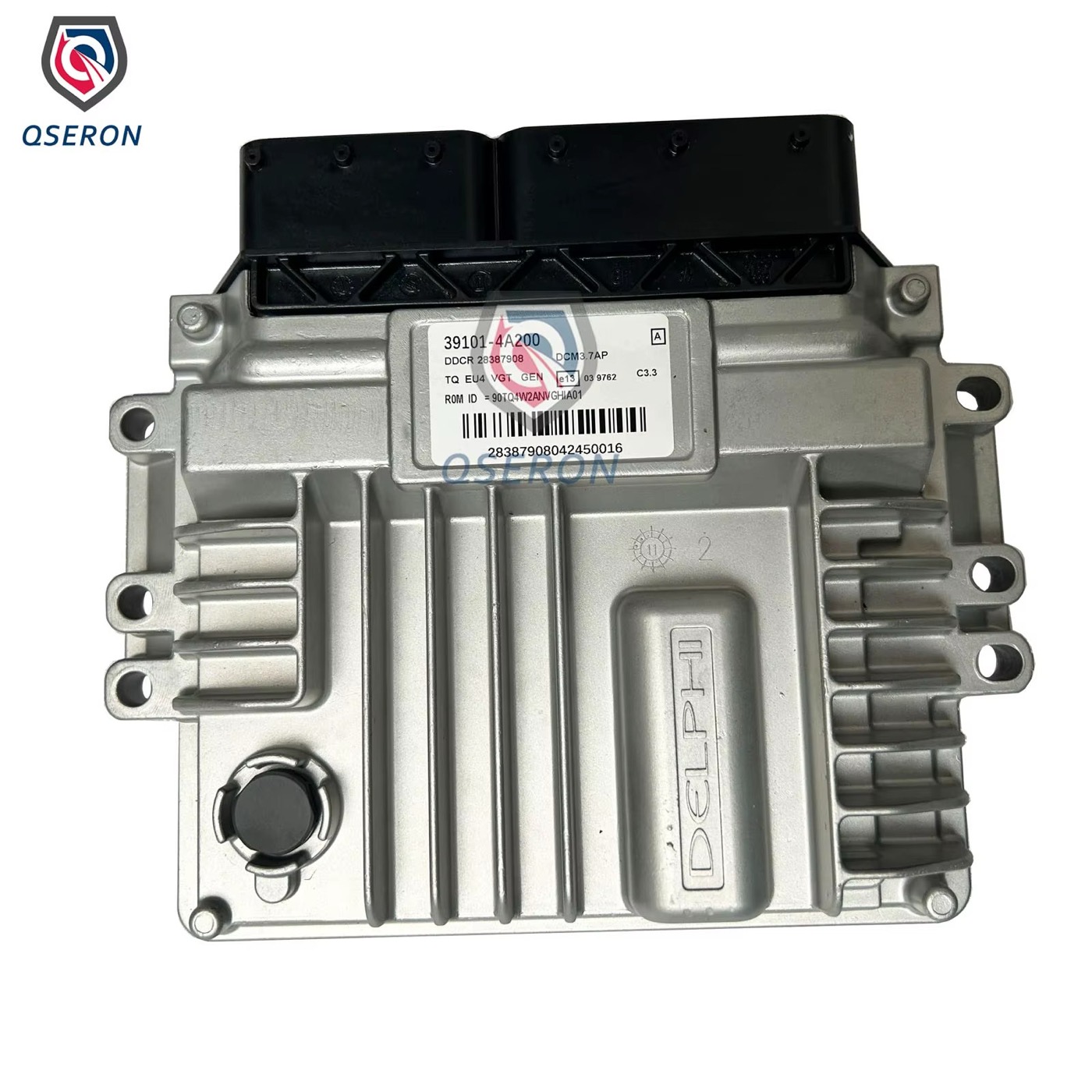

Płytka — DCM3.7AP
Płytka — DCM3.7AP

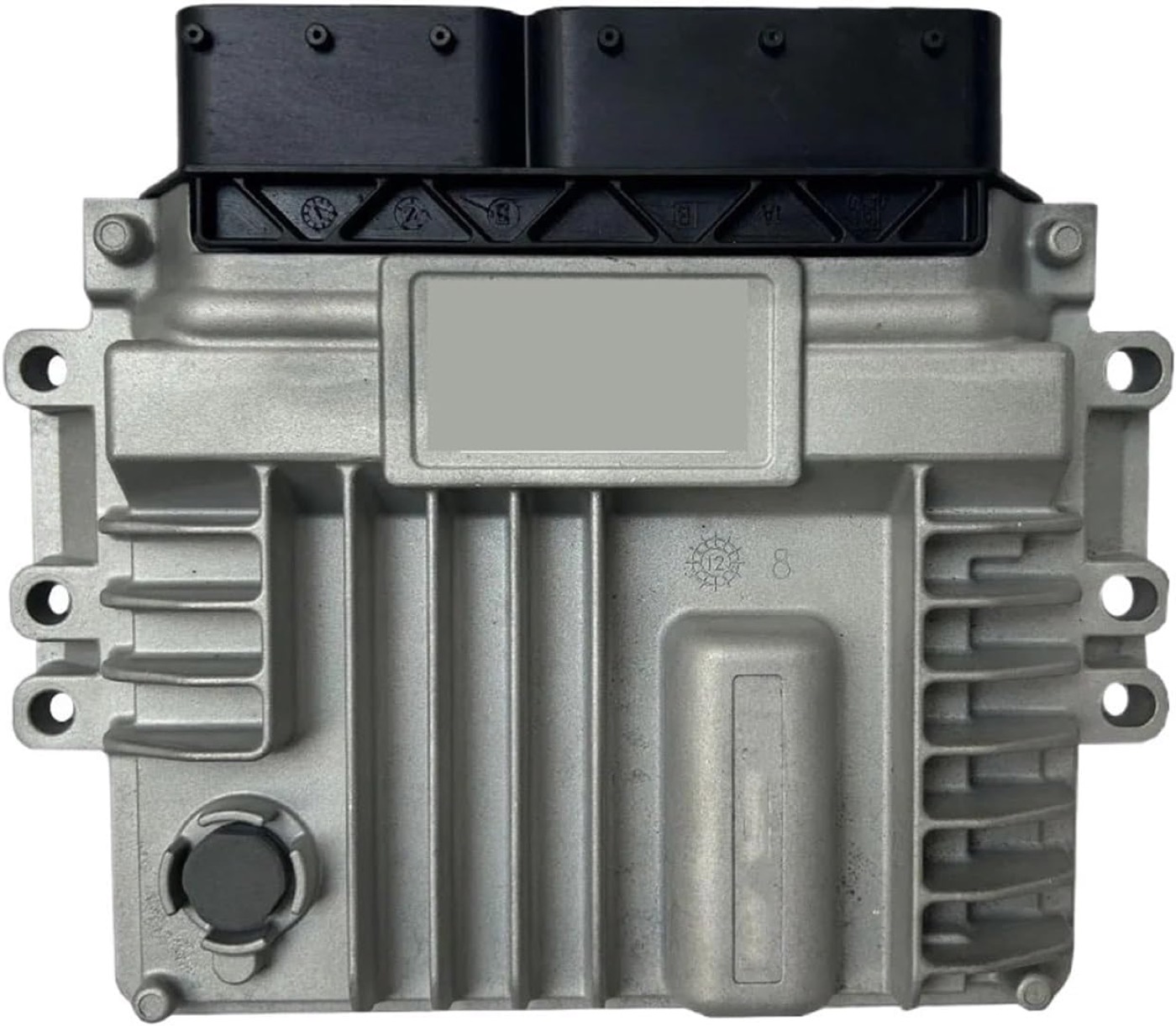

Blok — DCM3.7AP
Blok — DCM3.7AP

Podobne bloki

M7GREATWALLME7GREATWALLM7.8GREATWALLMT80GREATWALLMT92GREATWALLMED17GREATWALLMT20UGREATWALL
Ten sam producent lub rodzina — często mają zbliżony pinout i nośnik pamięci.
