ME7 — sterownik (BAIC)
Dane modułu
- Marka
- BAIC
- Producent sterownika
- BOSCH
- Nośnik / chip
- ST10F275+95080
- Tryb pracy
- OBD/BOOT
- Adapter
- P003/P003+/MP001
- Odczyt
- INT FLASH, EXT EEPROM
- Dodatkowo
- CS · IMMO OFF · VIN
- Źródło
- lista ECM (OBDSTAR ECU MASTER)
Dostęp i sprzęt
OBD
OBDSTAR ECU MASTER · Xhorse Multi-Prog
interfejs OBD i zasilanie 12 V
· odczyt i zapis po OBD (virtual read/write) — sterownika nie wyciągamy
Schemat połączenia

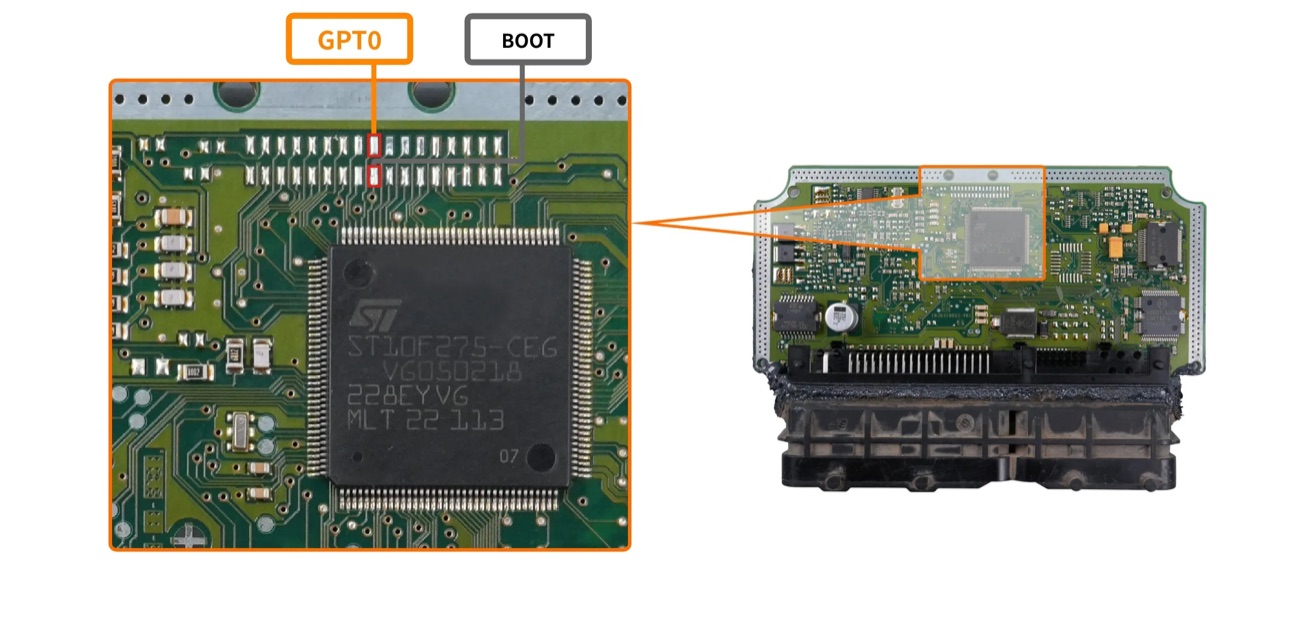

Schemat złącza — BOOTST10C167 BOSCH ME7.0.1 VOLVO
Przed podłączeniem sprawdź numery pinów w module.
Podłączenie na stole — numery pinów
12+12V13+12V63+12V3Ground71K-Line
Numery z legendy producenta; przed podaniem zasilania sprawdź je w module.
Procedura
- Podłączamy interfejs OBD do gniazda diagnostycznego — sterownika nie wyciągamy z auta.
- Odczytujemy zawartość (ST10F275+95080) przez OBD: OBDSTAR ECU MASTER.
- Przygotowujemy plik (immo off / klon / korekta) i przeliczamy sumę kontrolną.
- Zapisujemy przez OBD tym samym przyrządem (OBDSTAR ECU MASTER) i robimy odczyt kontrolny.
- Kasujemy błędy, sprawdzamy komunikację i rozruch.
