DCM3.2AP — sterownik (SSANGYONG)

Dane modułu

Marka
SSANGYONG
Producent sterownika
DELPHI
Nośnik / chip
MPC563+AM29BDD160GB
Tryb pracy
BENCH
Adapter
MP001
Dodatkowo
CS
Źródło
lista ECM (OBDSTAR ECU MASTER)

Dostęp i sprzęt

BENCH / JTAG
OBDSTAR ECU MASTER · Xhorse Multi-Prog
adapter BENCH (P003/P003+/MP001) i zasilanie 12 V

Schemat połączenia

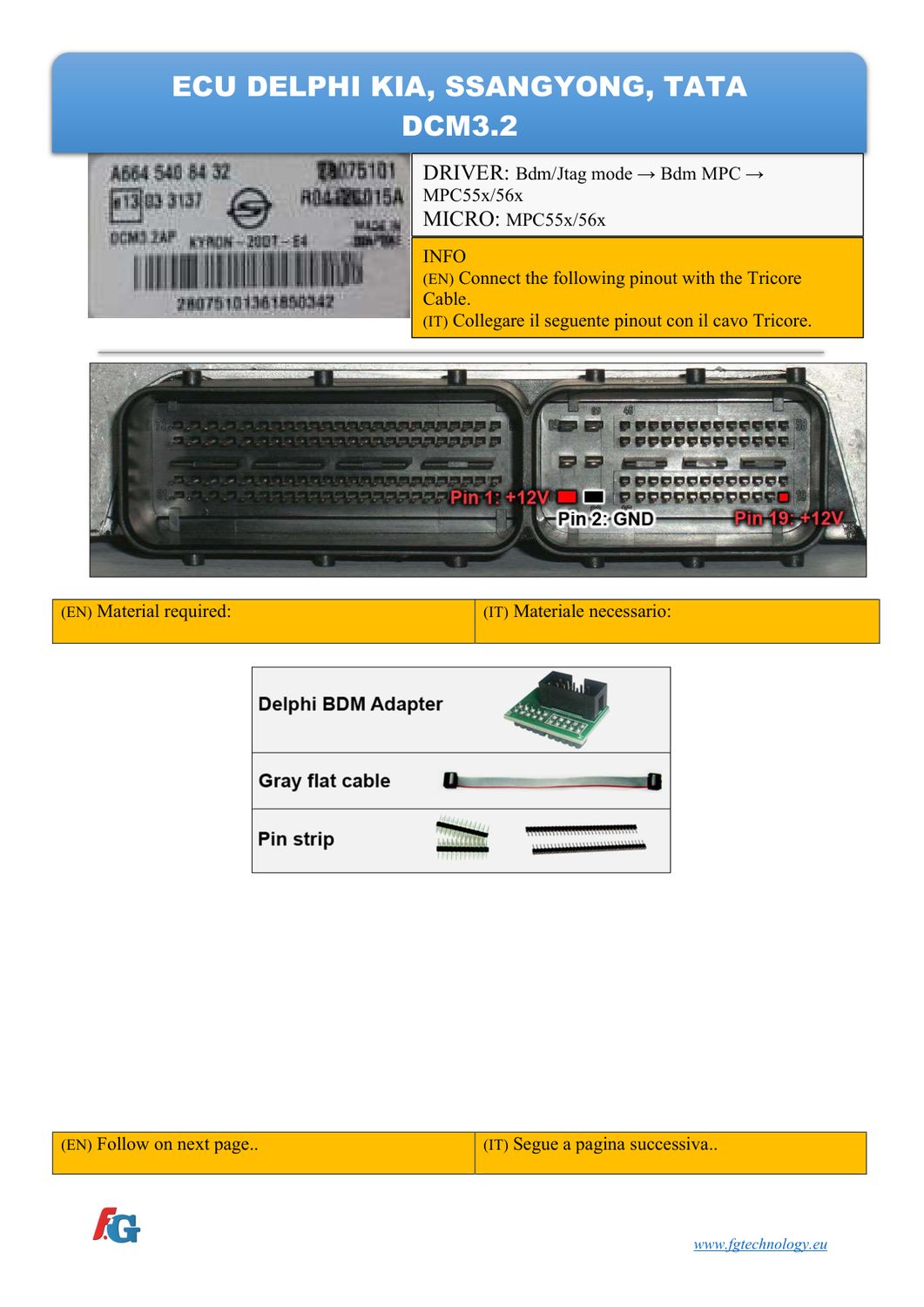

Schemat złącza — MPC55x MPC56x DELPHI DCM3.2
Schemat złącza — MPC55x MPC56x DELPHI DCM3.2
Przed podłączeniem sprawdź numery pinów w module.

Procedura

  1. Zdejmujemy sterownik i podłączamy na stole (zasilanie 12 V + CAN/K-Line).
  2. Czytamy pamięć MPC563+AM29BDD160GB — OBDSTAR ECU MASTER, tryb BENCH/BOOT.
  3. Przygotowujemy plik: immo off / klon / korekta map — zależnie od zlecenia.
  4. Przeliczamy sumę kontrolną (CS) — bez tego sterownik nie wstanie.
  5. Zapisujemy przez OBDSTAR ECU MASTER i weryfikujemy odczytem kontrolnym.
  6. Montujemy w aucie, sprawdzamy komunikację i rozruch.

Zdjęcia

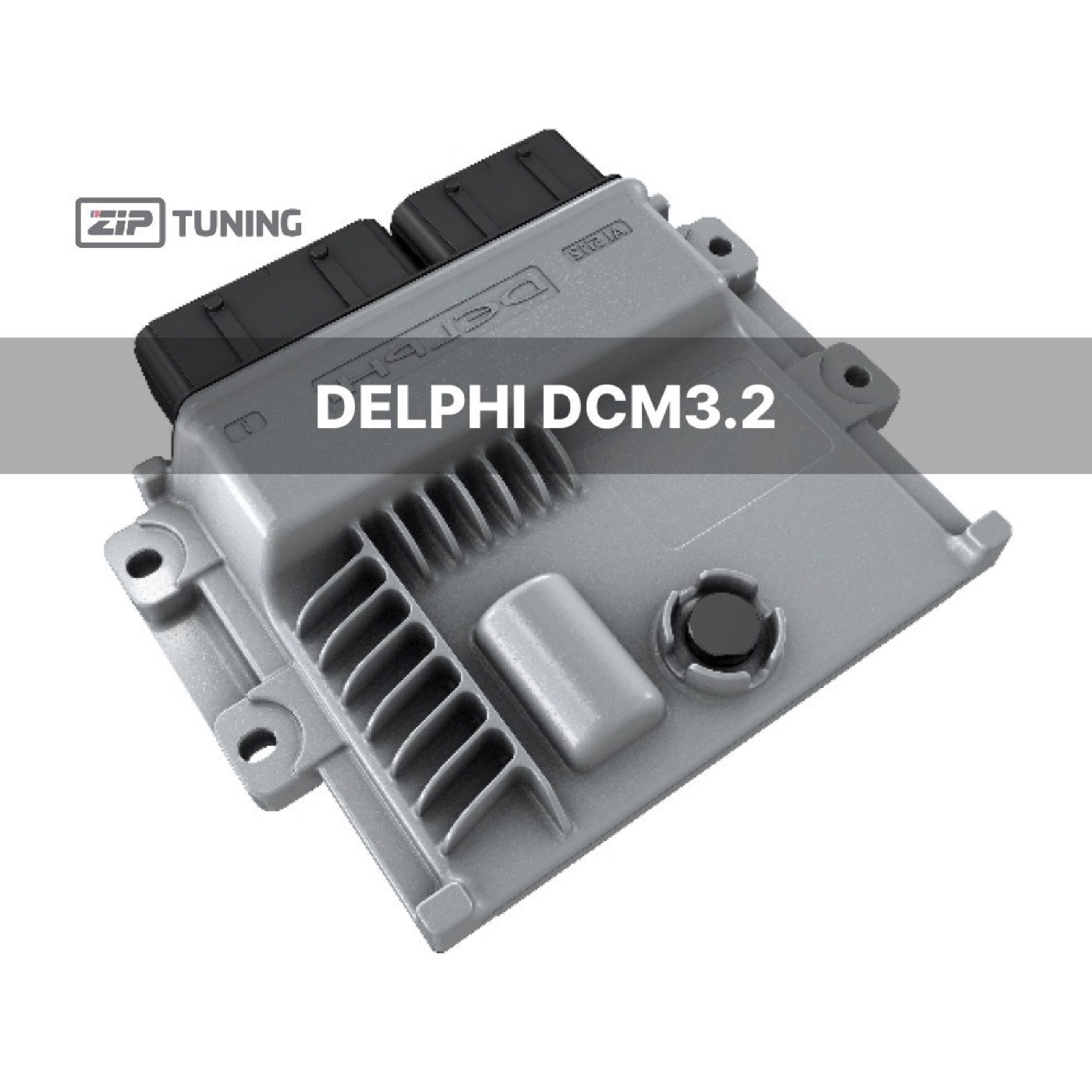

Blok — DCM3.2
Blok — DCM3.2
Adapter — MPC563 (VVDI PROG, wyprowadzenia chipu)
Adapter — MPC563 (VVDI PROG, wyprowadzenia chipu)

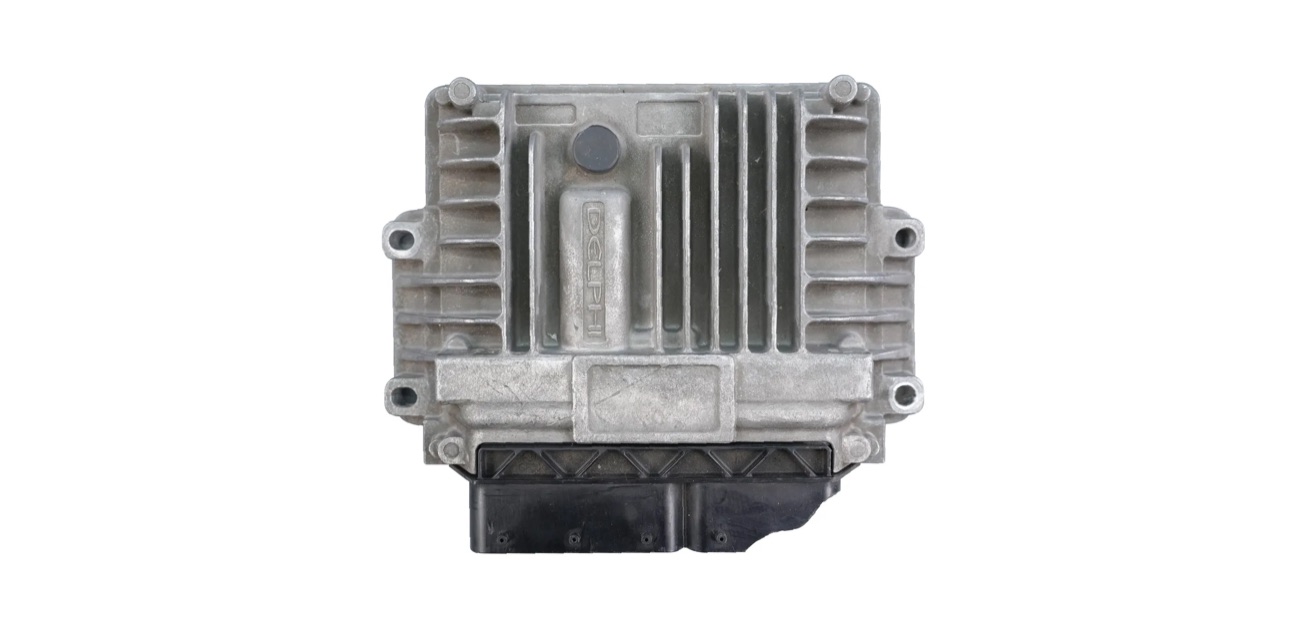

Podłączenie — BENCH DCM3.2AP
Podłączenie — BENCH DCM3.2AP

Podobne bloki

DCM3.7APSSANGYONGDCM6.2APSSANGYONGMED17.9.32SSANGYONGCPGDSH2.20.XSSANGYONG
Ten sam producent lub rodzina — często mają zbliżony pinout i nośnik pamięci.
