CM2880 — moduł (FOTON)

Ciężarowe ECM

Dane modułu

Marka
FOTON
Nośnik / chip
MPC5644A
Tryb pracy
BOOT
Odczyt
INT FLASH
Źródło
lista Ciężarowe ECM (OBDSTAR ECU MASTER)

Dostęp i sprzęt

BENCH / JTAG
OBDSTAR ECU MASTER · Xhorse Multi-Prog
adapter BENCH (P003/P003+/MP001) i zasilanie 12 V

Schemat połączenia

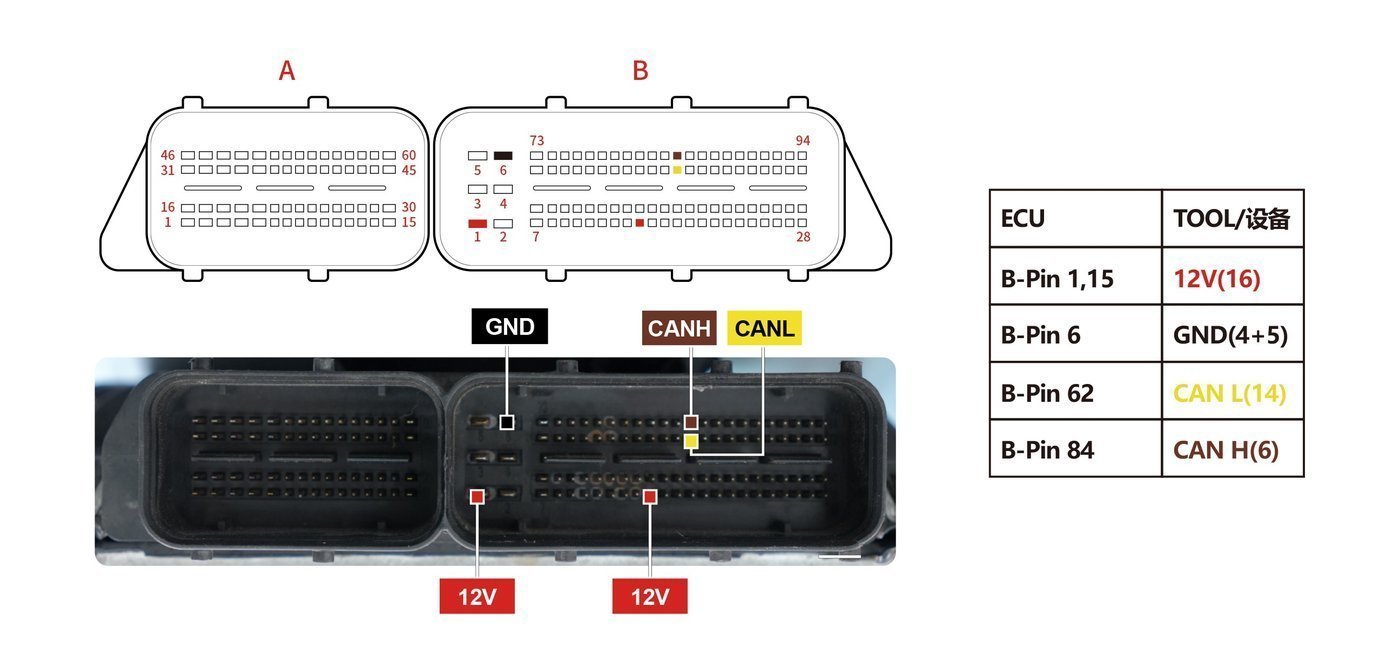

Schemat złącza — CONNECT CM2880 MPC5644A
Schemat złącza — CONNECT CM2880 MPC5644A
Przed podłączeniem sprawdź numery pinów w module.

Procedura

  1. Identyfikujemy moduł po numerze i pamięci (MPC5644A).
  2. Czytamy pamięć: OBDSTAR ECU MASTER, tryb BENCH
  3. Modyfikujemy dane (crash / immo / konfiguracja).
  4. Przeliczamy sumę kontrolną i zapisujemy.
  5. Test na stole lub w aucie.

Zdjęcia

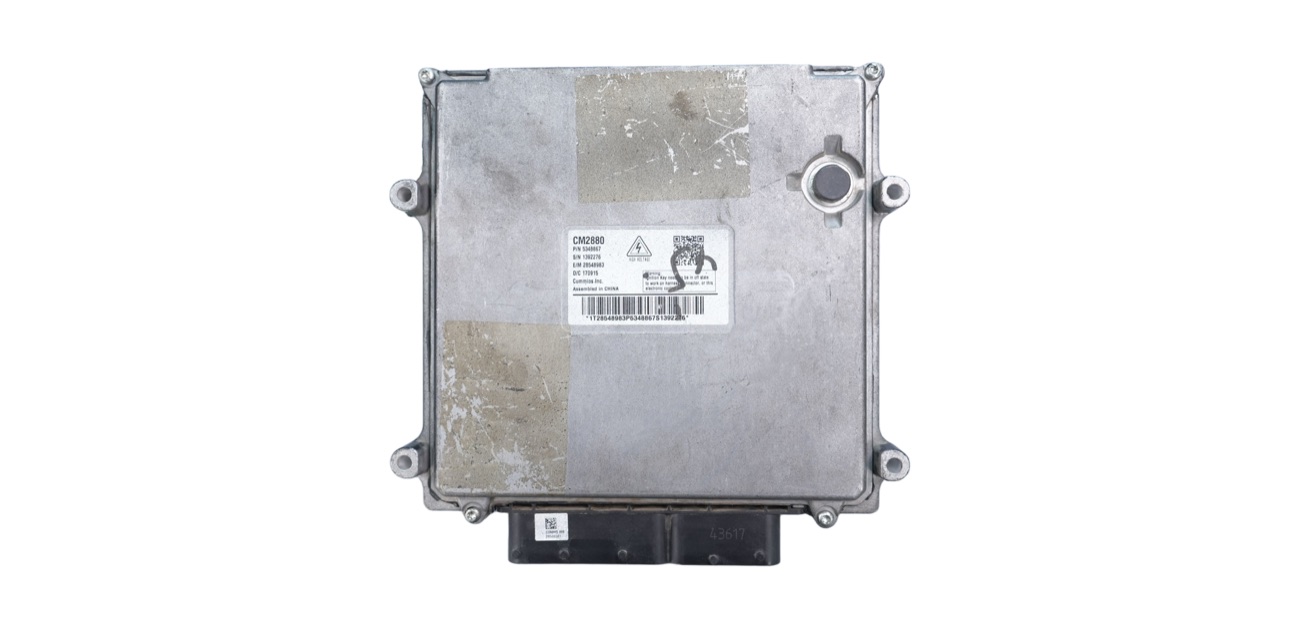

Blok — CM2880 MPC5644A
Blok — CM2880 MPC5644A

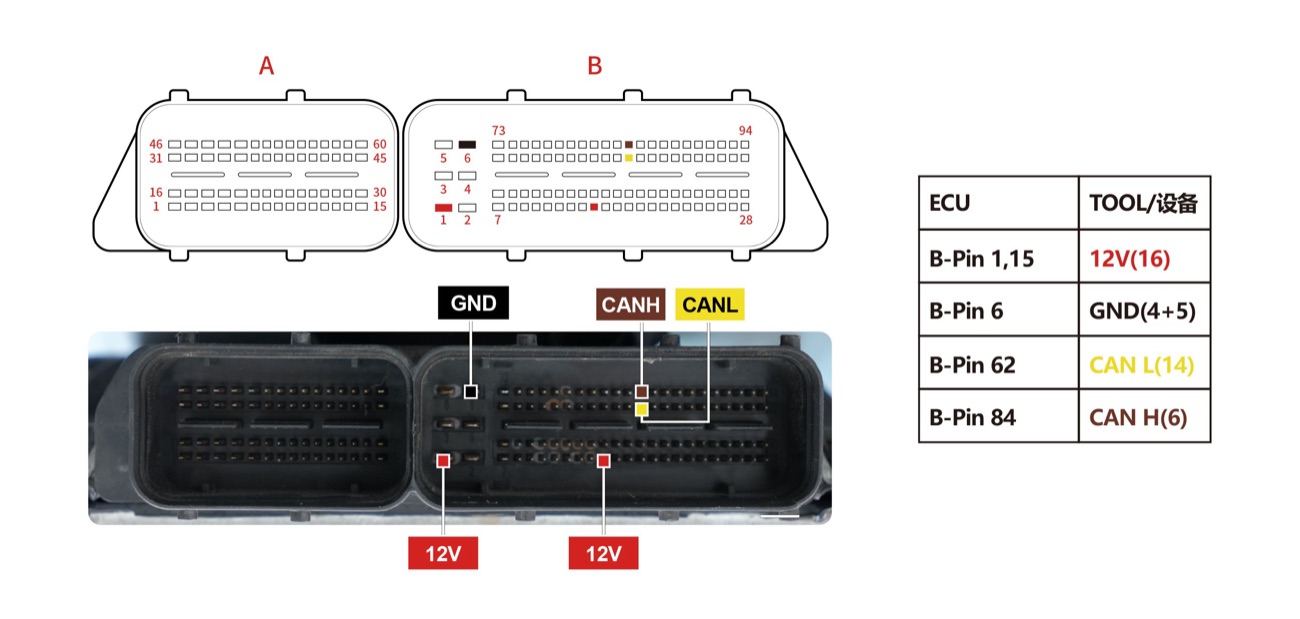

Schemat — CONNECT CM2880 MPC5644A
Schemat — CONNECT CM2880 MPC5644A

Podobne bloki · CIĘŻAROWE ECM

EDC7UC31FOTONCM2150CFOTONCM2150EFOTONCM2220AFOTONCM2220CFOTON
Ten sam producent lub rodzina — często mają zbliżony pinout i nośnik pamięci.
