A56-XXX KLINE — sterownik (NISSAN)

Dane modułu

Marka
NISSAN
Producent sterownika
HITACHI
Nośnik / chip
SH705520N
Tryb pracy
BENCH
Adapter
MP001
Odczyt
INT FLASH
Dodatkowo
CS
Źródło
lista ECM (OBDSTAR ECU MASTER)

Dostęp i sprzęt

BENCH / JTAG
OBDSTAR ECU MASTER
adapter BENCH (P003/P003+/MP001) i zasilanie 12 V

Schemat połączenia

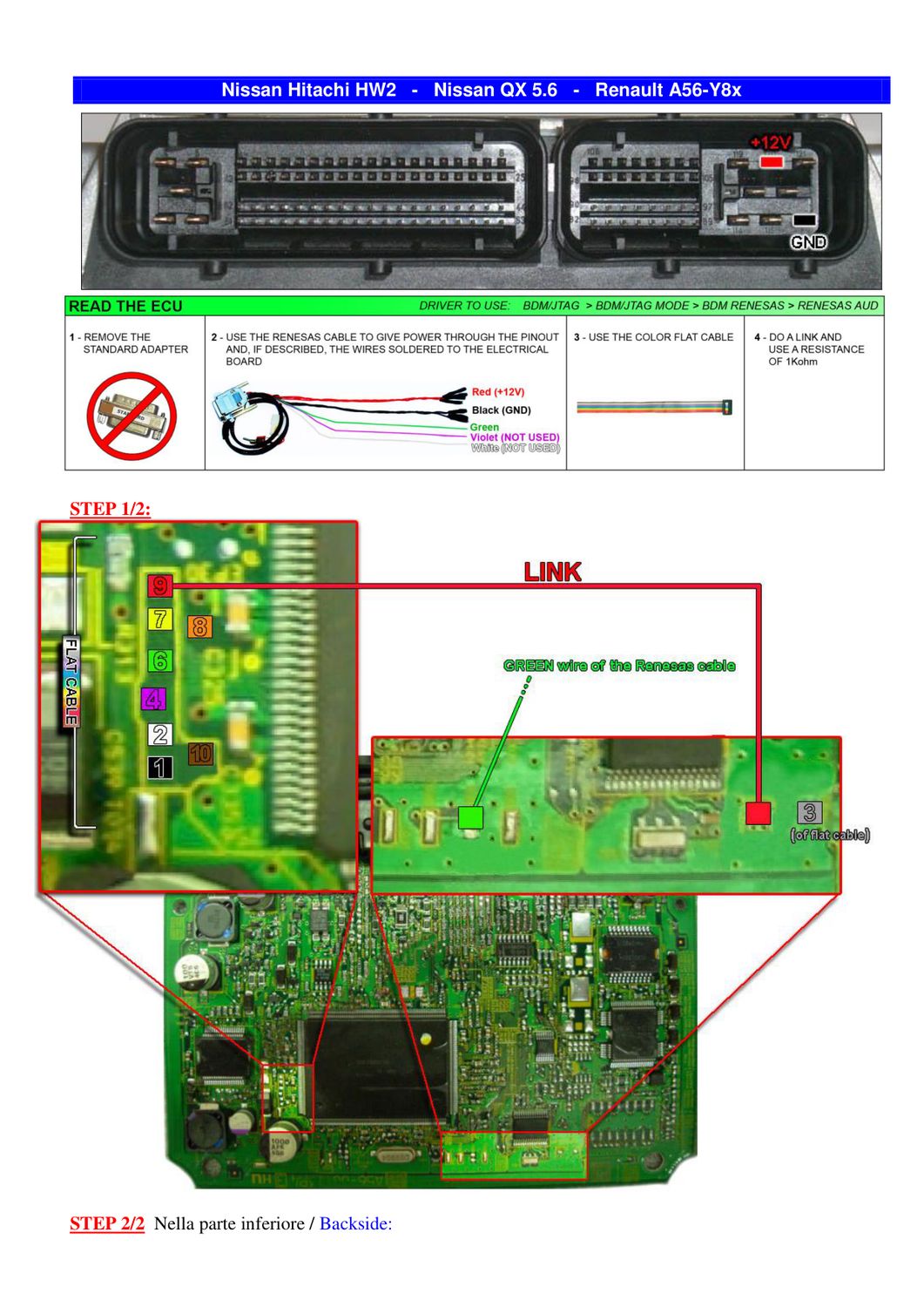

Schemat złącza — RENESAS NISSAN HITACHI HW2 A56
Schemat złącza — RENESAS NISSAN HITACHI HW2 A56
Przed podłączeniem sprawdź numery pinów w module.

Procedura

  1. Zdejmujemy sterownik i podłączamy na stole (zasilanie 12 V + CAN/K-Line).
  2. Czytamy pamięć SH705520N — OBDSTAR ECU MASTER, tryb BENCH/BOOT.
  3. Przygotowujemy plik: immo off / klon / korekta map — zależnie od zlecenia.
  4. Przeliczamy sumę kontrolną (CS) — bez tego sterownik nie wstanie.
  5. Zapisujemy przez OBDSTAR ECU MASTER i weryfikujemy odczytem kontrolnym.
  6. Montujemy w aucie, sprawdzamy komunikację i rozruch.

Podobne bloki

KLINENISSANSID310NISSANSID321NISSANEMS3110NISSANEMS3130NISSANEMS3132NISSAN
Ten sam producent lub rodzina — często mają zbliżony pinout i nośnik pamięci.
