EMS3130 — sterownik (NISSAN)

Dane modułu

Marka
NISSAN
Producent sterownika
CONTINENTAL/SIEMENS/VDO
Nośnik / chip
ST10F273
Tryb pracy
BENCH/BOOT
Adapter
P003/P003+/MP001
Odczyt
INT FLASH
Dodatkowo
CS · VIN
Źródło
lista ECM (OBDSTAR ECU MASTER)

Dostęp i sprzęt

BENCH / JTAG
OBDSTAR ECU MASTER · Xhorse Multi-Prog
adapter BENCH (P003/P003+/MP001) i zasilanie 12 V

Schemat połączenia

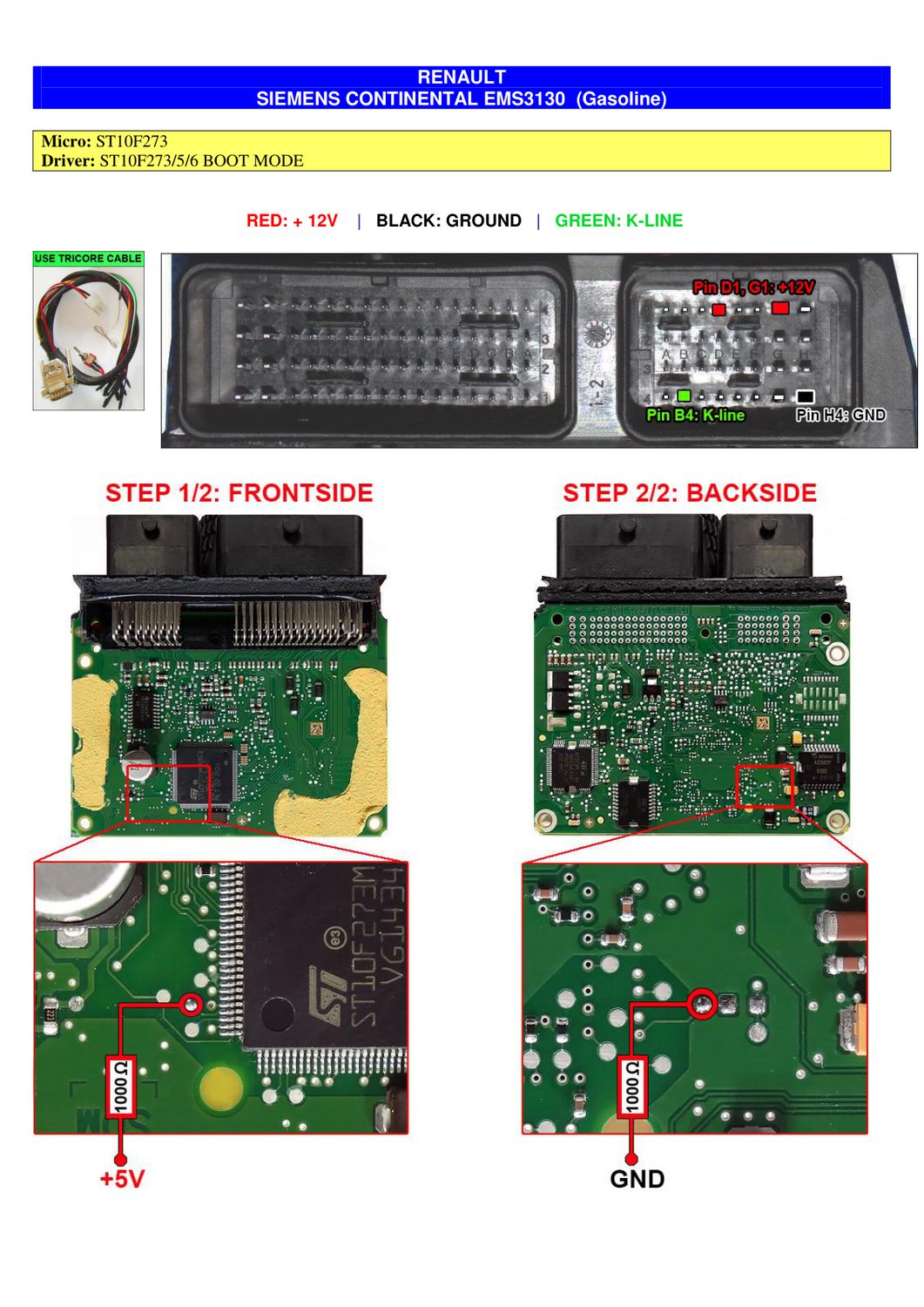

Schemat złącza — BOOTST10C167 SIEMENS EMS3130 RENAULT
Schemat złącza — BOOTST10C167 SIEMENS EMS3130 RENAULT
Przed podłączeniem sprawdź numery pinów w module.

Procedura

  1. Zdejmujemy sterownik i podłączamy na stole (zasilanie 12 V + CAN/K-Line).
  2. Czytamy pamięć ST10F273 — OBDSTAR ECU MASTER, tryb BENCH/BOOT.
  3. Przygotowujemy plik: immo off / klon / korekta map — zależnie od zlecenia.
  4. Przeliczamy sumę kontrolną (CS) — bez tego sterownik nie wstanie.
  5. Zapisujemy przez OBDSTAR ECU MASTER i weryfikujemy odczytem kontrolnym.
  6. Montujemy w aucie, sprawdzamy komunikację i rozruch.

Zdjęcia

Blok — NISSAN EMS3130 ST10F273 3
Blok — NISSAN EMS3130 ST10F273 3
Adapter — ST10F273 (VVDI PROG, wyprowadzenia chipu)
Adapter — ST10F273 (VVDI PROG, wyprowadzenia chipu)
