VL381 — pinout złącza: +12V, Ground, CAN High, CAN Low

Dane modułu

Źródło
schemat złącza z naszej biblioteki

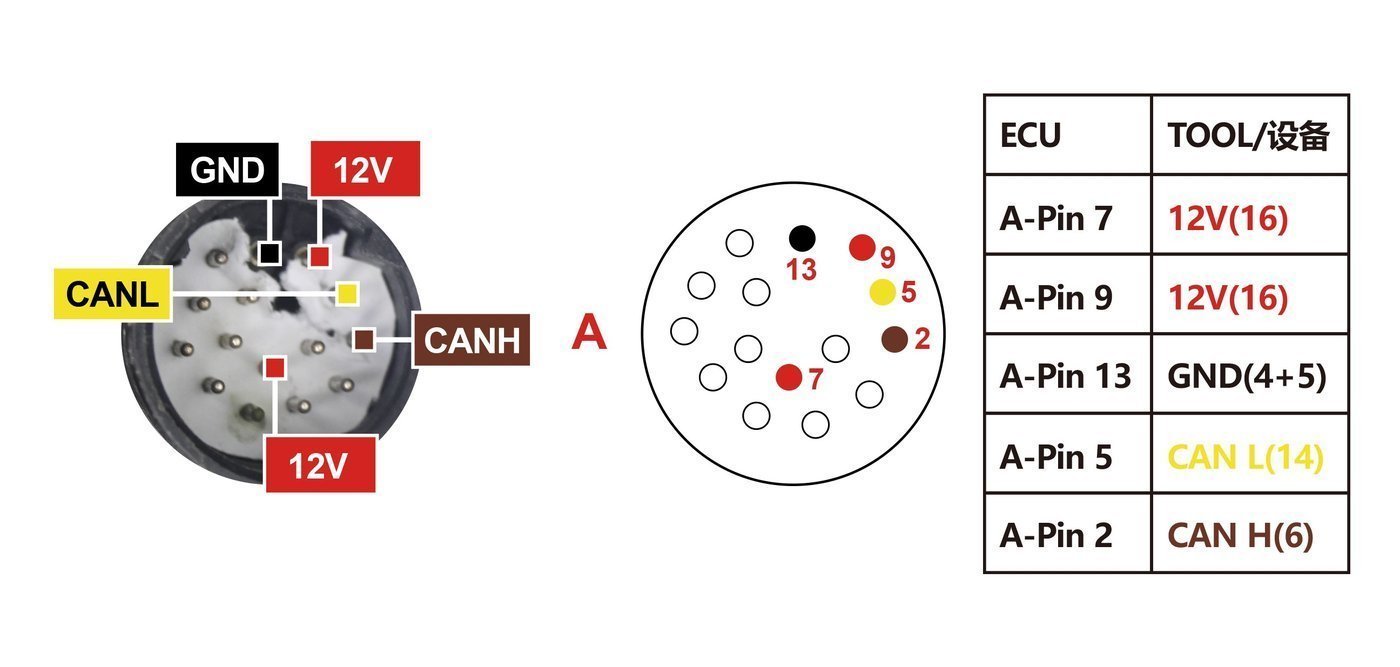

Podłączenie na stole — numery pinów

7+12V9+12V13Ground2CAN High5CAN Low
Numery z legendy producenta; przed podaniem zasilania sprawdź je w module.

Zdjęcia

Moduł — zdjęcie poglądowe
Moduł — zdjęcie poglądowe

Podobne bloki

VL300VL3
Ten sam producent lub rodzina — często mają zbliżony pinout i nośnik pamięci.
