VGS3-NAG2 — moduł (MB BENZ)

Skrzynie

Dane modułu

Marka
MB BENZ
Nośnik / chip
producent nie podaje oznaczenia
Tryb pracy
BENCH
Adapter
MP001/P003/P003+/P004
Źródło
lista Skrzynie (OBDSTAR ECU MASTER)

Dostęp i sprzęt

BENCH / JTAG
Xhorse Multi-Prog · Orange5 · OBDSTAR ECU MASTER
adapter BENCH (P003/P003+/MP001) i zasilanie 12 V

Schemat połączenia

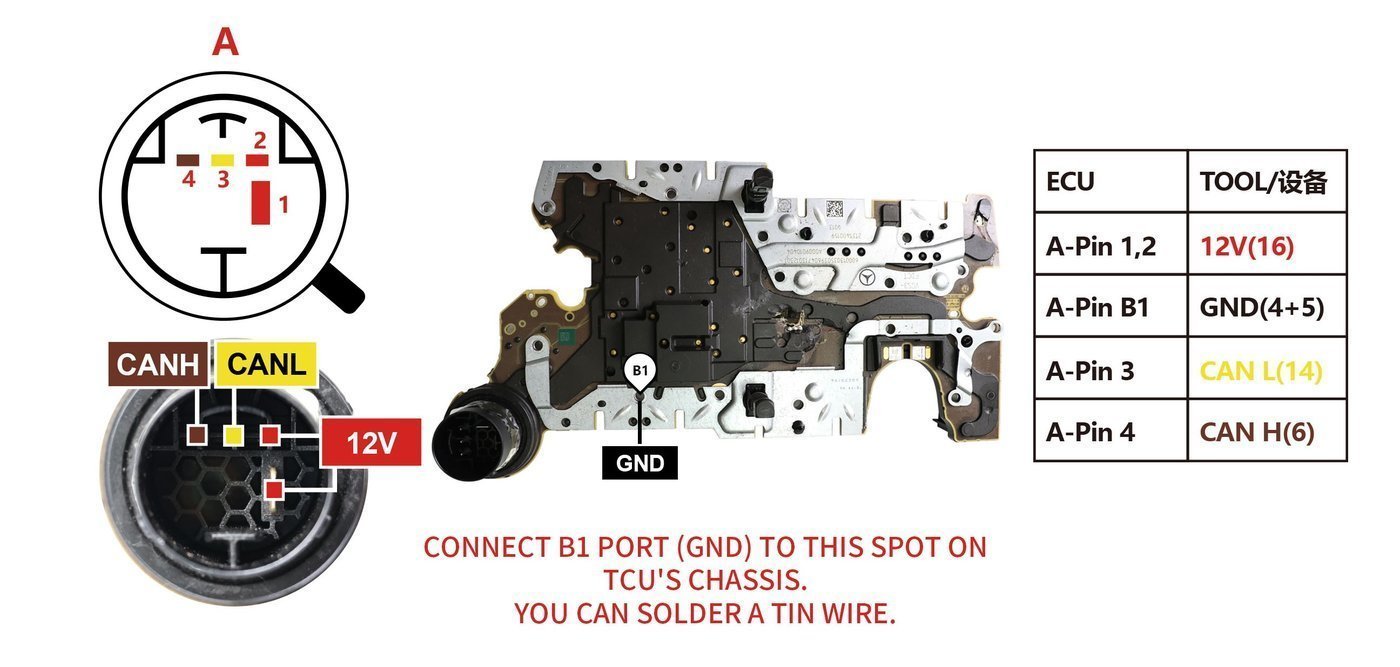

Schemat złącza — VGS3 FDCT TC2751 EN
Schemat złącza — VGS3 FDCT TC2751 EN
Przed podłączeniem sprawdź numery pinów w module.

Procedura

  1. Identyfikujemy moduł po numerze i pamięci (VGS3-NAG2).
  2. Czytamy pamięć: Xhorse Multi-Prog, tryb BENCH
  3. Modyfikujemy dane (crash / immo / konfiguracja).
  4. Przeliczamy sumę kontrolną i zapisujemy.
  5. Test na stole lub w aucie.

Zdjęcia

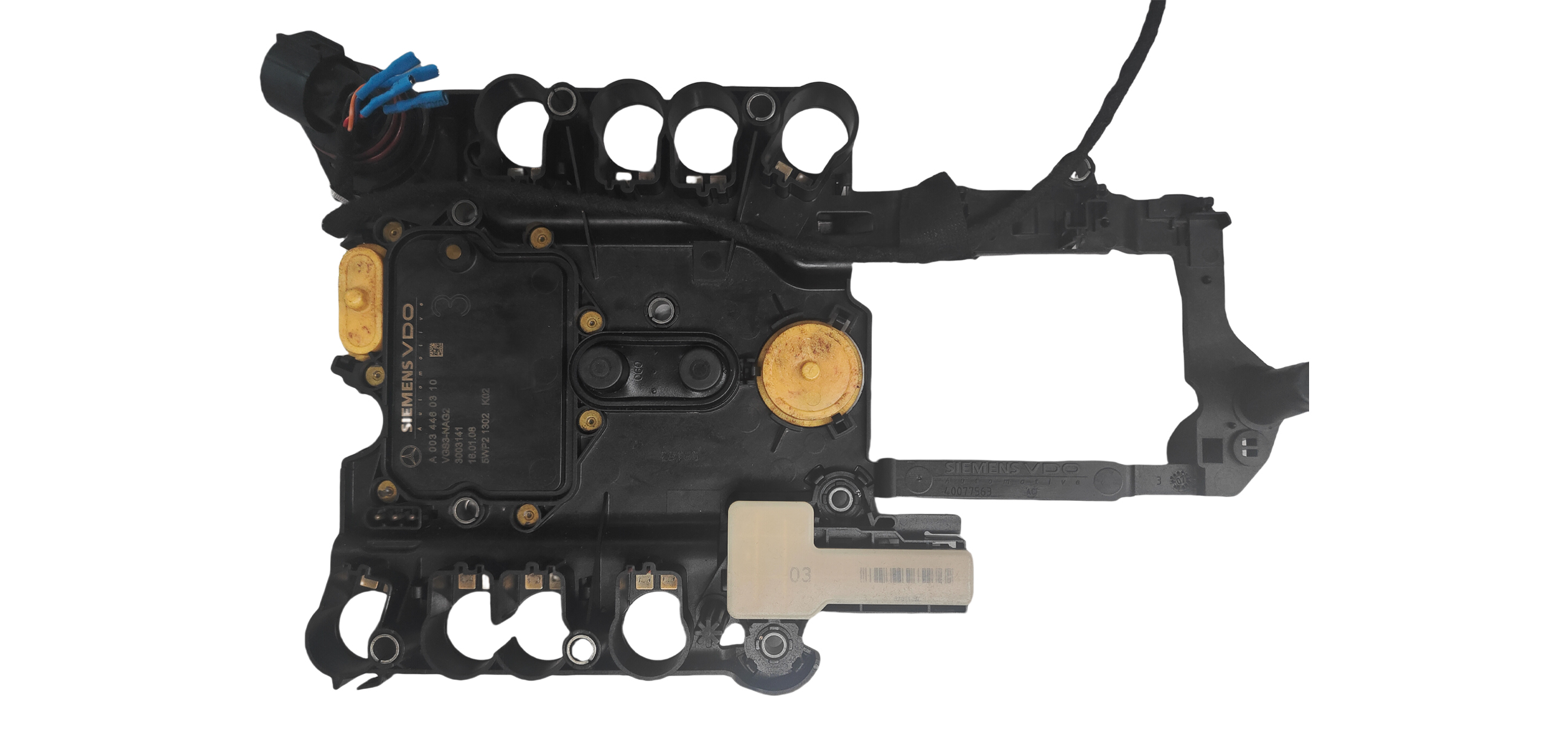

Blok — VGS3-NAG2 (MB BENZ)
Blok — VGS3-NAG2 (MB BENZ)
Schemat — VGS3 FDCT TC2751 EN
Schemat — VGS3 FDCT TC2751 EN
