VGS2-NAG2 — moduł (MB BENZ)

Skrzynie

Dane modułu

Marka
MB BENZ
Nośnik / chip
producent nie podaje oznaczenia
Tryb pracy
BENCH
Adapter
MP001/P003/P003+/P004
Źródło
lista Skrzynie (OBDSTAR ECU MASTER)

Dostęp i sprzęt

BENCH / JTAG
Xhorse Multi-Prog · Orange5 · OBDSTAR ECU MASTER
adapter BENCH (P003/P003+/MP001) i zasilanie 12 V

Schemat połączenia

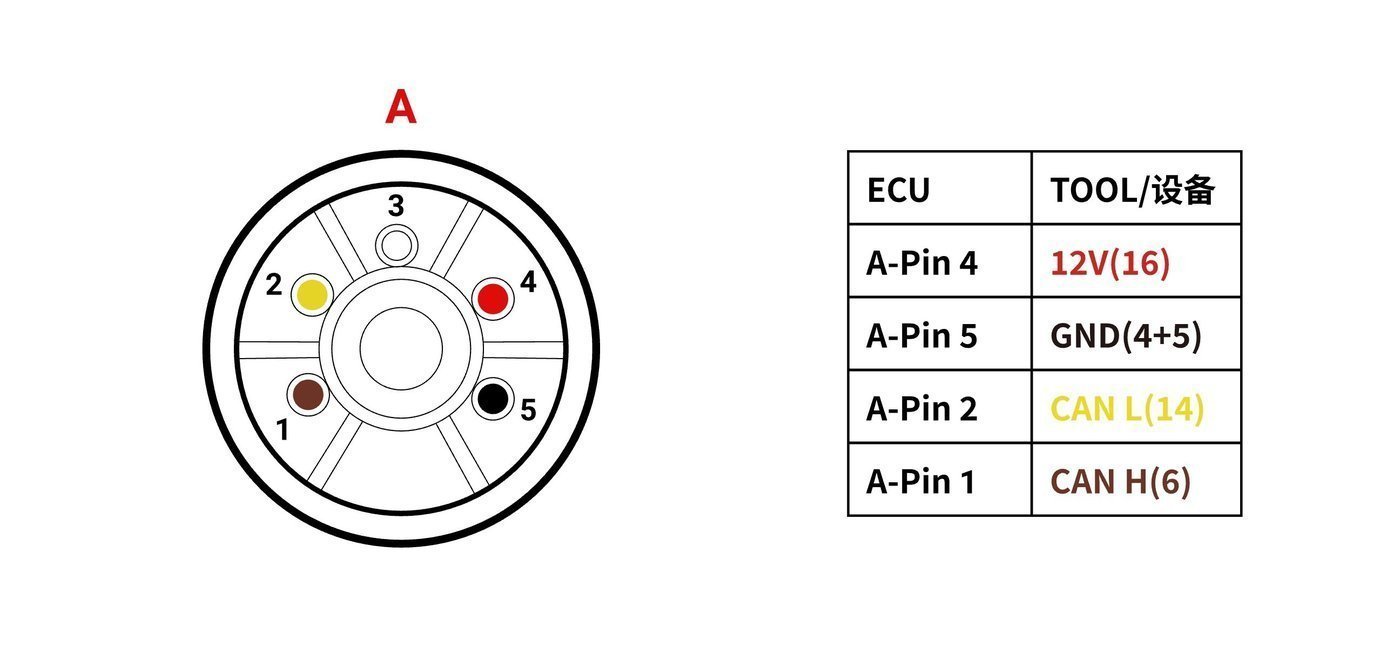

Schemat złącza — VGS2 NAG2
Schemat złącza — VGS2 NAG2
Przed podłączeniem sprawdź numery pinów w module.

Procedura

  1. Identyfikujemy moduł po numerze i pamięci (VGS2-NAG2).
  2. Czytamy pamięć: Xhorse Multi-Prog, tryb BENCH
  3. Modyfikujemy dane (crash / immo / konfiguracja).
  4. Przeliczamy sumę kontrolną i zapisujemy.
  5. Test na stole lub w aucie.

Zdjęcia

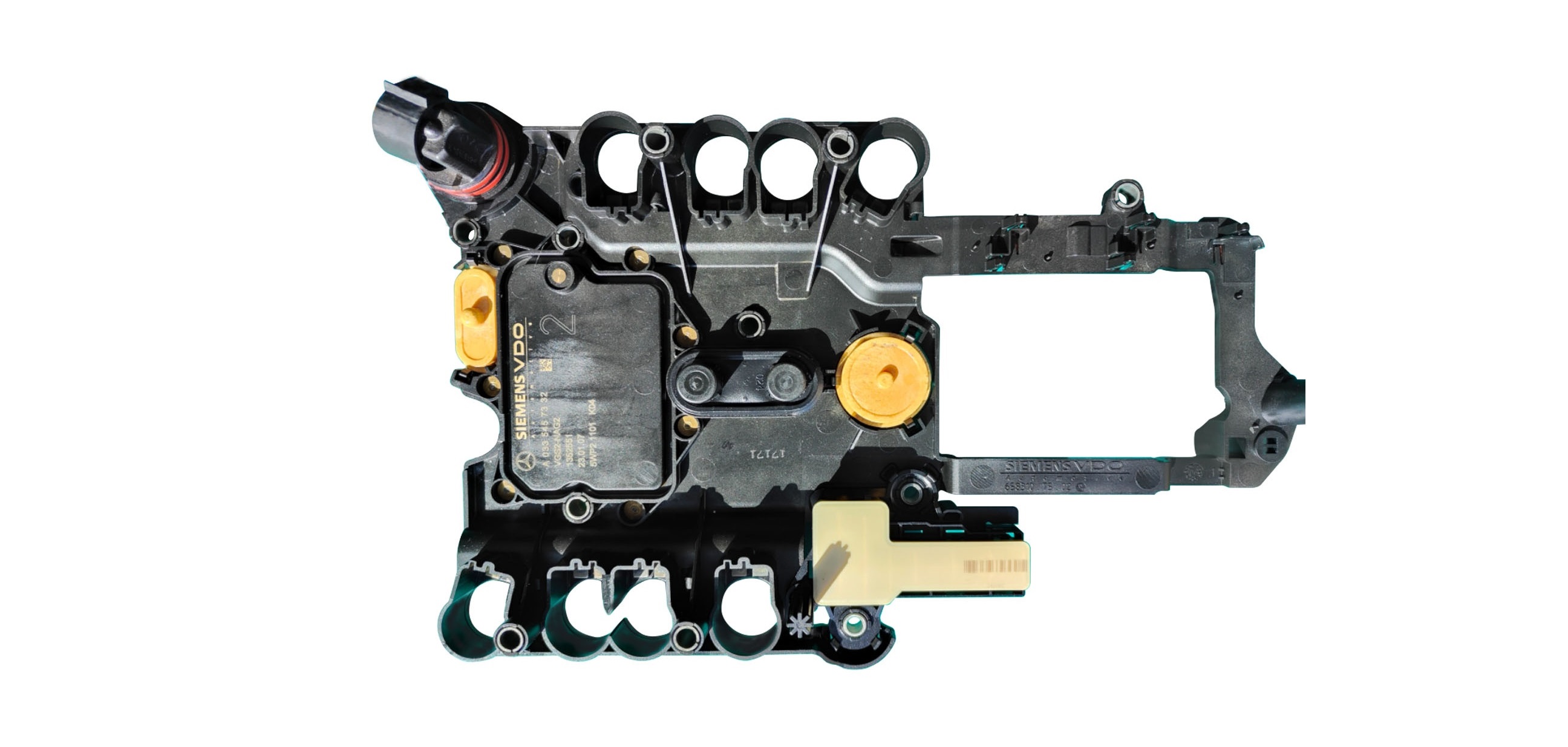

Blok — VGS2-NAG2 (MB BENZ)
Blok — VGS2-NAG2 (MB BENZ)

Podobne bloki · SKRZYNIE

BMS(T2)MB BENZVGS NAG3(9G TRONIC)MB BENZCPC2.10MB BENZCPC2.15MB BENZCPC2.2MB BENZCPC2.20MB BENZCPC2.3MB BENZCPC2.4MB BENZ
Ten sam producent lub rodzina — często mają zbliżony pinout i nośnik pamięci.
