TR40 — sterownik (JINBEI)

Dane modułu

Marka
JINBEI
Producent sterownika
LINCONTROL
Nośnik / chip
ST10F273
Tryb pracy
BOOT
Adapter
P003/P003+/MP001
Odczyt
INT FLASH
Dodatkowo
VIN
Źródło
lista ECM (OBDSTAR ECU MASTER)

Dostęp i sprzęt

BENCH / JTAG
OBDSTAR ECU MASTER · Xhorse Multi-Prog
adapter BENCH (P003/P003+/MP001) i zasilanie 12 V

Procedura

  1. Zdejmujemy sterownik i podłączamy na stole (zasilanie 12 V + CAN/K-Line).
  2. Czytamy pamięć ST10F273 — OBDSTAR ECU MASTER, tryb BENCH/BOOT.
  3. Przygotowujemy plik: immo off / klon / korekta map — zależnie od zlecenia.
  4. Przeliczamy sumę kontrolną (CS) — bez tego sterownik nie wstanie.
  5. Zapisujemy przez OBDSTAR ECU MASTER i weryfikujemy odczytem kontrolnym.
  6. Montujemy w aucie, sprawdzamy komunikację i rozruch.

Zdjęcia

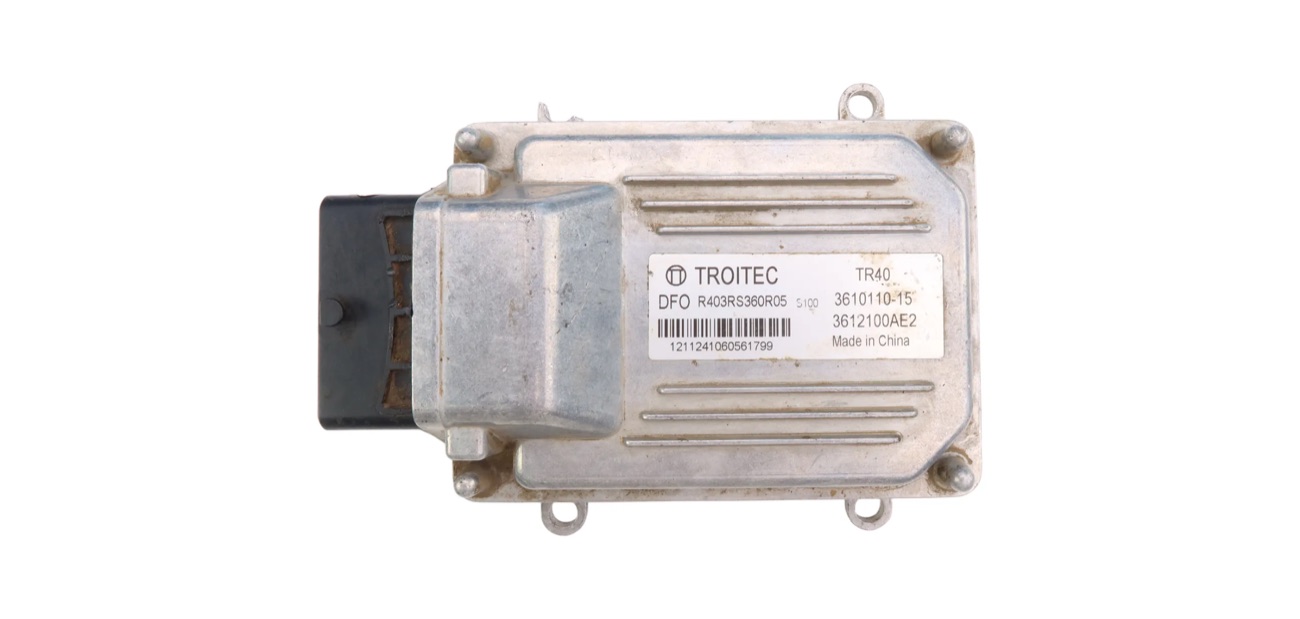

Blok — TR40 ECU
Blok — TR40 ECU

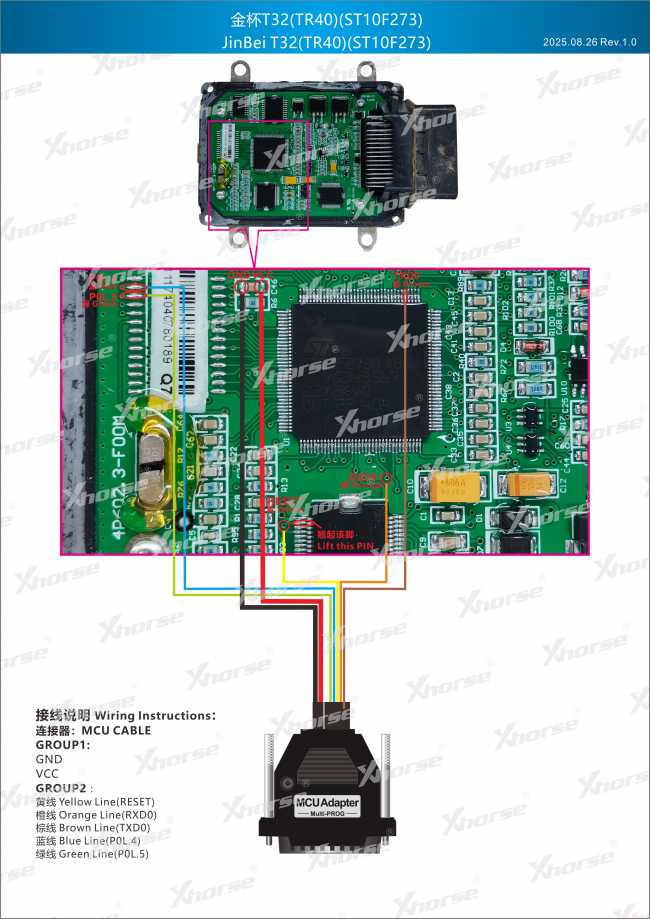

Adapter — ST10F273 (VVDI PROG, wyprowadzenia chipu)
Adapter — ST10F273 (VVDI PROG, wyprowadzenia chipu)

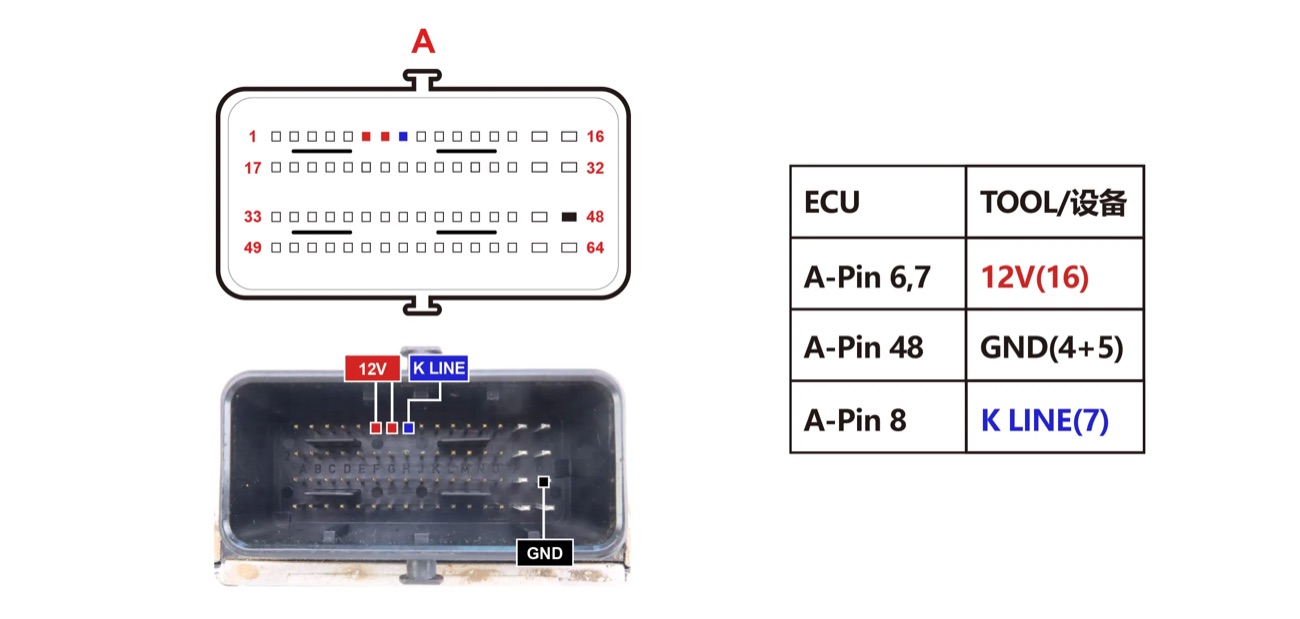

Podłączenie — TR40 BENCH
Podłączenie — TR40 BENCH

Podobne bloki

FC34JINBEILEC4AJINBEIMT62.1JINBEITR40.3JINBEISTC-213JINBEIDFO TR40JINBEIMT62.1U(BETA)JINBEI
Ten sam producent lub rodzina — często mają zbliżony pinout i nośnik pamięci.
