TAD801 — moduł (HYUNDAI)

Skrzynie

Dane modułu

Marka
HYUNDAI
Nośnik / chip
TC275
Tryb pracy
BENCH
Adapter
MP001/P003/P003+/P004
Odczyt
INT FLASH, INT EEPROM
Dodatkowo
CS
Źródło
lista Skrzynie (OBDSTAR ECU MASTER)

Dostęp i sprzęt

BENCH / JTAG
OBDSTAR ECU MASTER · Xhorse Multi-Prog
adapter BENCH (P003/P003+/MP001) i zasilanie 12 V

Podłączenie na stole — numery pinów

3Ground6+12V13+12V17CAN Low18CAN High
Numery z legendy producenta; przed podaniem zasilania sprawdź je w module.

Procedura

  1. Identyfikujemy moduł po numerze i pamięci (TC275).
  2. Czytamy pamięć: OBDSTAR ECU MASTER, tryb BENCH
  3. Modyfikujemy dane (crash / immo / konfiguracja).
  4. Przeliczamy sumę kontrolną i zapisujemy.
  5. Test na stole lub w aucie.

Zdjęcia

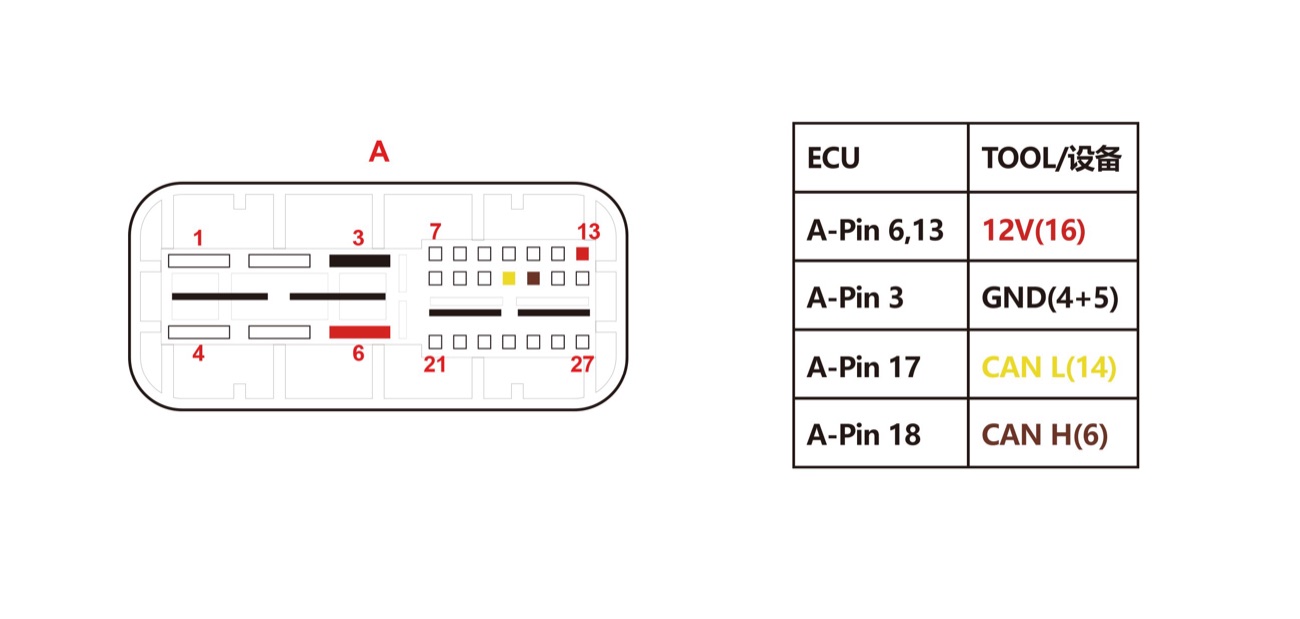

Schemat — TAD801 PINOUT
Schemat — TAD801 PINOUT
