SEM3000 — sterownik (BOSCH)

Dane modułu

Marka
BOSCH
Producent sterownika
BOSCH
Nośnik / chip
TC234
Tryb pracy
BENCH
Źródło
lista ECM (OBDSTAR ECU MASTER)

Dostęp i sprzęt

BENCH / JTAG
OBDSTAR ECU MASTER
adapter BENCH (P003/P003+/MP001) i zasilanie 12 V

Schemat połączenia

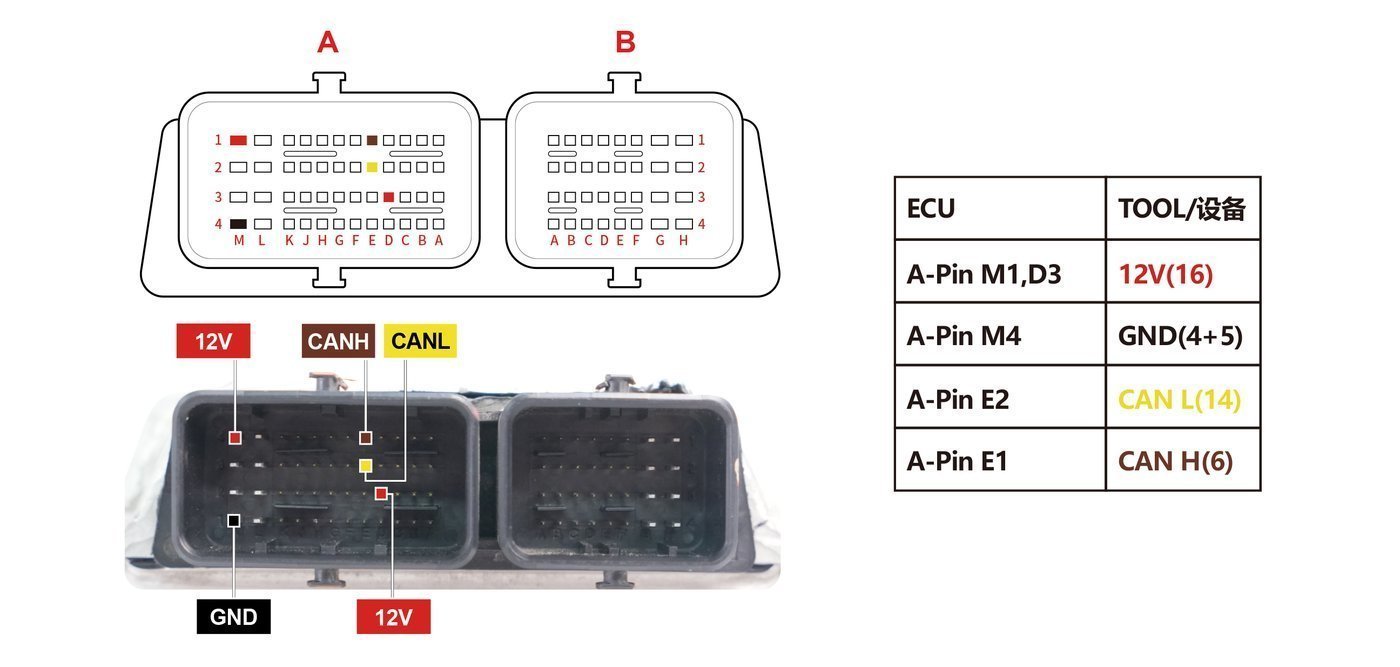

Schemat złącza — BENCH SEM3000 TC234
Schemat złącza — BENCH SEM3000 TC234
Przed podłączeniem sprawdź numery pinów w module.

Procedura

  1. Zdejmujemy sterownik i podłączamy na stole (zasilanie 12 V + CAN/K-Line).
  2. Czytamy pamięć TC234 — OBDSTAR ECU MASTER, tryb BENCH/BOOT.
  3. Przygotowujemy plik: immo off / klon / korekta map — zależnie od zlecenia.
  4. Przeliczamy sumę kontrolną (CS) — bez tego sterownik nie wstanie.
  5. Zapisujemy przez OBDSTAR ECU MASTER i weryfikujemy odczytem kontrolnym.
  6. Montujemy w aucie, sprawdzamy komunikację i rozruch.

Zdjęcia

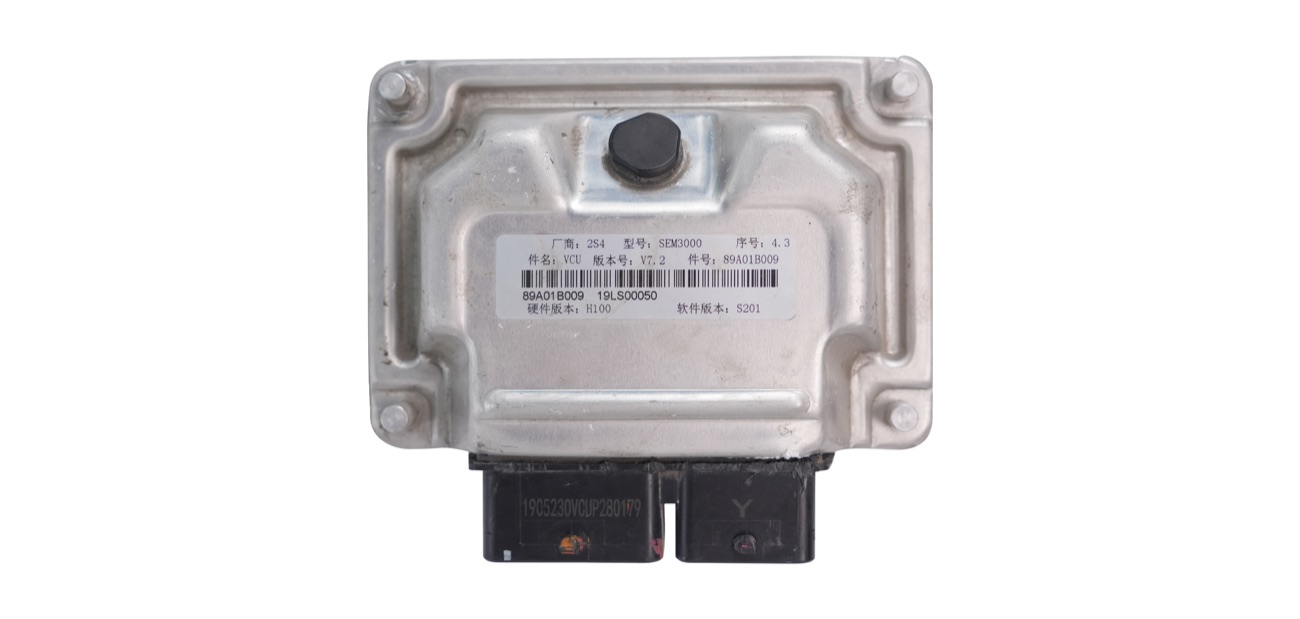

Blok — BOSCH SEM3000 TC234
Blok — BOSCH SEM3000 TC234
Schemat — BENCH SEM3000 TC234
Schemat — BENCH SEM3000 TC234
