PTM — moduł (MAN)

Ciężarowe BCM

Dane modułu

Marka
MAN
Nośnik / chip
MPC5554+M29W160EB
Tryb pracy
BENCH/JTAG
Adapter
C4-10
Odczyt
INT FLASH, EXT FLASH
Źródło
lista Ciężarowe BCM (OBDSTAR ECU MASTER)

Dostęp i sprzęt

BENCH / JTAG
OBDSTAR ECU MASTER · Xhorse Multi-Prog
adapter BENCH (P003/P003+/MP001) i zasilanie 12 V

Schemat połączenia

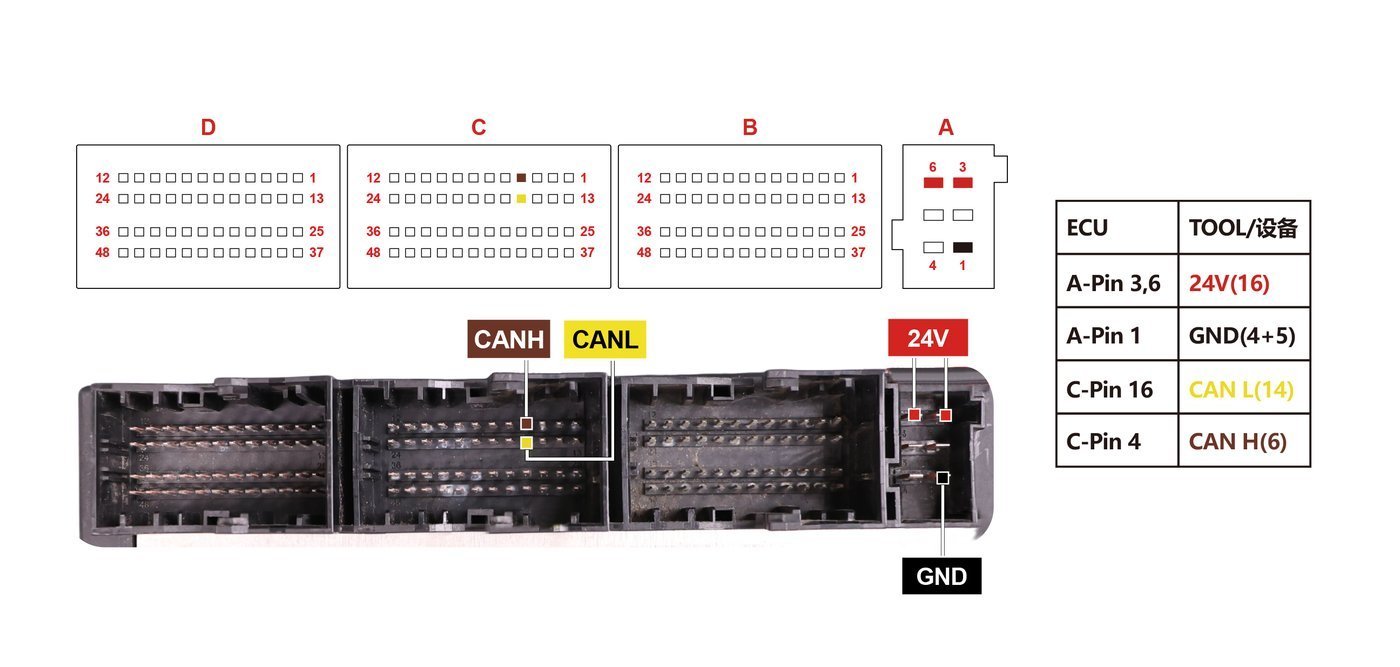

Schemat złącza — MAN PTM
Schemat złącza — MAN PTM
Przed podłączeniem sprawdź numery pinów w module.

Procedura

  1. Identyfikujemy moduł po numerze i pamięci (MPC5554+M29W160EB).
  2. Czytamy pamięć: OBDSTAR ECU MASTER, tryb BENCH
  3. Modyfikujemy dane (crash / immo / konfiguracja).
  4. Przeliczamy sumę kontrolną i zapisujemy.
  5. Test na stole lub w aucie.

Zdjęcia

Adapter — MPC5554 (VVDI PROG, wyprowadzenia chipu)
Adapter — MPC5554 (VVDI PROG, wyprowadzenia chipu)
