PDK4000 — moduł (PORSCHE)

Skrzynie

Dane modułu

Marka
PORSCHE
Nośnik / chip
TC1767
Tryb pracy
BOOT
Adapter
MP001/P003/P003+
Odczyt
INT FLASH, INT EEPROM
Dodatkowo
CS
Źródło
lista Skrzynie (OBDSTAR ECU MASTER)

Dostęp i sprzęt

BENCH / JTAG
OBDSTAR ECU MASTER · Xhorse Multi-Prog
adapter BENCH (P003/P003+/MP001) i zasilanie 12 V

Schemat połączenia

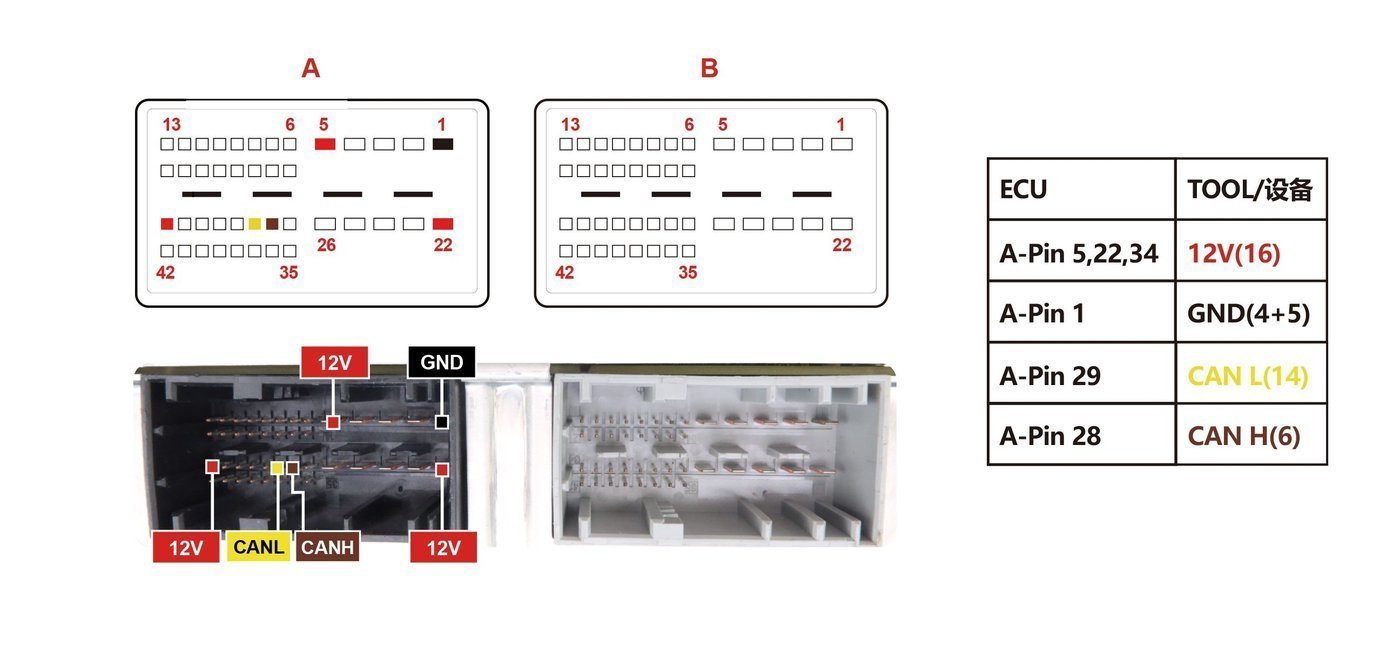

Schemat złącza — PDK4000 PINOUT
Schemat złącza — PDK4000 PINOUT
Przed podłączeniem sprawdź numery pinów w module.

Procedura

  1. Identyfikujemy moduł po numerze i pamięci (TC1767).
  2. Czytamy pamięć: OBDSTAR ECU MASTER, tryb BENCH
  3. Modyfikujemy dane (crash / immo / konfiguracja).
  4. Przeliczamy sumę kontrolną i zapisujemy.
  5. Test na stole lub w aucie.

Zdjęcia

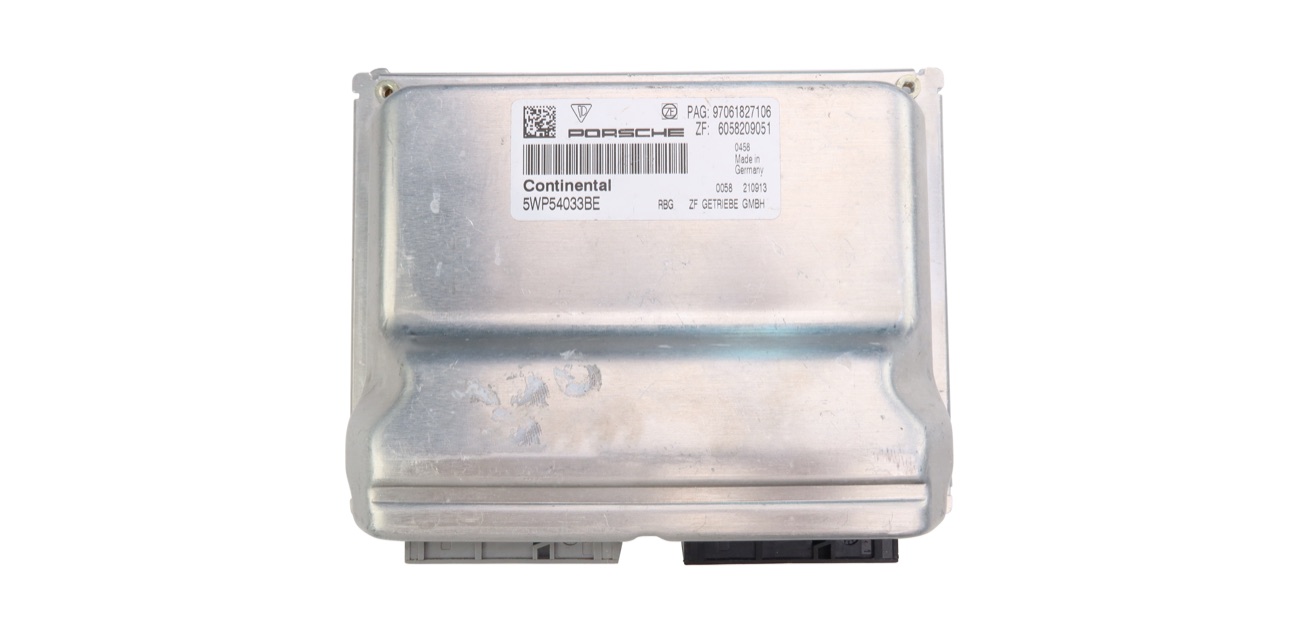

Blok — PDK4000 IMAGE
Blok — PDK4000 IMAGE

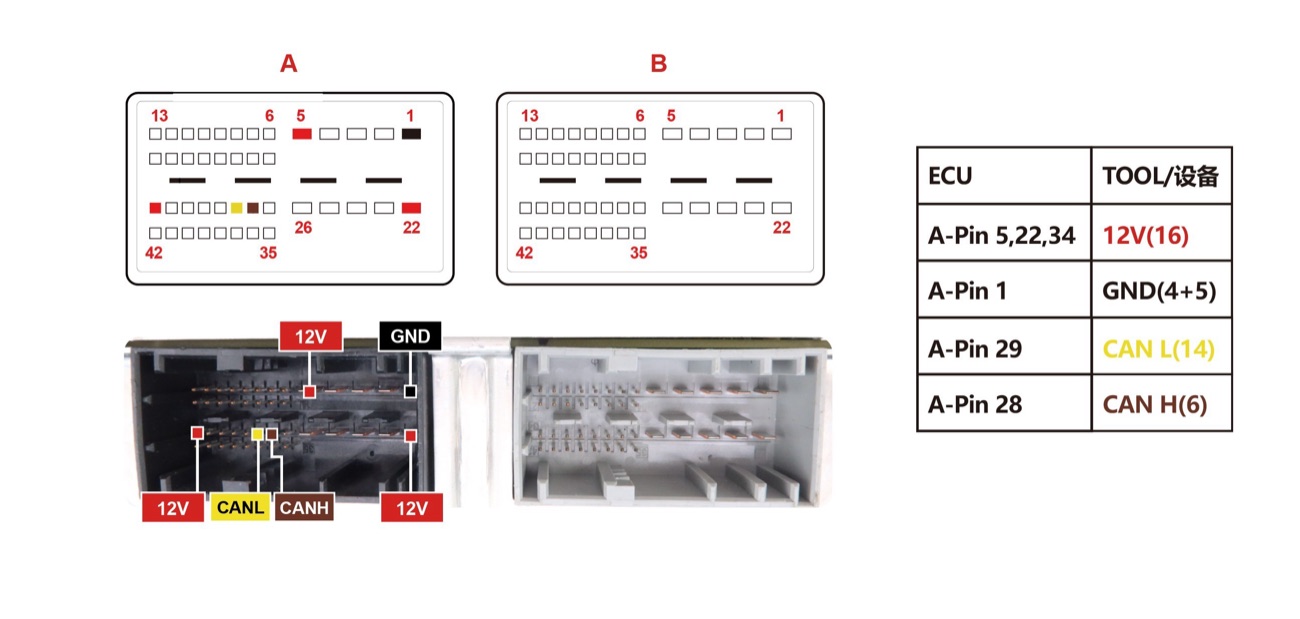

Schemat — PDK4000 PINOUT
Schemat — PDK4000 PINOUT
