MT62 — sterownik (FENCON)

Dane modułu

Marka
FENCON
Producent sterownika
DELPHI
Nośnik / chip
SPC5634
Tryb pracy
BENCH
Adapter
P003/P003+/MP001
Odczyt
INT FLASH
Dodatkowo
CS · IMMO OFF · VIN
Źródło
lista ECM (OBDSTAR ECU MASTER)

Dostęp i sprzęt

BENCH / JTAG
OBDSTAR ECU MASTER
adapter BENCH (P003/P003+/MP001) i zasilanie 12 V

Podłączenie na stole — numery pinów

T1-11CAN LowT1-12CAN HighT1-2+12VT1-63+12VT1-64Ground
Numery z legendy producenta; przed podaniem zasilania sprawdź je w module.

Procedura

  1. Zdejmujemy sterownik i podłączamy na stole (zasilanie 12 V + CAN/K-Line).
  2. Czytamy pamięć SPC5634 — OBDSTAR ECU MASTER, tryb BENCH/BOOT.
  3. Przygotowujemy plik: immo off / klon / korekta map — zależnie od zlecenia.
  4. Przeliczamy sumę kontrolną (CS) — bez tego sterownik nie wstanie.
  5. Zapisujemy przez OBDSTAR ECU MASTER i weryfikujemy odczytem kontrolnym.
  6. Montujemy w aucie, sprawdzamy komunikację i rozruch.

Zdjęcia

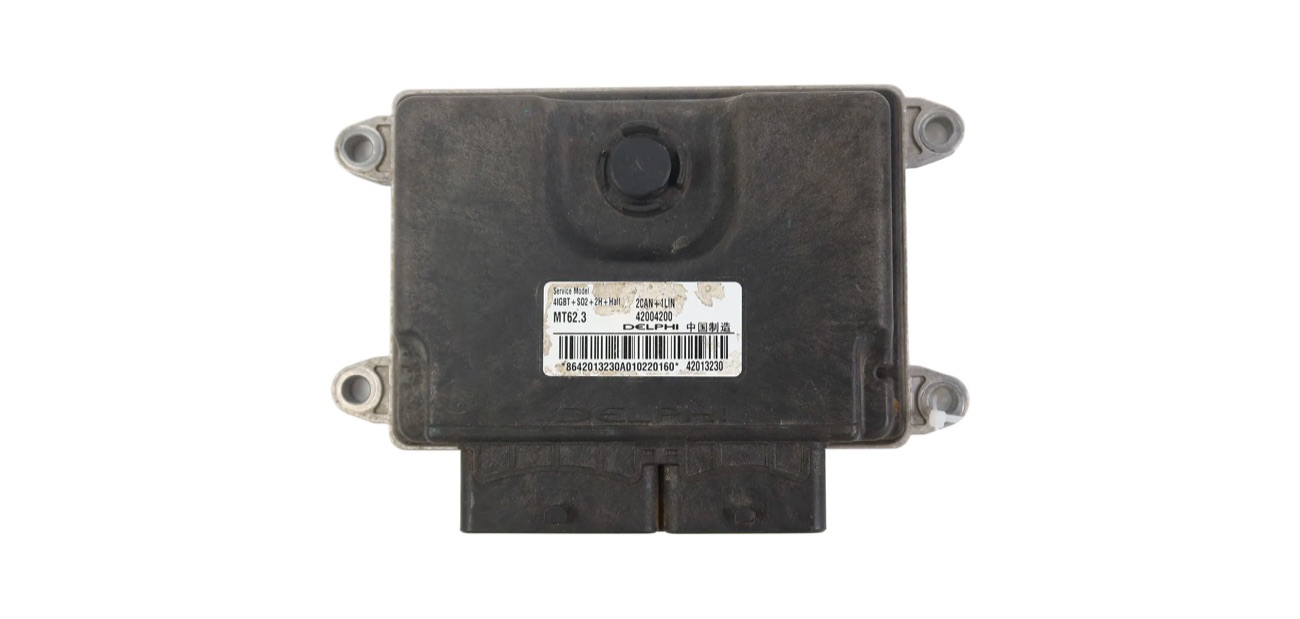

Blok — MT62 ECU
Blok — MT62 ECU

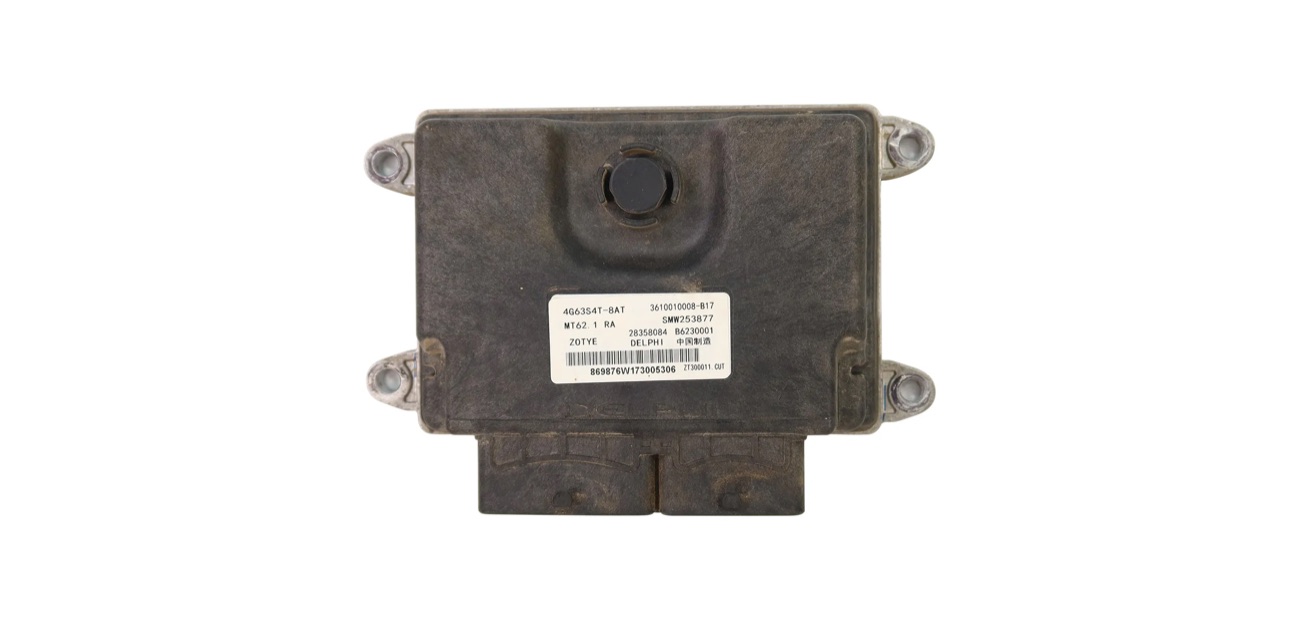

Podłączenie — ZOTYE BENCH SPC5634 MT62 1
Podłączenie — ZOTYE BENCH SPC5634 MT62 1

Podobne bloki

MT62.1FENCONMT62.3FENCON
Ten sam producent lub rodzina — często mają zbliżony pinout i nośnik pamięci.
