MSE3.7R — moduł (APRILIA)

Motocykle

Dane modułu

Marka
APRILIA
Nośnik / chip
ST10F269
Tryb pracy
BOOT
Odczyt
INT FLASH
Źródło
lista Motocykle (OBDSTAR ECU MASTER)

Dostęp i sprzęt

BENCH / JTAG
OBDSTAR ECU MASTER · Xhorse Multi-Prog
adapter BENCH (P003/P003+/MP001) i zasilanie 12 V

Schemat połączenia

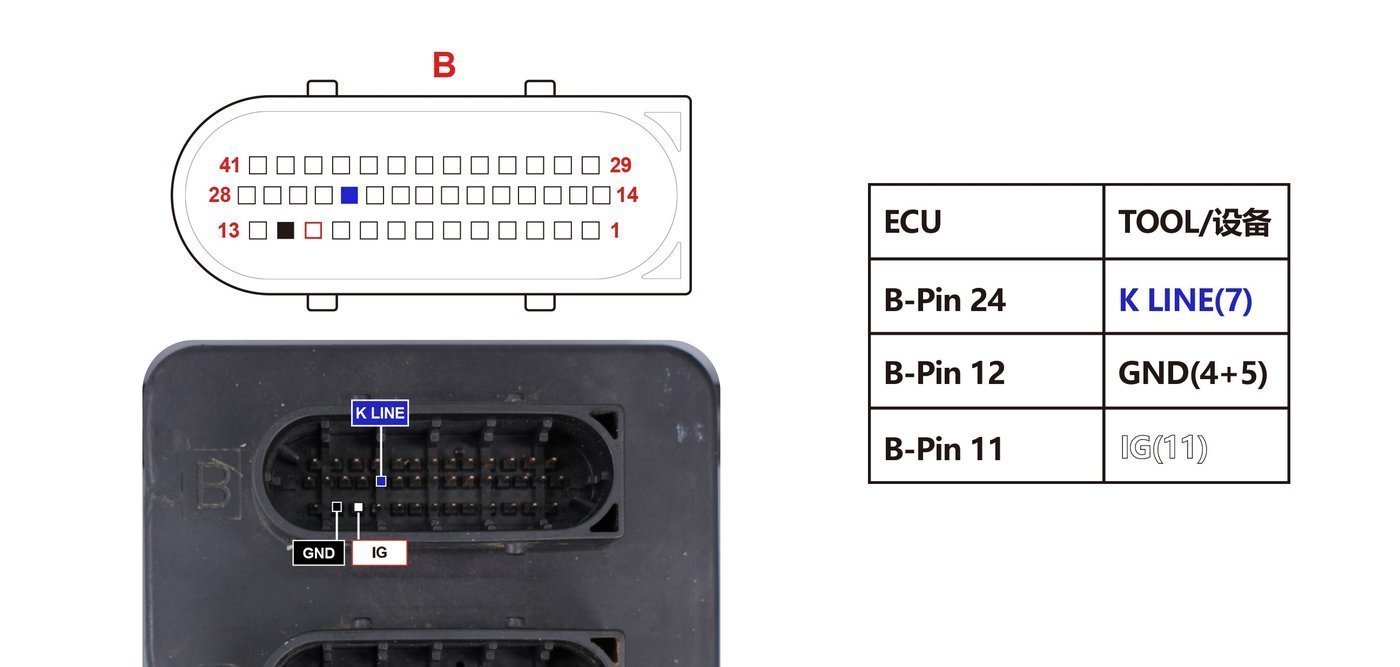

Schemat złącza — MSE3 7R PINOUT
Schemat złącza — MSE3 7R PINOUT
Przed podłączeniem sprawdź numery pinów w module.

Procedura

  1. Identyfikujemy moduł po numerze i pamięci (ST10F269).
  2. Czytamy pamięć: OBDSTAR ECU MASTER, tryb BENCH
  3. Modyfikujemy dane (crash / immo / konfiguracja).
  4. Przeliczamy sumę kontrolną i zapisujemy.
  5. Test na stole lub w aucie.

Zdjęcia

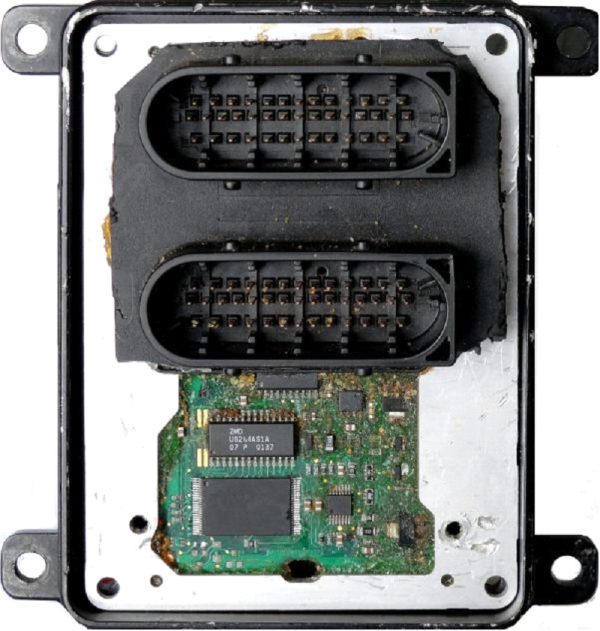

Blok — MSE3.7R (APRILIA)
Blok — MSE3.7R (APRILIA)
Adapter — ST10F269 (VVDI PROG, wyprowadzenia chipu)
Adapter — ST10F269 (VVDI PROG, wyprowadzenia chipu)

Podobne bloki · MOTOCYKLE

AC13IAPRILIAAC21IAPRILIAAC23APRILIAAC23IAPRILIAAC2IAPRILIAAC5IAPRILIAAC8IAPRILIAACIIAPRILIA
Ten sam producent lub rodzina — często mają zbliżony pinout i nośnik pamięci.
