MG1CS042 — sterownik (AEOLUS)

Dane modułu

Marka
AEOLUS
Producent sterownika
BOSCH
Nośnik / chip
TC298TP
Tryb pracy
BENCH
Adapter
P003/P003+/MP001
Odczyt
INT FLASH, INT EEPROM
Dodatkowo
CS
Źródło
lista ECM (OBDSTAR ECU MASTER)

Dostęp i sprzęt

BENCH / JTAG
OBDSTAR ECU MASTER · Xhorse Multi-Prog
adapter BENCH (P003/P003+/MP001) i zasilanie 12 V

Schemat połączenia

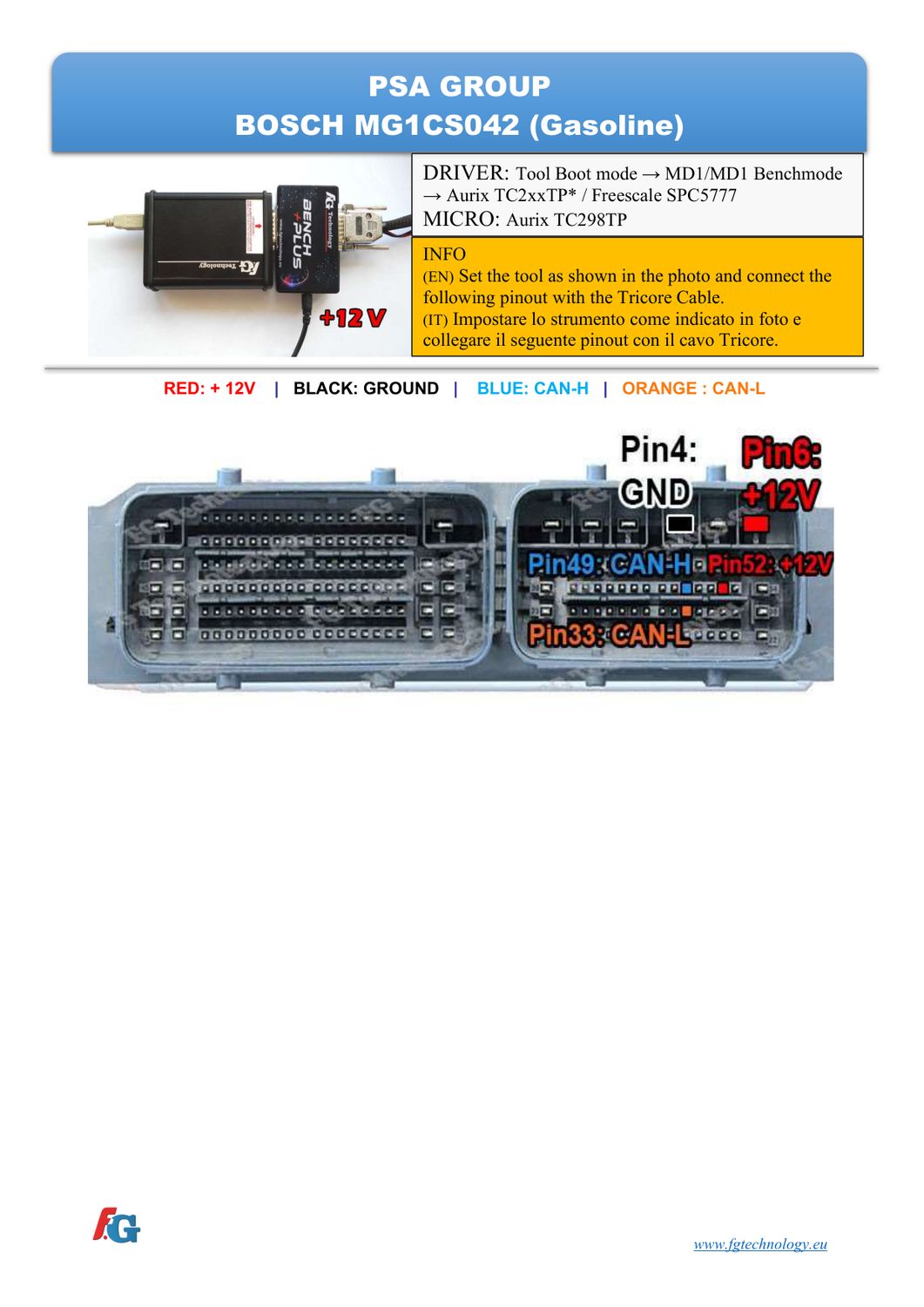

Schemat złącza — BENCHMODE MG1CS042 TC298TP PSA
Schemat złącza — BENCHMODE MG1CS042 TC298TP PSA
Przed podłączeniem sprawdź numery pinów w module.

Procedura

  1. Zdejmujemy sterownik i podłączamy na stole (zasilanie 12 V + CAN/K-Line).
  2. Czytamy pamięć TC298TP — OBDSTAR ECU MASTER, tryb BENCH/BOOT.
  3. Przygotowujemy plik: immo off / klon / korekta map — zależnie od zlecenia.
  4. Przeliczamy sumę kontrolną (CS) — bez tego sterownik nie wstanie.
  5. Zapisujemy przez OBDSTAR ECU MASTER i weryfikujemy odczytem kontrolnym.
  6. Montujemy w aucie, sprawdzamy komunikację i rozruch.

Zdjęcia

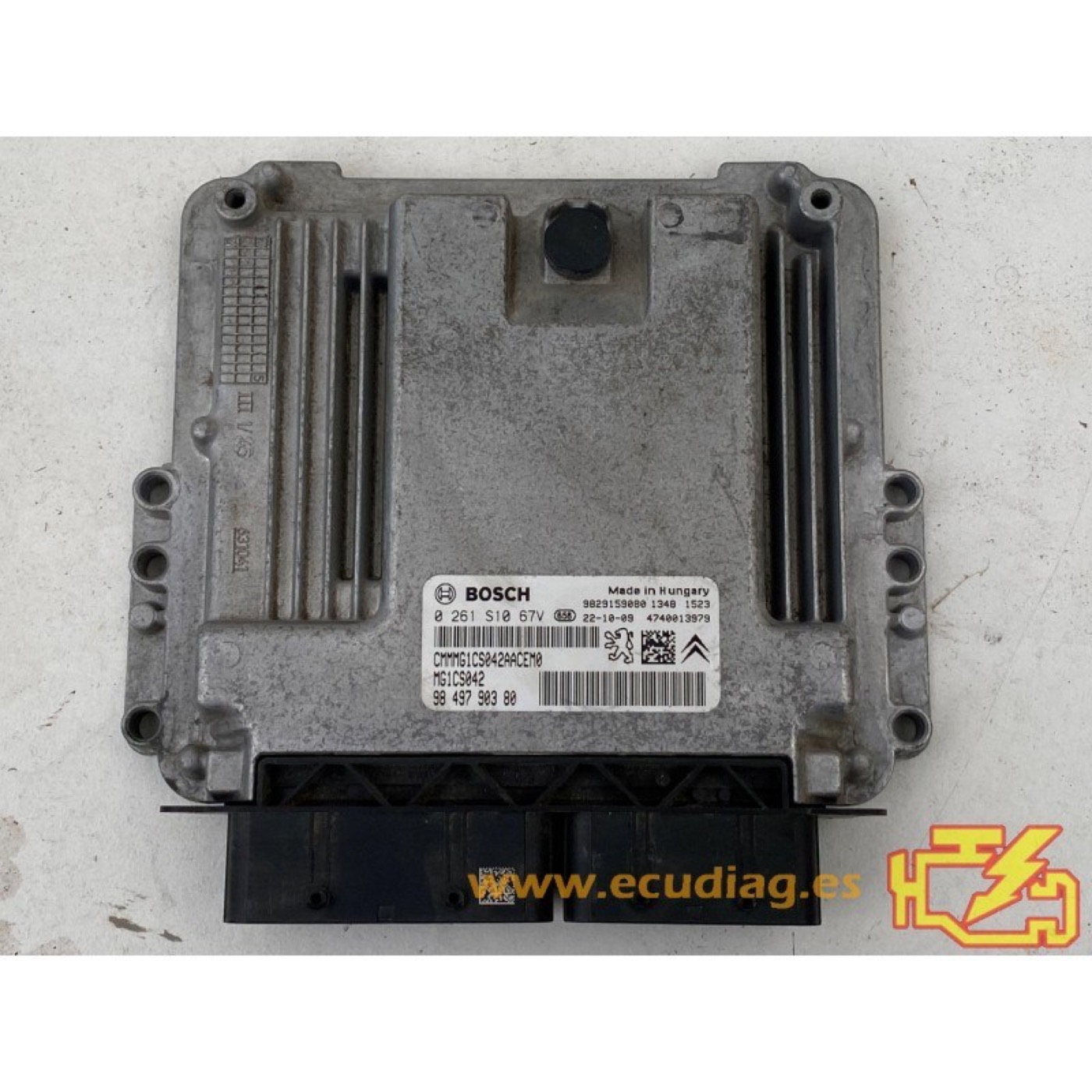

Blok — PSA_BOSCH_MG1CS042_TC298TP
Blok — PSA_BOSCH_MG1CS042_TC298TP

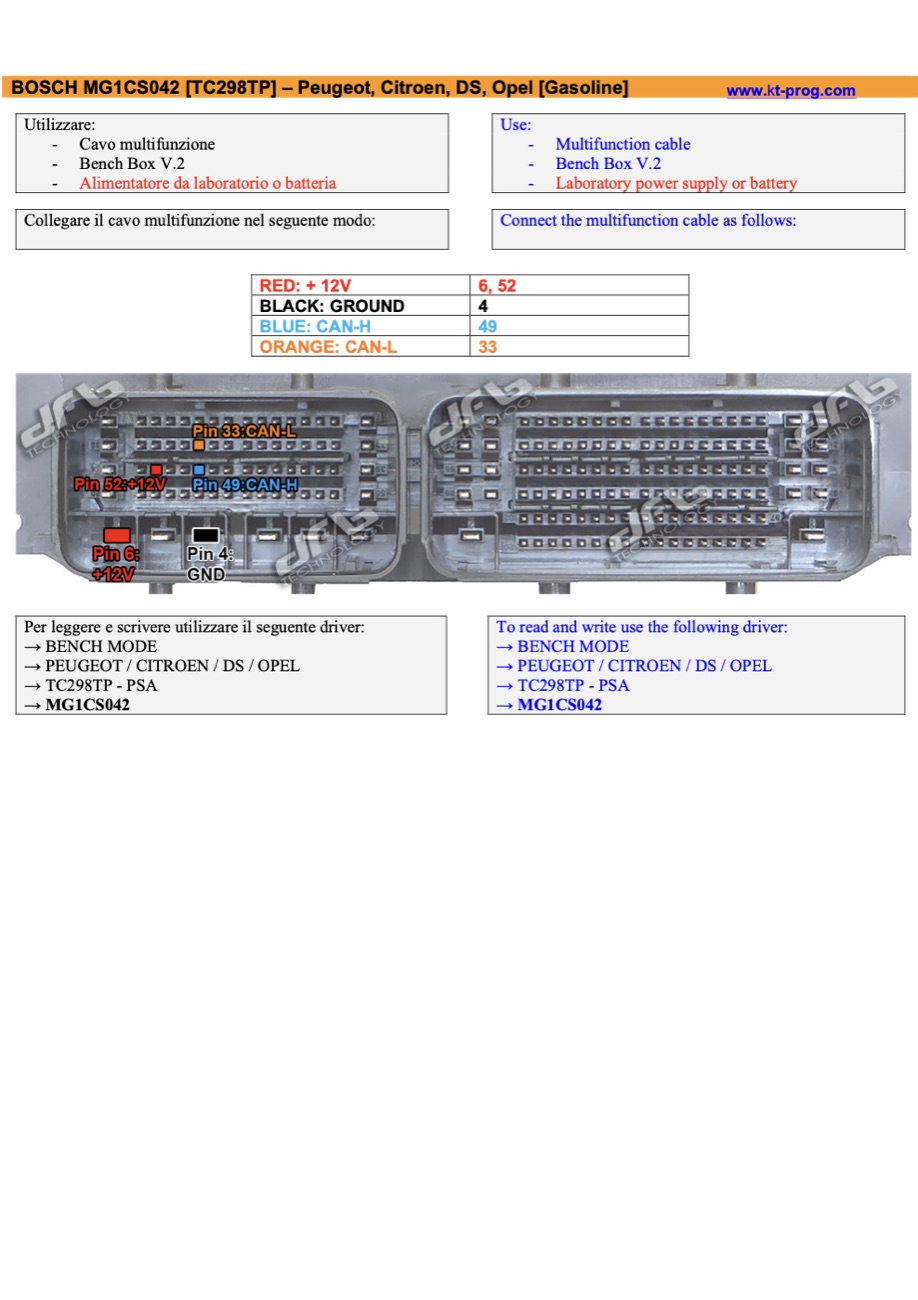

Podłączenie — BOSCH MG1CS042 [TC298TP] – PEUGEOT, (BENCH)
Podłączenie — BOSCH MG1CS042 [TC298TP] – PEUGEOT, (BENCH)

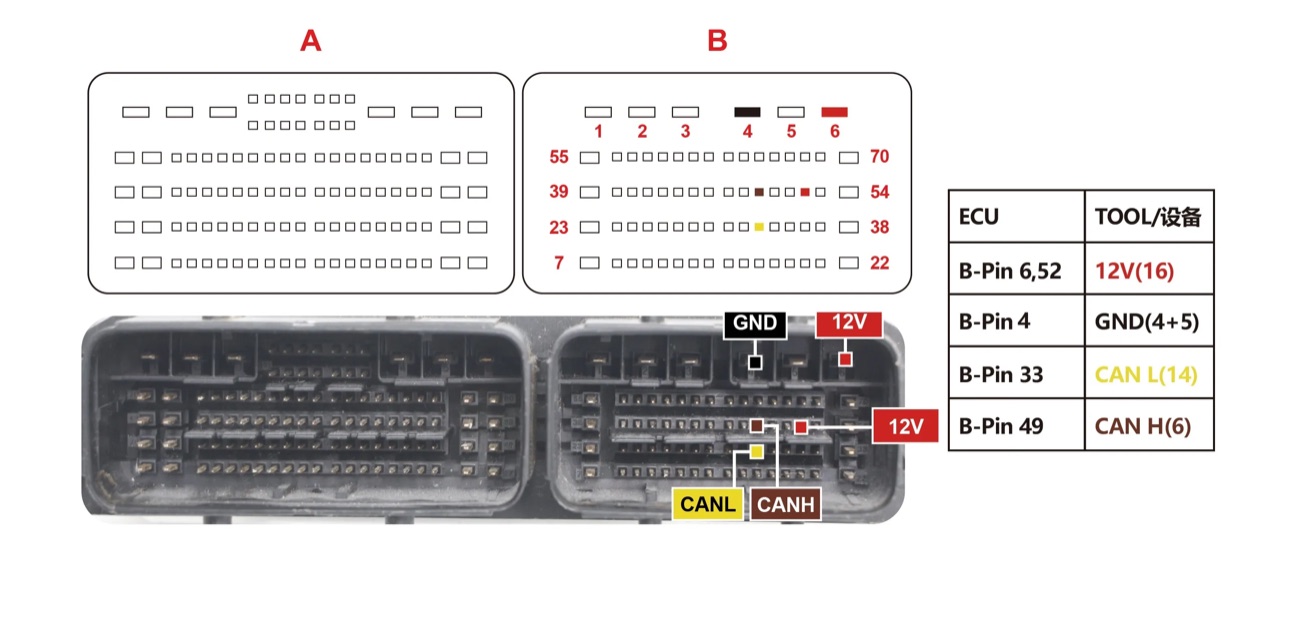

Podłączenie — BENCH MG1CS042 2
Podłączenie — BENCH MG1CS042 2

Podobne bloki

MT62.1AEOLUSMT62.3AEOLUSMT62.1UAEOLUS
Ten sam producent lub rodzina — często mają zbliżony pinout i nośnik pamięci.
